1.海拔高度不超过3000米;
2.周围环境温度不高于+40C,不低于- 5度;
3.周围空气的相对湿度不大于85%( 20度 ;
4.满足II 污秽等级;
5.安装场所无腐蚀性的气体;
6.额定绝缘水平:JDZX10-6B型7.2/32/60kV 、JDZ10-10型12/42/75kV。

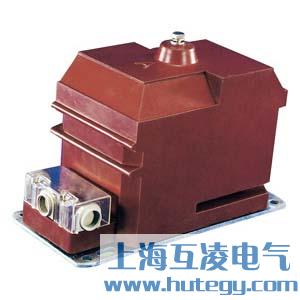

本型号电压互感器为单相、户内、干式全封闭产品,使用时三台一组,JDZX10-3、6、10为Yo/ Yo/[连接,JDZXF10-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz,额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用。
产品 | 额定电压比(V) | 额定频率(Hz) | 准确级及相应的额定输出 | 极限输出 | 额定绝缘水平 | 备注 | |||
0.2 | 0.5 | 1 | 6P | ||||||
JDZX10-6B | 6000√3/100/3/100/3 | 50,60 | 25 | 50 | 90 | 50 | 400 | 7.2/32/60 | 同REL-10 |
1 产品标准:GB1207-2006《电磁式电压互感器》
2 产品表面爬电距离:满足II级污秽等级;
3 负荷的功率因数: COS∮=08(滞后)
4 JDZX10-6B其他技术参数见上表
