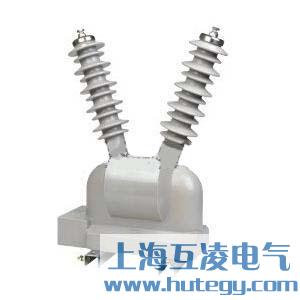

JDZXW2-3RG电压互感器

  • JDZXW2-3RG电压互感器

  • 产品名称:JDZXW2-3RG电压互感器
  • 型号:JDZXW2-3RG
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • JDZXW2-3RG电压互感器价格下载 JDZXW2-3RG电压互感器参数说明下载
  • 订货方案:
  • 1、提供接线方案图、用途和系统图、额定电压、额定电流等
  • 2、控制、测量及保护功能以及其他闭锁和自动装置的要求。
  • 3、互感器使用在特殊环境条件时,应在订货时详细说明。
  • 4、需要其它或超出附件、备件时应提出种类和数量。
  • 产品详情

    注意事项

    1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如,测极性、连接组别、摇绝缘、核相序等。
    2.电压互感器的接线应保证其正确性,一次绕组和被测电路并联,二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联,同时要注意极性的正确性。
    3.接在电压互感器二次侧负荷的容量应合适,接在电压互感器二次侧的负荷不应超过其额定容量,否则,会使互感器的误差增大,难以达到测量的正确性。
    4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小,若二次回路短路时,会出现很大的电流,将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下,一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
    5.为了确保人在接触测量仪表和继电器时的安全,电压互感器二次绕组必须有一点接地。因为接地后,当一次和二次绕组间的绝缘损坏时,可以防止仪表和继电器出现高电压危及人身安全。
    6、电压互感器副边绝对不容许短路。

    使用环境

    ● 产品符合标准GB1207-1997和IEC186
    ● 额定频率50HZ
    ● 环境温度-35℃~+40℃
    ● 污秽等级Ⅳ级

    概述简介

    电压互感器JDZXW2-3RG为户外环氧树脂浇注绝缘全封闭式结构,适用于交流50HZ、额定电压10KV及以下的电力系统中作电压、电能测量用,也可单独提供0.22KV操作电源使用。内置熔继器可有效保护PT,熔断器更换方便。

    JDZXW2-3RG电压互感器接线图


    • 产品名称:
    • JDZXW2-3RG电压互感器


    • 型号:
    • JDZXW2-3RG

    本公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的专业化企业,是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。欢迎来电咨询订购。
