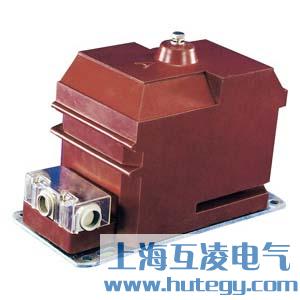

产品名称：JDZX10-3A电压互感器

型号：JDZX10-3A

品牌：上海互凌

座机：021-31263351

企业QQ：919107474

温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。

订货方案：

1、提供接线方案图、用途和系统图、额定电压、额定电流等

2、控制、测量及保护功能以及其他闭锁和自动装置的要求。

3、互感器使用在特殊环境条件时，应在订货时详细说明。

4、需要其它或超出附件、备件时应提出种类和数量。

产品详情

JDZX10-3A电压互感器原理

电压互感器JDZX10-3A为单相、户内、干式全封闭产品，使用时三台一组，JDZX10-3、6、10为Yo/ Yo/[连接，JDZXF10-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz，额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用。

使用条件

1.海拔高度不超过3000米；
2.周围环境温度不高于+40C，不低于- 5度
3.周围空气的相对湿度不大于85%，20度；
4.满足II 污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZX10-3A型3.6/25/40kV

技术参数表

1 产品标准：GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离：满足II级污秽等级；
3 负荷的功率因数： COS∮=08（滞后）
4 JDZX10-3A其他技术参数见下表：

产品	额定电压比（V）	额定频率（Hz）	准确级及相应的额定输出				极限输出	额定绝缘水平
			0.2	0.5	1	6P
JDZX10-3A	3000√3/100/3/100/3	50,60	15	30	60	50	150	3.6/25/40

产品名称：
JDZX10-3A电压互感器

型号：
JDZX10-3A

本公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的专业化企业，是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。欢迎来电咨询订购。
