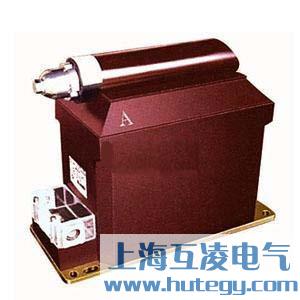

該型號電壓互感器為單相戶內用全封閉型環氧樹脂澆注產品,供額定頻率為50Hz或60Hz,設備最高電壓12kV及以下交流係統中做電壓、電能測量及繼電保護用。帶熔斷器保護,及剩餘電壓繞組。
1.海拔高度低於3000米;
2.周圍環境溫度不高於+40C,不低於-5度;
3.周圍空氣的相對濕度不大於85%;
4.滿足II 汙穢等級;
5.安裝場所無腐蝕性的氣體。
型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(KV) | ||||||
0.2 | 0.5 | 1 | 3 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
JDZX18-3R1 | 3000√3/100√3/100/3 | 25 | 50 | 90 | 200 | 50 | 400 | 3.6/23/40 |
1 產品標準:GB12O7-2006《電磁式電壓互感器》
2 產品表麵爬電距離:滿足II級汙穢等級;
3 負荷的功率因數: COS∮=08(滯後)
4 JDZX18-3R1的其他技術參數見下圖:
