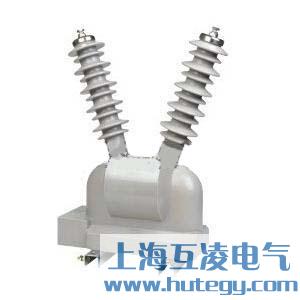

本型号电压互感器为单相多绕组全封闭环氧树脂浇注式互感器,本产品系户内外装置供额定频率50Hz,额定电压为10KV及以下的电力系统中作电压、电能测量和继电保护之用。
● 产品符合标准GB1207-1997和IEC186
● 额定频率50HZ
● 环境温度-35℃~+40℃
● 污秽等级Ⅳ级
注:配用熔继器为XPNP1-10KV/1A
型号 | 额定电压比(KV) | 额定二次输出(VA) | 热极限输出(VA) | 额定绝缘水平(KV) | |||
0.2级 | 0.5级 | 1级 | 3级 | ||||
JDZW2-3R电压互感器 | 3/0.1 | 30 | 80 | 200 | 240 | 500 | 3.6/25/40 |
电压互感器的作用是:把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。同时,使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备,但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路,二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时,二次电流增大,使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说,电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。
