JDZ10-3A1电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。

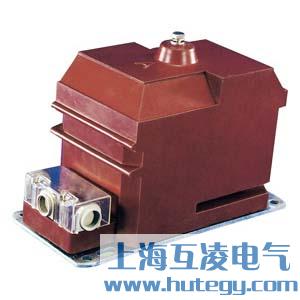

本互感器为全封闭结构,绕组为环氧树脂全真空浇注全绝 缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有 限空间。所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能耐冲击和机械压力,并可以保护绕 组不受潮。一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注.在夹件上的接地标志旁有接地螺栓供接地用,下部支 架供安装用。整体结构紧凑,使用方便。JDZ10-3,6、10互感器的连接组标号为,1/1/1/12-12, JDZXF10-3、6、10互感器的连接组标号为1/1/1/1/12/12-12,三台单相三绕组电压互感器连组为(剩余电压绕组接成开口三角形)。
1.海拔高度不超过3000米;
2.周围环境温度不高于+40C,不低于- 5度
3.周围空气的相对湿度不大于85%( 20度 ;
4.满足II 污秽等级;
5.安装场所无腐蚀性的气体
6.额定绝缘水平:JDZ10-3A1型3.6/25/40kV
产品型号 | 额定电压比(V) | 额定频率 | 准确级及相应的额定输出 | 极限输出 | 额定绝缘水平 | 备注 | |||
0.2 | 0.5 | 1 | 6P | ||||||
JDZ10-3A1 | 3000/100 | 50,60 | 15 | 30 | 60 | 150 | 3.6/25/40 | 同RZL-10 | |
JDZ10-3A2 | |||||||||
JDZ10-6AG | 3000/√3/100/√3/100/3 | 40 | 60 | 50 | / |
1 产品标准:GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离:满足II级污秽等级;
3 负荷的功率因数: COS∮=08(滞后)
4 JDZ10-6A1其他技术参数见上表:
