前言：在了解电压互感器消中性点谐器的作用之前,我们不妨先探讨一下电力系统的中性点运行方式。在三相交流电力系统中，作为供电电源的发电机和变压器的中性点，有三种运行方式：一种是电源中性点不接地；一种是电源中性点经消弧线圈接地；一种是电源中性点直接接地。前两种合称为中性点非有效接地，或小电流接地系统，后一种中性点直接接地称为中性点有效接地，或大电流接地。
1、电源中性点不接地电力系统（3-63kV系统大多数采用电源中性点不接地运行方式）。电源中性点不接地系统发生单相接地时，如C相单相接地，那么完好的A、B两相对地电压都由原来的相电压升高到线电压，即升高为原对地电压的倍,C相接地的电容电流为正常运行时每相对地电容电流的3倍。当发生一相接地时，三相用电设备的正常工作未受到影响，因为线路的线电压无论相位和量值均未发生变化，因此三相用电设备仍然照常运行。但电力部门只允许运行2小时，因为一旦另一相又发生接地故障时，就形成两相接地短路，产生很大的短路电流，可能损坏线路设备。
2、电源中性点经消弧线圈接地的电力系统。在中性点不接地的电力系统中，有一种情况比较危险，即在一相接地时，如果接地电流较大，将出现断续电弧，这可使线路发生电压谐振现象，在线路上形成一个R-L-C的串联谐振电路，从而使线路上出现危险的过电压（可达相电压的2.5-3倍）,导致线路上绝缘薄弱地点的绝缘击穿。为防止一相接地时接地点出现断续电弧，引起过电压，规程规定，在单相接地电容电流大于一定值的电力系统中（3-10kV电网中接地电容电流大于30A），电源中性点必须采用经消弧线圈接地的运行方式。经消弧线圈接地系统，发生一相接地故障时暂时允许运行2小时，在一相接地时，其它两相对地电压要升高到线电压，即升高为原对地电压的倍。
一、什么是消谐装置跟电压互感器的作用
1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；
2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；
3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；
4、当系统发生单相接地后可较长时间保护PT免受损坏。
二、消谐装置电压互感器怎么接

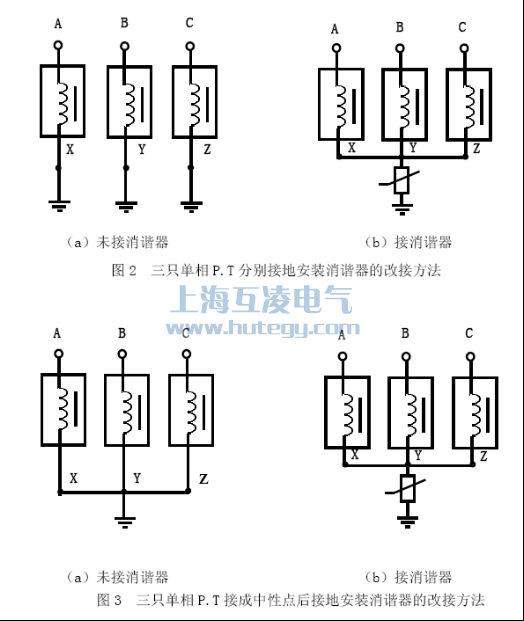

三只单相P.T分别接地安装消谐器的改接方法
三只单相电源互感器接成中性点后接地安装消协的改接方法
三、消谐装置分类

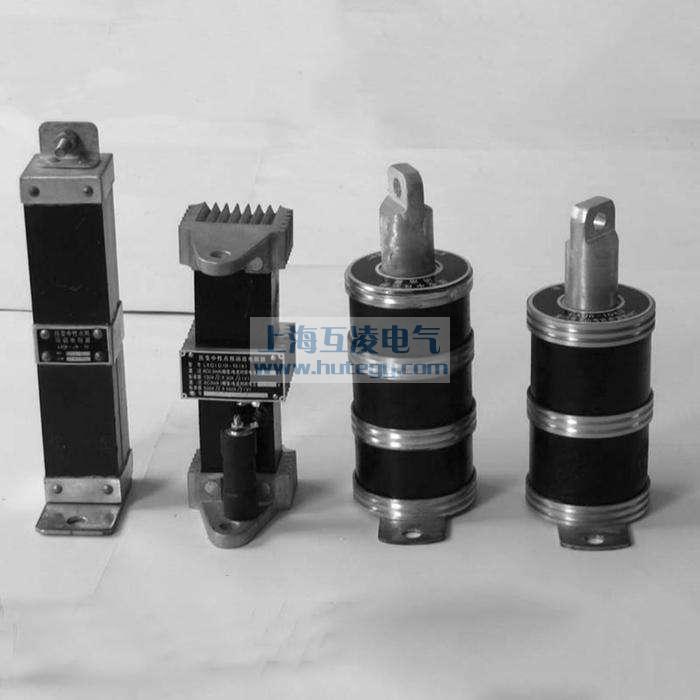

一次消谐器
二次消谐器
微机消谐器
四、消谐装置工作原理
开口三角并联消谐器是二次消谐。一次消谐是在一次中性点侧安装一个小电阻。原理都是改变容抗与阻抗的比值使他们达不到谐振条件。
二次消谐器原理：
消谐装置实时监测电压互感器PT开口三角处的电压和频率，当发生铁磁谐振时，瞬时启动谐振元件，产生强大阻尼，消除谐振。
微机消谐装置大多采用单片机作为核心元件，对PT开口三角电压（即零序电压）进行循环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。当PT开口三角电压大于30V时，说明系统出现故障。装置开始对开口三角电压进行数据采集。通过数字测量、滤波、放大等数字信号处理技术，对数据进行分析、计算，判断出当前的故障状态。如果出现某种频率的铁磁谐振（一般在17Hz--150Hz之间），CPU立即启动消谐电路（使可控硅导通），让铁磁谐振在强大的阻尼下迅速消失。在开口三角处并联消谐电阻，若消谐装置内部可控硅出现故障，报警接点导通启动交流接触器，接触器启动大容量电阻，从而消除谐振。
一次消谐器原理：
其本质是一种高容量非线性电阻器，起阻尼与限流的作用。可以起到良好的限制电压互感器铁磁谐振的效果。
微机消谐器原理：微机消谐装置是专用于消除铁磁谐振的的智能化装置，能自动监测并消除多种频率的谐振过电压。该装置实时显示系统时钟及I-IV段母线PT开口三角电压17HZ，25HZ,50HZ,150HZ四种频率的电压分量，可以区分过电压，铁磁谐振以及单相接地，可配置通信接口把故障信息传送至有关部门，适用于无人职守变电站。它以16位单片机80C196为采样运算，逻辑判断和控制中心{CPU}经大功率，无触点消谐元件为出口，以液晶显示器{LCD}，信号指示灯，触摸按键配以智能型的软件，组成了技术和原理先进，使用简单方便的“傻瓜型”诊断，消谐，报警，记录装置。
五、电压互感器跟消谐器的正确使用
1、电力系统为中性点经消弧线圈接地，此系统已考虑到消弧接地在系统的电压互感器中，Yo接线可不考虑加装一次消谐器。

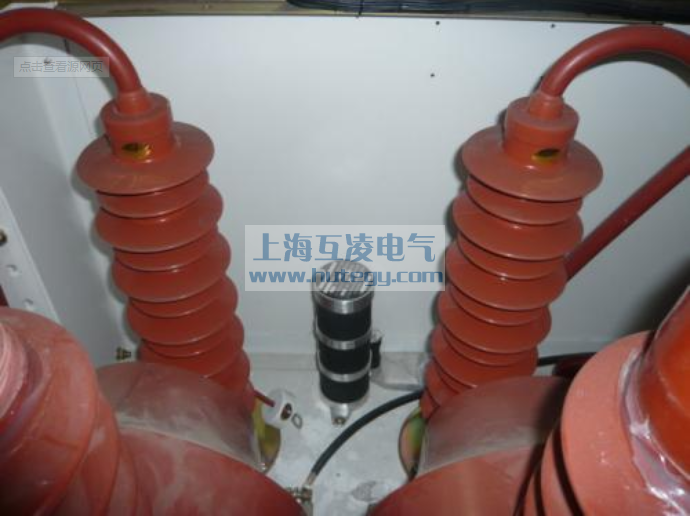

2、我们一般指PT柜加装消谐器，是指安装在6-35kV电磁式电压互感器（简称压变）一次绕阻Yo结线中性点与地之间的非线性电阻器，起阻尼与限流的作用。在6-35kV发电、变电站，我们经常碰到的是电网中性点不接地，其母线上的Yo接线的电磁式压变一次绕组，成为中性点不接地电网对地的唯一金属通道，电网相对地电容的充、放电途径必然通过压变一次绕组。这种慢变过程使压变铁芯深度饱和，当电网接地消失时，压变一次绕组中会出现数安培幅值的涌流，将压变0.5A高压熔丝熔断。即使这种涌流尚未达到熔断器的熔断值，但仍超过电压互感器额定电流，长时间处于过电流状态下运行的电压互感器会被烧毁，继而引发其他事故。选用一次消谐器，这种现象就不会发生。当单相接地电容电流小于一定的值时，不会在压变一次绕组中出线较大的涌流，对压变和高压熔丝无任何影响，从经济和产品成本的角度考虑，可以不装消谐器。如果顾客提出要求，在电压互感器一次侧加装消谐器会给设备运行增加一层防护。
3、在工程设计中经常遇到用户要求在压变柜的互感器二次侧加装二次消谐器，此种作法为在电压互感器二次开口处接入阻尼电阻，过去是灯泡。现在大部分为微机消谐装置，如KSX196H微机消谐器，其工作原理为：对PT开口三角电压（即零序电压）进行循环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。当PT开口三角电压大于30V时，说明系统发生故障，装置开始对开口三角电压进行数据采集，通过数字测量、滤波、放大等数字信号处理技术，然后对数据进行分析、计算，判断出当前的故障状态。如果出现某种频率的铁磁谐振，CPU立即启动消谐电路（使可控硅导通），让铁磁谐振在强大的阻尼下迅速消失。利用微机消谐器可实现自动跟踪和自动调谐，并能追忆、报警、自动打印和信号传送，满足无人值班变电所的需求。在这种情况下，压变一次侧无需再配一次微机消谐装置。另外，现在有些电压互感器（如JSZF-6、10型），互感器本身已带防铁磁谐振线圈，还有些电压互感器为电容式电压互感器，在设计中不需要加消谐器。
4、提到压变加装一次消谐器，不要误认为只要是PT柜就加装，因为在2PT柜中，电压互感器为V-V接线，主要用于计量、测量、绝缘监测，这里不存在中性点接地的问题（不可能有电网相对地电容的充、放电途径），不需要加装消谐器。
5、在有些工程设计中，用户根据现场电网的实际情况，在母线侧已接入一定大小的电容器，使线路的容性阻抗（Xc）与感性阻抗（XL）的比值小于0.01,可避免谐振,在此配电系统中,电压互感器中性点也无需加装消谐器。
总之，在PT中性点加装消谐器，要根据电力网的具体情况和运行方式区分对待，不要盲目地增加，设计增加一次消谐器注意区分半绝缘电压互感器和全绝缘电压互感器所选用的一次消谐器型号不同。
