摘要,什么是35kv干式放电线圈;35kv干式放电线圈分类;35kv干式放电线圈的优点;35kv干式放电线圈的分类及安装方式,注意事项。
35kv干式放电线圈简述
35kv干式放电线圈用于35KV高压的电力系统中与高压并联电容器连接,使电容器组从电力系统中切除后的剩余电荷迅速泄放,电容器的剩余电压在规定时间内达到要求值.带有二次线圈,可供线路监控.
因此安装放电线圈是变电站内并联电容器的必要技术安全措施,可以有效的防止电容器组再次合闸时,由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流,并确保检修人员的安全。
本产品带有二次绕组,可供线路监控、监测和二次保护用。
有时放电线圈会用放电PT代替,电容器放电采用放电线圈还是电压互感器主要看电容器的容量,一般小容量(<1.7Mvar)电容器组放电用电压互感器即可,大容量电容器组(≥1.7Mvar)肯定要用放电线圈,否则会引起电压互感器的烧毁或者爆炸。
干式放电线圈型号说明
35kv干式放电线圈分类
全密封系列干式放电线圈
FDR35kV干式放电线圈

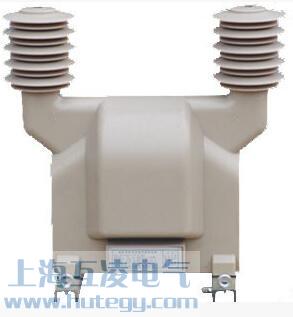

35kV干式放电线圈(开口):本型放电线圈有一个二次绕组可以兼作电气保护装置用。
1.
|
系统标称电压(kV) |
35
|
||
2.
|
一次额定端电压(kV) |
38.5/√3·42/√3
|
||
3.
|
二次额定端电压(V) |
100
|
100/√3·100/3
|
|
4.
|
二次额定负荷(V·A) |
50·100
|
50×2·100×2
|
|
5.
|
准确级 |
0.5·1
|
0.5·1
|
|
6.
|
配套电容器最大容量 |
10000
|
10000
|
|
7.
|
绝缘水平
|
工频耐受电压(kV) |
95
|
|
雷电冲击电压(kV) |
200
|
|||
8.
|
匝间耐受电压:3倍额定频率 2.15倍额定电压历时40S | |||
9.
|
局部放电水平≤20pc | |||
10.
|
放电时间〈5S | |||
11.
|
抗污秽能力:外绝缘爬电比距≥31mm/kV | |||
12.
|
接线方式:减极性 | |||
13.
|
频率:50Hz | |||
14.
|
相数:单相 |

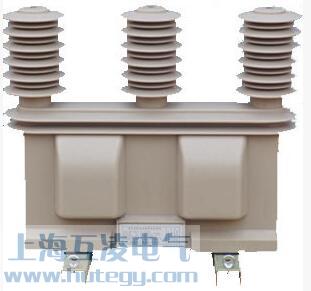

35kV干式放电线圈(差压):本型放电线圈一次中间有抽头,并有二个二次,电压都为100V,供电压差动保护用。
1.
|
系统标称电压(kV) |
35
|
|
2.
|
一次额定端电压(kV) |
11×2·12×2
|
|
3.
|
二次额定端电压(V) |
100×2
|
|
4.
|
二次额定负荷(V·A) |
50×2·100×2
|
|
5.
|
准确级 |
0.5·1
|
|
6.
|
配套电容器最大容量 |
10000
|
|
7.
|
绝缘水平
|
工频耐受电压(kV) |
95
|
雷电冲击电压(kV) |
200
|
||
8.
|
匝间耐受电压:3倍额定频率 2.15倍额定电压历时40S | ||
9.
|
局部放电水平≤20pc | ||
10.
|
放电时间〈5S | ||
11.
|
抗污秽能力:外绝缘爬电比距≥31mm/kV | ||
12.
|
接线方式:减极性 | ||
13.
|
频率:50Hz | ||
14.
|
相数:单相 |
FDGRC-35W户外干式放电线圈
干式放电线圈跟电压互感器PT的区别
放电线圈适用于35kV及以下电力系统中,与高压并联电容器组并联毗连,使电容器从电力系统中切除后的残剩电荷迅速泄放,电容器的残剩电压在划定时间内到达要求值.带有二次线圈,可供线路监控.
放电线圈是电容柜经常使用的放电元件,有时放电线圈会用放电PT取代,电容器放电采用放电线圈仍是电压互感器主要看电容器的容量,一般小容量电容放电用电压互感器即可,年夜容量电容肯定要用放电线圈。在电容器停电时,放电线圈作为一个放电负荷快速泄放电容器两头的残余电荷,尺度上高压好象是要求退出的电容器在5分钟之内要使其端电压小于50V。
在运行时放电线圈作为一个电压互感器使用,其二次绕组常接成启齿三角,从而对电容器组的内部故障提供庇护(不能用母线上的PT)。我们常说电容器组的启齿三角形庇护、不服衡电压庇护,零序不服衡庇护现实就是这类庇护。而此种庇护年夜量地用在10KV的单Y接线的电容器组中。
干式放电线圈的优点
2.1采用环氧树脂真空浇注结构,实现了无油化;
2.2完全免除了油渗漏、污染环境和易燃等缺点;
2.3产品结构简单,安装使用方便;
2.4加强的内外绝缘使产品有极高的安全性;
2.5产品维护简单,只需在停电时擦去表面灰尘即可;
2.6产品坚固可靠,机械强度高。
3. 使用条件
3.1.安装地点
3.1.1安装位置:户内或户外;
3.1.2环境温度:-40~+45℃;
3.1.3海拔:不超过1000米;
3.2安装使用环境
3.2.1无腐蚀性气体、蒸汽,无导电性或爆炸性尘埃;
3.2.2安装场所无剧烈的机械振动;
3.2.3最大风速:35m/s;
3.2.4放电线圈能在1.1倍额定电压下长期运行
结构特点:
a.产品采用优质绝缘介质及先进真空浇注工艺,确保各项电气性能指标;
b.设计参数合理,准确度高,伏安特性优良(1.5倍额定电压范围内,铁芯未见明显饱和的趋势,保证线形度);
c.结构简单,安装使用非常方便,维护简单;
d.采用进口环氧树脂真空浇注为主绝缘,绝缘性能优良,机械强度高,并实现了无油化,完全免除了油渗漏、污染环境和易燃易爆等特点。

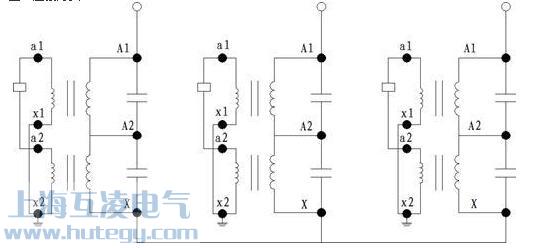

接线方式

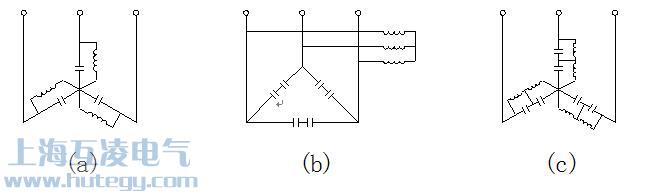

放电线圈与电容器的接线方式
注意事项
1放电线圈必须使用包装箱包装;并在包装箱中固定,箱外要有型号和搬运禁忌标志。
2放电线圈应保存在防雨雪、没有腐蚀性气体、相对湿度不大于95%的地方。
3放电线圈供电气连接的接触面在运输和储存期间应有防腐措施。
4放电线圈一次回路通过电流小于1A,请不要使用硬质导线(如铝排、铜排等)并联放电线圈至电容器组(导线截面不要超过20mm2)。
注:严禁使用硬质导线直接连接放电线圈,否则会造成一次开路,产品报废。
请不要使用放电线圈套管作为母线的支撑点。
每台放电线圈附有下列文件:
产品合格证:1份;
出厂试验记录:1份;
使用说明书:1份;
验收试验
外观检验
绝缘电阻测量
工频耐受电压(干)试验
比值差试验(必要时)
