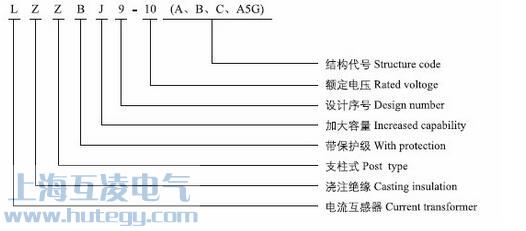

LZZBJ9-10型号介绍

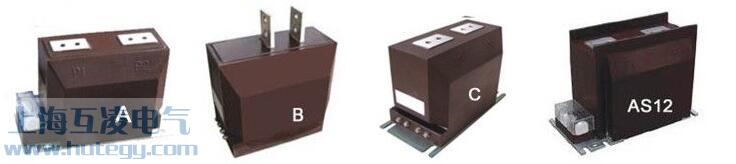

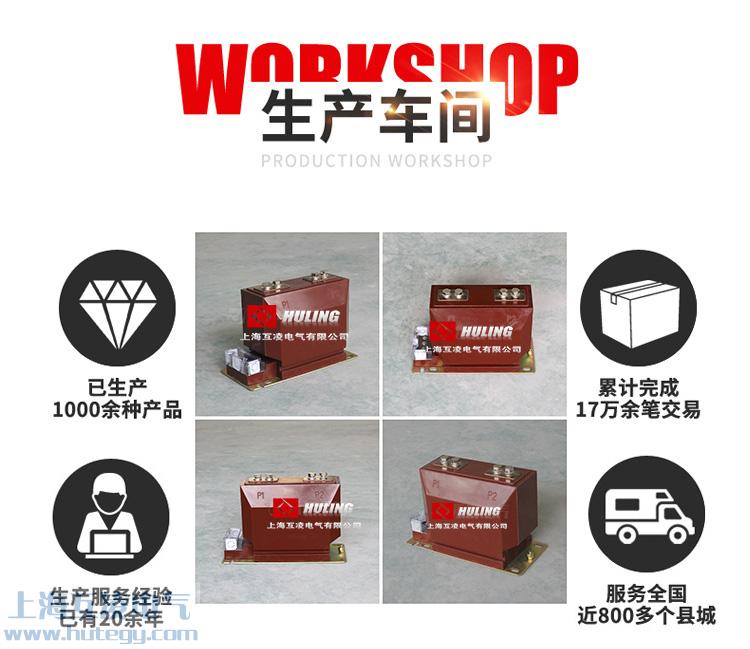

LZZBJ9-10A实物图：
LZZBJ9-10电流互感器的相关简述
LZZBJ9-10系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。
主要用于GZS-10（VD4、VSI）中置柜，XGN-10箱式开关柜，为方便安装，有A、B、C三种出线方式供用户选择。
本产品符用IEC60044-1及GB1208《电流互感器》标准。
结构特点
本型电流互感器为支柱结构，采用环氧树脂全封闭浇注，耐污秽及潮湿，也适用于热带地区。互感器不需要特别维护，只需定期地清除表面污物，由于电流互感器采用环氧树脂浇注，尺寸小，重量轻，适宜任何位置，任意方向安装。
LZZBJ9-10技术参数
1额客绝缘水平：12/42/75KV
2负荷的功率因数:COSФ=0.8(滞后) 测量用电流互感器在1％～120％额定电流下，在25％～100％任意负载点，功率因数Cosф=0.8～1.0范围内，误差均应满足《测量用电流互感器检定规程》（JJG313-1994）“误差限值”的要求。特别强调，在100％额定负载、Cosф=1.0下，误差应控制在《测量用电流互感器检定规程》（JJG313-1994）所规定的额定功率因数下误差限值的60％范围内。
3额定二次电流：5A或1A；
4表面爬电距离:满足II级污秽等级要求
5产品标准：GB1208-1997《电流互感器》
6仪表保安系数:FS≤10
IEC60044.2 互感器第1部分：电流互感器
GB156 标准电压
GB311.1 高压输变电设备的绝缘配合
GB311.2 绝缘配合第2部分：高压输变电设备的绝缘配合使用导则
GB1208 电流互感器
GB2900.15 电工术语互感器、互感器、调压器和电抗器
GB4109 高压套管技术条件
GB5273 互感器、高压电器和套管的接线端子
GB50150 电气装置安装工程电气设备交接试验标准
GB/T1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件
GB/T4109 交流电压高于1000V绝缘套管
GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准
GB/T16927.1 高压试验技术第一部分一般试验要求
GB/T16927.2 高压试验技术第二部分测量系统
GB/T17742 中国地震烈度表
GB/T26164.1 电业安全工作规程第1部分：热力和机械
DL/T620 交流电气装置的过电压保护和绝缘配合
DL/T726 电力用电流互感器订货技术条件
DL/T864 标称电压高于1000V的交流架空线路用复合绝缘子使用导则
DL/T866 电流互感器和电压互感器选择及计算导则
JB/T5357 电流互感器试验导则
LZZBJ9-10A1GA2G电流互感器复变比参数

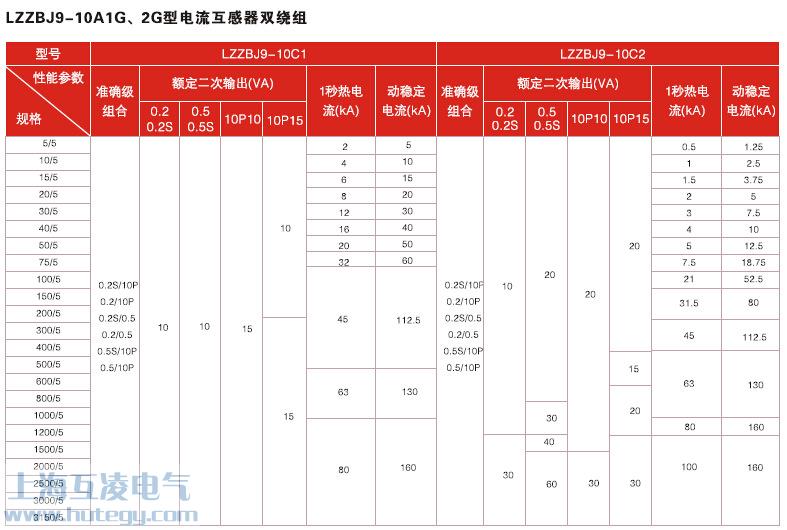

LZZBJ9-10A1GA2G电流互感器双绕组参数

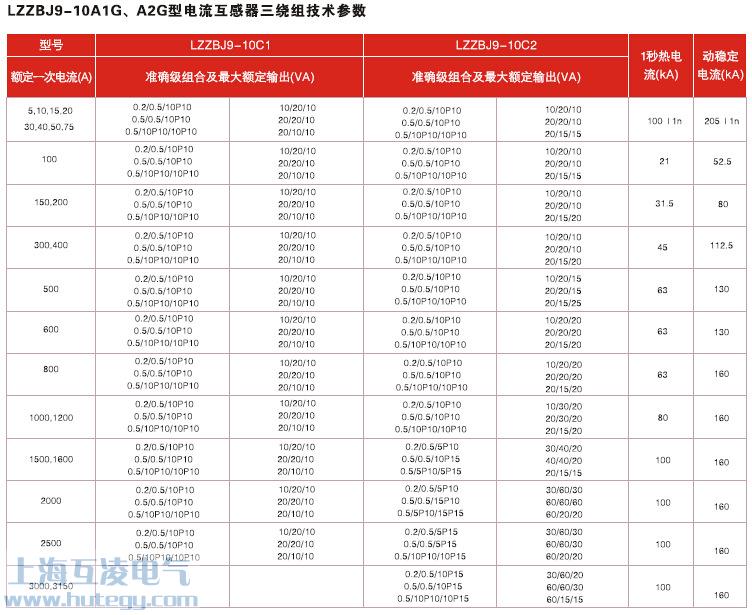

LZZBJ9-10A1GA2G电流互感器三变比参数
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

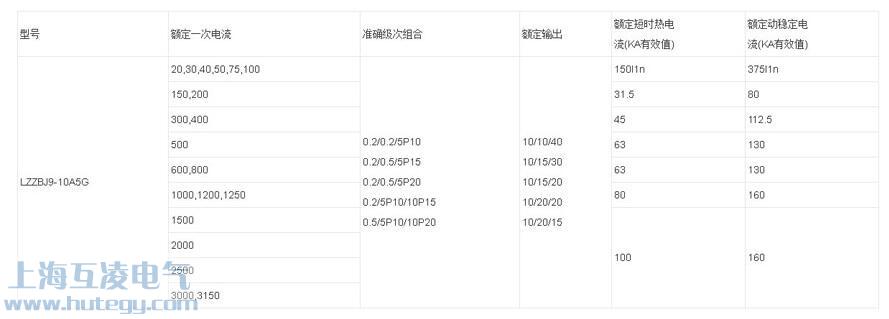

LZZBJ9-10型电流互感器复变比型技术参数 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外形尺寸图

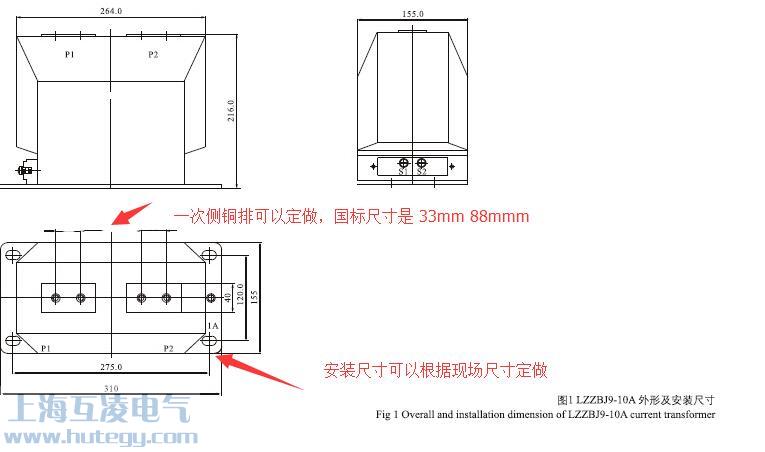

LZZBJ9-10A外形尺寸图（1）LZZBJ9-10A2外形尺寸图（2）LZZBJ9-10A2外形尺寸图（3）LZZBJ9-10A3外形尺寸图（4）

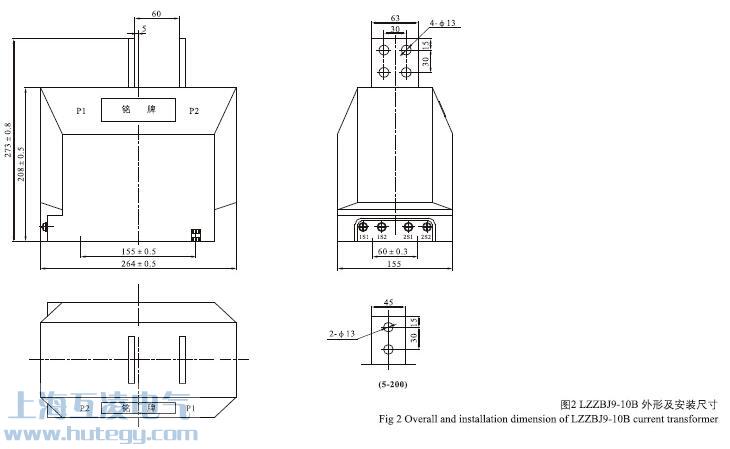

LZZBJ9-10B电流互感器尺寸图、LZZBJ9-10B2电流互感器尺寸图

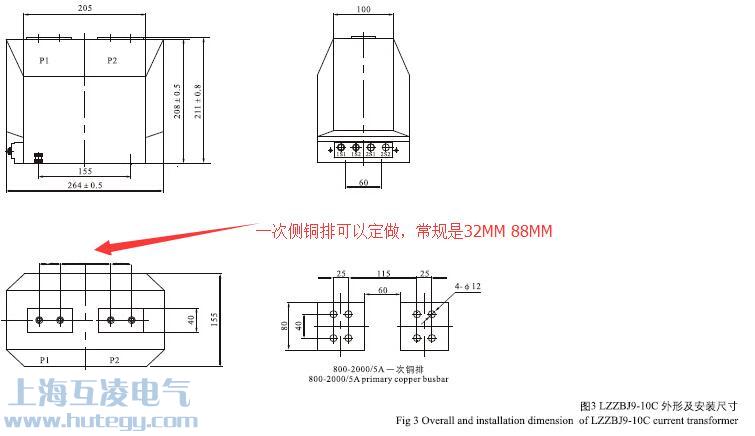

LZZBJ9-10C电流互感器外形尺寸图

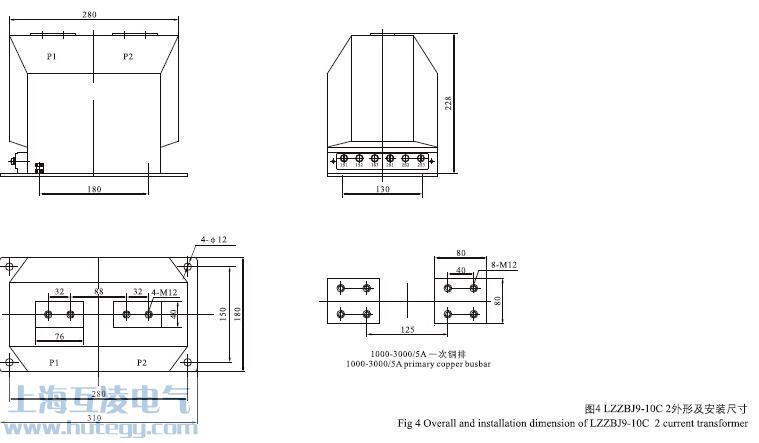

LZZBJ9-10C2电流互感器外形尺寸图

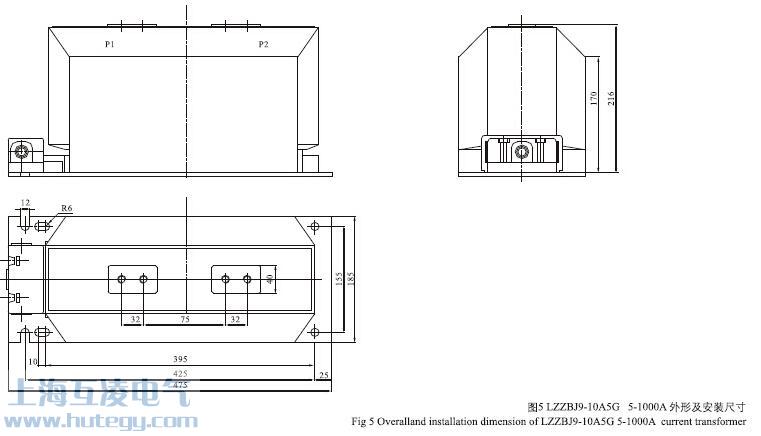

LZZBJ9-10A5G1电流互感器外形尺寸

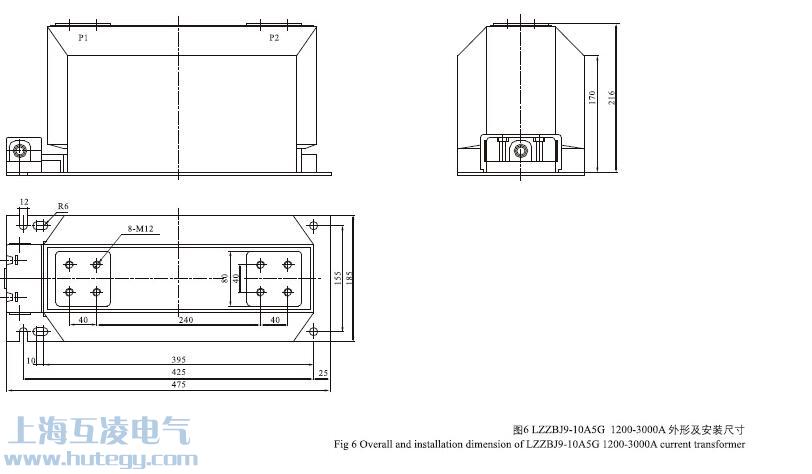

LZZBJ9-10A5G2电流互感器外形尺寸
问题1：LZZBJ9-100.5/10P10和0.5S/10P10有什么区别,用法是否相同?
差不多，主要是计量绕组的精度稍有差别，一般是用在电表计量上，0.5S的级别更高点，带S表示在极小负荷电流下仍能保证的精度，表示在1%~120%的标定负荷范围内，准确度都能达到0.5级，说白了也就是等级的量限宽了，精度高了，一般需与同等级的电表配合使用；
问题2：什么是LZZBJ9-10电流互感器10%误差曲线
1、根据误差曲线确定二次负载，如果二次负载大于允许阻抗，则电流互感器不能运行，它将影响保护正确动作和可靠性。
2、10%误差曲线的数据中也可判断互感器保护绕组是否合格：
1）在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值，说明该互感器合格；
2）在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格。
LZZBJ9-10型号大全
LZZBJ9-10A5/5电流互感器
LZZBJ9-10A10/5电流互感器
LZZBJ9-10A15/5电流互感器
LZZBJ9-10A20/5电流互感器
LZZBJ9-10A30/5电流互感器
LZZBJ9-10A40/5电流互感器
LZZBJ9-10A50/5电流互感器
LZZBJ9-10A60/5电流互感器
LZZBJ9-10A75/5电流互感器
LZZBJ9-10A100/5电流互感器
LZZBJ9-10A150/5电流互感器
LZZBJ9-10A200/5电流互感器
LZZBJ9-10A300/5电流互感器
LZZBJ9-10A400/5电流互感器
LZZBJ9-10A500/5电流互感器
LZZBJ9-10A600/5电流互感器
LZZBJ9-10A800/5电流互感器
LZZBJ9-10A1000/5电流互感器
LZZBJ9-10A1500/5电流互感器
LZZBJ9-10A2000/5电流互感器
LZZBJ9-10A2500/5电流互感器
LZZBJ9-10A3000/5电流互感器
LZZBJ9-10B5/5电流互感器
LZZBJ9-10B10/5电流互感器
LZZBJ9-10B15/5电流互感器
LZZBJ9-10B20/5电流互感器
LZZBJ9-10B30/5电流互感器
LZZBJ9-10B40/5电流互感器
LZZBJ9-10B50/5电流互感器
LZZBJ9-10B60/5电流互感器
LZZBJ9-10B75/5电流互感器
LZZBJ9-10B100/5电流互感器
LZZBJ9-10B150/5电流互感器
LZZBJ9-10B200/5电流互感器
LZZBJ9-10B300/5电流互感器
LZZBJ9-10B400/5电流互感器
LZZBJ9-10B500/5电流互感器
LZZBJ9-10B600/5电流互感器
LZZBJ9-10B800/5电流互感器
LZZBJ9-10B1000/5电流互感器
LZZBJ9-10B1500/5电流互感器
LZZBJ9-10B2000/5电流互感器
LZZBJ9-10B2500/5电流互感器
LZZBJ9-10B3000/5电流互感器
LZZBJ9-10C5/5电流互感器
LZZBJ9-10C10/5电流互感器
LZZBJ9-10C15/5电流互感器
LZZBJ9-10C20/5电流互感器
LZZBJ9-10C30/5电流互感器
LZZBJ9-10C40/5电流互感器
LZZBJ9-10C50/5电流互感器
LZZBJ9-10C60/5电流互感器
LZZBJ9-10C75/5电流互感器
LZZBJ9-10C100/5电流互感器
LZZBJ9-10C150/5电流互感器
LZZBJ9-10C200/5电流互感器
LZZBJ9-10C300/5电流互感器
LZZBJ9-10C400/5电流互感器
LZZBJ9-10C500/5电流互感器
LZZBJ9-10C600/5电流互感器
LZZBJ9-10C800/5电流互感器
LZZBJ9-10C1000/5电流互感器
LZZBJ9-10C1500/5电流互感器
LZZBJ9-10C2000/5电流互感器
LZZBJ9-10C2500/5电流互感器
LZZBJ9-10C3000/5电流互感器
LZZBJ9-10A5G5/5电流互感器
LZZBJ9-10A5G10/5电流互感器
LZZBJ9-10A5G15/5电流互感器
LZZBJ9-10A5G20/5电流互感器
LZZBJ9-10A5G30/5电流互感器
LZZBJ9-10A5G40/5电流互感器
LZZBJ9-10A5G50/5电流互感器
LZZBJ9-10A5G60/5电流互感器
LZZBJ9-10A5G75/5电流互感器
LZZBJ9-10A5G100/5电流互感器
LZZBJ9-10A5G150/5电流互感器
LZZBJ9-10A5G200/5电流互感器
LZZBJ9-10A5G300/5电流互感器
LZZBJ9-10A5G400/5电流互感器
LZZBJ9-10A5G500/5电流互感器
LZZBJ9-10A5G600/5电流互感器
LZZBJ9-10A5G800/5电流互感器
LZZBJ9-10A5G1000/5电流互感器
LZZBJ9-10A5G1500/5电流互感器
LZZBJ9-10A5G2000/5电流互感器
LZZBJ9-10A5G2500/5电流互感器
LZZBJ9-10A5G3000/5电流互感器
LZZBJ9-10电流互感器
LZZBJ9-10A电流互感器
LZZBJ9-10B电流互感器
LZZBJ9-10C电流互感器
LZZBJ9-10A5G电流互感器
5.2.1.4干式电流互感器一次接线导体的最小截面除应满足铭牌规定的额定电流值外，还应能满足铭牌规定的额定峰值耐受电流、额定短时耐受电流和额定短路持续时间的要求。
5.2.1.5导体直线搭接时，搭接长度不得小于导体宽度的1.5倍或100mm（两者取大值）。
★5.2.1.6导体搭接处两面的平整度应满足GB/T5585.1一2005要求，接触面的电流密度应满足DL/T5222-2005要求。
5.2.1.7干式电流互感器接线盒标牌简明标示其接线方式和主要数据，CT的适当处有明显的“二次回路在运行中不许开路”的警告标记。
5.2.1.8干式电流互感器在其标示牌和结线图上，相应的端子处均有极性标记。
5.2.1.9接地
每相电流互感器装设两个满足接地热稳定电流要求的接地极板，并配有与接地线连接用的接地螺钉，接地板位于电流互感器的两侧呈对称布置，螺钉的直径不小于12mm。
5.2.1.10端子
制造厂应供给连接母线用的全部紧固件（螺栓、螺母等），一次出线端子采用铜材，紧固零件使用不锈钢，应有可靠的防锈镀层。
二次出线端子螺杆直径不得小于8mm，应用铜或铜合金制成，并有可靠的防锈层。二次引出线、接线端子和端子板应加强绝缘，并且具有良好的防潮性能，应具有防螺杆旋转措施。二次接线端子应有用聚碳酸脂制成的透明防护罩。此防护罩应可方便加封，应能防止直接或间接接触到接线螺钉。
5.2.1.11互感器的伏安特性、准确度级及额定负载均（jun1）应能满足继电保护及仪表测量装置的要求。
5.2.1.12当二次侧开路时，二次侧能承受电压3000V/1min，每个CT的二次绕组单独接地。应提供每种型式各参数电流互感器的磁化特性曲线和误差曲线。每个电流互感器应独立标号并提供接线图
5.2.12铭牌
每台电流互感器铭牌标志应清晰，在使用寿命期内不褪色。编码方式可采用自动喷码和激光蚀刻（不能采用钢凿码），必须达到长期不褪色、易读取的要求。铭牌上必须留有条形码标志位置，且可按订货单位要求将条形码直接印刷在铭牌上。铭牌与互感器本体应紧密结合，应能防伪和防撬，不允许采用不干胶进行粘贴。在互感器的本体位于二次接线端子面的上方，应用激光蚀刻出电流互感器的编号，其字体高度应不小于8mm。铭牌上应标出下述各项
a.国名。
b.制造厂名（不以工厂所在地地名为厂名者，应同时标出地名）。
c.互感器名称。
d.互感器型号。
e.标准代号。
f.额定一次和二次电流（A）。
g.额定频率及相数。
h.设备种类：户内或户外，及允许使用的最高海拔。
i.额定输出及其相应准确级，以及有关的其他附加性能数据。
j.设备最高电压。
k.额定绝缘水平。
l.额定短时电流：应分别标出额定短时热电流（kA）（方均根值）和额定动稳定电流（kA）（峰值）。
m.绝缘耐热等级（A级绝缘可不标出）。
n.带有两个及以上分开的二次绕组的时，应标明每一绕组的额定电压、输出容量范围（VA）和其相应的准确级。
o.互感器的总重。
p.出厂序号。
q.制造年月。
r.功率因数
s.外绝缘爬距。
是否需要MC计量标示
6试验
根据相关国标和行标等有关标准及其补充说明进行各项试验，有关条款的特殊要求和补充应在试验期间遵守并执行。
6.1型式试验
型式试验是为了验证所设计和制造的干式电流互感器设备的性能是否能够达到相应产品标准的要求，型式试验的项目内容如下，具体试验要求参见GB1028中的相关规定。
a.工频耐压试验
b.全波冲击试验
c.截波冲击试验
d.温升试验
e.短时电流试验
f.机械强度试验
g.绝缘热稳定试验
h.耐地震能力试验
i.一次绕组的冲击试验
j.户外互感器的湿试验
k.误差试验、复合误差试验
l.仪表保安电流测量
m.机械强度试验
n.绝缘热稳定试验
★6.2出厂试验
出厂试验是为了发现产品所用材料和制造中的缺陷，它不应损伤产品的性能和可靠性。出厂试验应在整体组装后进行，应该对每台成品进行检验，以确保每台产品与已经通过型式试验的产品相一致。出厂试验的项目内容如下，具体试验要求参见GB1094.6-2011中的相关规定。
a.出线端子标志试验
b.一次绕组、二次绕组之间及对地绝缘电阻测量
c.一、二次绕组直流电阻测量
d.主绝缘工频耐压试验
e.一次、二次绕组的段间及二次绕组的工频耐压试验
f.二次绕组的工频匝间耐压试验
g.局部放电试验
h.误差测量
i.伏安特性试验
6.3现场交接试验
干式电流互感器安装完好并完成所有的连接后，应进行现场交接试验。交接试验是为了确认干式电流互感器设备在经过运输、储存、现场安装和/或调整等过程后是否存在损坏、各个单元的兼容性、装配是否正确。现场交接试验的项目内容如下：
a.伏安特性试验
b.绕组绝缘电阻测量
c.一、二次绕组电阻测量
d.一分钟工频耐受电压试验
e.精度验证
f.变比试验
7产品对环境的影响
制造厂应该提供有关设备对环境影响所需要的材料。任何已知的化学危险和环境危害应在手册或使用说明中明确。
制造厂应该对有关设备的不同材料的使用寿命和拆除的程序给予必要的指导，对再循环使用的可能性给予简要说明。
8企业VI标识
a.设备外立面上应有统一的中国南方电网有限责任公司企业VI标识，并符合《中国南方电网视觉识别系统管理手册》的要求。
b.标识的内容构成：中国南方电网有限责任公司标志、“中国南方电网”中英文名称。
c.颜色：标识采用企业标准色C100M69Y0K38，背景采用白色。
d.材质选用厚度为3mm的拉丝不锈钢板，工艺为表面文字蚀刻、烤漆入色。
e.企业标识安装在设备外立面正面醒目位置。
9技术文件要求
投标方应承诺在签订合同一个月内（项目单位填写）提供以下所列（但不限于下列资料、图纸、文件，投标方应承诺提供招标方提出的所有所需资料、图纸、文件供工程设计、安装、运维使用）的图纸、资料、文件纸质版6套，电子版光盘2套（含AutoCAD图）。投标方提供的所有资料均应为中文版或中英文对照版。
9.1随投标文件一起提供的一般性资料，包括型式试验报告（有效期内）、例行试验报告（每台）、特殊试验报告、鉴定证书、安装使用说明书、总装图、主要技术参数、符合技术要求的互感器运行业绩和相关技术整改措施（如果有）等。
9.2在技术协议签订10天内，投标方向招标方提供下列图纸资料及其AutoCAD格式的电子文档光盘2份。
9.3供货时，开箱资料除了9.2条所规定的图纸资料外，还应提供下列资料，均为一式6份：
9.3.1认可图
9.3.2最终图
9.3.3安装、运行、维护说明书及试验报告
9.3.4需提供的互感器图纸
1）总装图。
2）基础安装尺寸图。
3）电气原理图。
4）铭牌图。
5）运输运装示意图，包括运输尺寸等。
6）一次绕组和主绝缘的绝缘构造图。
7）二次绕组接线和布置图
8）二次端子接线图。
9）产品说明书（安装使用说明、技术条件、装箱单）。
9.4设计联络
1）投标方应在技术协议签订后的10天内（项目单位填写）向招标方提供正式版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料，同时向招标方设计代表提供拷贝磁盘2份（图纸为AutoCADR2000版、文字资料为Word97版）。
2）投标方应按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证招标方工期要求。
3）投标方提供的图纸必须经招标方代表确认。
10监造、包装、运输、安装及质量保证
10.1监造（建议无需建造）
1）投标方必须在签订合同后10天之内以书面形式提供所供设备的制造进度表。按照DL/T586-2008《电力设备用户监造导则》的要求，招标方可随时进厂监造。监造和检验人员有权了解生产过程、查询质量记录和参加各种试验。
2）监造范围包括设备的设计、加工、制造、储运、材料采购、组装和试验等重要过程，关键部件的质量控制，进行见证、检验和审核。
3）运行单位的工厂监造和检验工作，不减少投标方对产品的质量责任，监造和检验人员不签署任何质量证明。
4）投标方应在出厂前提前至少5个工作日书面通知招标方进行出厂试验监督。
10.2包装
1）要严格按照制造厂给出的说明书对设备进行包装、运输和储存。制造厂应在交货前的适当时间提供设备的运输和储存说明书。
2）设备制造完成并通过试验后应及时包装，否则应得到切实的保护。其包装也应符合铁路、公路和海运部门的有关规定。
3）包装箱上应有明显的包装储运图示标志，并应标明招标方的订货号和发货号。
4）设备的包装应能保证设备各零部件在运输过程中不致遭到脏污、损坏、变形、丢失及受潮。对于其中的绝缘部件及由有机绝缘材料制成的绝缘件应特别加以保护，以免损坏和受潮。对于外露的接触表面，应有预防腐蚀的措施。所有运输措施均应经过验证。凡有运输损坏，应由制造厂负责赔偿。
10.3运输
1）设备单独运输的零部件应有标志，便于用户安装装配。
2）整体产品或分别运输的部件，都要适合于运输及装卸的要求。
3）制造厂应提供按全部解体检修用的备品备件和装用机具，随同产品发运。
4）随同运输的产品应附有装箱清单，产品所需提供的技术资料应完整无缺。
10.4安装指导
制造厂在安装和启动时应安排技术人员提供现场安装指导服务，提出技术建议。
设备在现场搬运、吊装就位和安装时，应按照GB26164.1《电业安全工作规程第1部分：热力和机械》的要求进行。
10.5质量保证
1）全部设备必须是全新的，持久耐用的，应满足作为一个完整产品所能满足的全部要求。投标方应保证设备在规定的使用条件下运行、并按使用说明书进行安装和维护、预期寿命应不少于30年。
2）投标方应对其整组设备在到货后提供不少于三年的“三包”质量保证。之后如发生产品损坏，投标方应及时为本组装置提供维修部件，并按最近的投标价提供。
3）订购的新型产品除应满足本标准外，投标方还应提供该产品的鉴定证书。
4）投标方应保证制造过程中的所有工艺、材料试验等（包括投标方的外购件在内）均应符合本标准的规定。若招标方根据运行经验指定投标方提供某种外购零部件，投标方应积极配合。
5）附属及配套设备必须满足有关行业标准的要求，并提供试验报告和产品合格证。
6）投标方应有遵守本标准中各条款和工作项目的ISO9000-GB/T19000质量保证体系，该质量保证体系已经通过国家认证并在正常运转。
11一次、二次及土建接口要求
11.1电气一次接口
/。
11.2电气二次接口
11.2.1出线端子标志
1）出线端子应标志下列内容：
a.一次绕组和二次绕组；
b.绕组或绕组线段的极性关系。
2）标志方法
出线端子标志由字母和数字组成，字母应为大写印刷体，并应清晰牢固地标在出线端子表面或近旁处。
3）标志内容及极性关系表征
用字母P（或L）表示一次绕组出线端子，字母S表示二次绕组出线端子，如果一次绕组为分段式，用字母C表示中间出线端子。标有P1、S1和C1的各出线端子在同一瞬间具有同一极性。
当互感器有多个二次绕组时，可分别在第一个、第二个……绕组出线端子的标志字母前冠以1、2……；当二次绕组具有中间抽头时，可在二次绕组的首端端子的标志字母后冠以1、2……。
电流互感器的端子标志示意图如图11-2所示，图11-2（a）表示互感器一次绕组分为两组可串联或并联，互感器有两个二次绕组；（将a图删除）图11-2（b）表示互感器一次绕组不是分段式，互感器有两个二次绕组，其中一个二次绕组有中间抽头。
（a）（b）
图11.210kV电流互感器端子标志示意图
11.3土建接口
无。
LZZBJ9-10接线视频
|
变比(A) |
准确级组合 |
容量输出(VA) |
短时热电流(KA/S) |
额定动稳定电流(KA/S) |
|
LZZBJ9-10 5~15/5 LZZBJ9-10 20~75/5 LZZBJ9-10 100/5 LZZBJ9-10 150~200/5 LZZBJ9-10 300/5 LZZBJ9-10 400~500/5 |
0.2S/10P10 |
10/15 |
100I1n 150I1n 21 31.5 45 63 |
250I1n 375I1n 52.580 52.5 112.5 130 |
|
0.5/10P10 |
10/15 |
|||
|
0.2S/10P15 |
10/15 |
|||
|
0.5/10P15 |
15/15 |
|||
|
0.2S/0.5/10P10 |
10/15/15 |
|||
|
0.5/0.5/10P10 |
20/20/10 |
|||
|
0.5/10P10/10P10 |
20/10/10 |
|||
|
LZZBJ9-10 400/5 |
0.2S/0.5 |
10/20 |
63 |
130 |
|
LZZBJ9-10 500/5 |
0.2S/0.5 |
10/15 |
||
|
LZZBJ9-10 600/5 |
0.2S/0.5 |
10/20 |
||
|
0.2S/10P10 |
10/15 |
|||
|
0.2S/10P15 |
10/15 |
|||
|
0.2S/10P20 |
10/15 |
|||
|
0.5/10P10 |
10/15 |
|||
|
0.5/10P15 |
20/15 |
|||
|
0.5/10P20 |
20/15 |
|||
|
0.2S/0.5/10P10 |
10/15/15 |
|||
|
0.5/0.5/10P10 |
20/20/10 |
|||
|
0.5/10P10/10P10 |
20/10/10 |
|||
|
LZZBJ9-10 800/5 |
0.2S/10P10 |
10/15 |
80 |
160 |
|
0.2S/10P15 |
10/15 |
|||
|
0.2S/10P20 |
10/15 |
|||
|
0.5/10P10 |
10/15 |
|||
|
0.5/10P15 |
20/15 |
|||
|
0.5/10P20 |
20/15 |
|||
|
0.2S/0.5/10P10 |
10/10/15 |
|||
|
0.2S/0.5/10P10 |
10/20/20 |
|||
|
0.2S/0.5/10P15 |
10/20/15 |
|||
|
0.2S/0.5/10P20 |
10/20/15 |
|||
|
0.5/10P10/10P10 |
20/20/20 |
|||
|
LZZBJ9-10 1000/5 |
0.2S/10P10 |
10/15 |
||
|
0.2S/10P15 |
10/15 |
|||
|
0.2/10P10 |
10/15 |
|||
|
0.2/10P15 |
15/15 |
|||
|
0.2/10P20 |
15/15 |
|||
|
0.5/10P10 |
10/15 |
|||
|
0.5/10P15 |
20/15 |
|||
|
0.5/10P20 |
20/15 |
|||
|
0.2S/0.5/10P10 |
10/20/15 |
|||
|
0.2/0.5/10P10 |
10/20/15 |
|||
|
0.2/0.5/10P15 |
10/20/15 |
|||
|
0.2/0.5/10P20 |
10/20/15 |
|||
|
0.5/10P10/10P10 |
20/20/20 |
|||
|
LZZBJ9-10 1200/5 |
0.2S/10P10 |
15/15 |
100 |
160 |
|
0.2S/10P15 |
15/15 |
|||
|
0.2/10P10 |
15/15 |
|||
|
0.2/10P15 |
15/15 |
|||
|
0.2/10P20 |
15/15 |
|||
|
0.5/10P10 |
15/15 |
|||
|
0.5/10P15 |
30/15 |
|||
|
0.5/10P20 |
30/15 |
|||
|
0.2S/0.5/10P10 |
15/15/15 |
|||
|
0.2/0.5/10P10 |
15/15/15 |
|||
|
0.2/0.5/10P15 |
15/15/15 |
|||
|
0.2/0.5/10P20 |
15/15/15 |
|||
|
0.5/10P10/10P10 |
30/20/20 |
|||
|
LZZBJ9-10 1500/5 |
0.2S/10P10 |
10/15 |
||
|
0.2S/10P15 |
20/15 |
|||
|
0.2S/10P20 |
20/15 |
|||
|
0.5/10P10 |
15/15 |
|||
|
0.5/10P15 |
30/15 |
|||
|
0.5/10P20 |
30/15 |
|||
|
0.2S/0.5/10P10 |
10/15/15 |
|||
|
0.2S/0.5/10P15 |
10/15/15 |
|||
|
0.2S/0.5/10P20 |
10/15/15 |
|||
|
0.5/10P10/10P10 |
30/20/20 |
|||
|
LZZBJ9-10 2000/5 |
0.2S/10P10 |
10/15 |
||
|
0.2S/10P15 |
15/15 |
|||
|
0.2S/10P20 |
15/15 |
|||
|
|
|
|||
|
0.5/10P10 |
30/15 |
|||
|
0.5/10P15 |
30/15 |
|||
|
0.5/10P20 |
30/15 |
|||
|
0.2S/0.5/10P10 |
10/30/15 |
|||
|
0.2S/0.5/10P15 |
10/30/15 |
|||
|
0.5/10P10/10P10 |
30/20/20 |
|||
|
LZZBJ9-10 2500/5 |
0.2S/10P10 |
15/20 |
||
|
0.2S/10P15 |
15/15 |
|||
|
0.2S/10P20 |
15/15 |
|||
|
0.5/10P10 |
60/20 |
|||
|
0.5/10P15 |
60/15 |
|||
|
0.5/10P20 |
60/15 |
|||
|
10P10/10P10 |
20/20 |
|||
|
0.2S/0.5/10P10 |
15/60/20 |
|||
|
0.2S/0.5/10P15 |
15/60/15
|
LZZBJ9-10电流过去接线图方式：
相关的产品
一、低压互感器类
LQZ(J)1-0.66、LQZJ4-0.66；LM-0.5；LMZ1-0.5、LMZJ1-0.5；LMZ1-0.66、LMZJ1-0.66；LMZ2-0.66、LMZ3-0.66；LMZW1-0.5、LMZW2-0.5系列；BH-0.66系列Ⅰ、Ⅱ、Ⅲ型；SDH/CDS、MES、MSQ/MFO、LN-0.66、LMK-0.66系列；LQG-0.66、LQG-0.5系列； BLZ-1K；MR、PR、RCT系列电流互感器；电度表用精密电流互感器；小型微型零序电流互感器；磁环线圈；JDZ-1、JDG4-0.5、JDG-0.5系列；JSGW-0.5电压互感器；LYM-0.5型电流互感器等等。
二、高压电流互感器类
LZZB1-10、LZZBJ-10、LZZJ-10、LZZQB6-10、LZZBJ9-10、LZZBJ9-10A、LZZBJ9-10B、LZZBJ9-10C、LZZBJ18-10、LZZBJ71-10、LZZBJ6-10；LZZBJ9-12(AS12/150b/2s)；LM-6、LM-10、LMCD-10、LMZ1-10、LMZJ1-10Q、LMZD2-10、LMZD1-20、LMZB6-10、LMZBJ-10；LZZJ-10；LA-10、LAJ-10Q、LAZBJ-10；LFZ1-10、LFZB8-10、LFS-10、LFC-10、LFCD-10、LFSQ-10Q、LFSB-10；LQZBJ-10、LQJ8-10、LQJ-10、LQJC-10； LZJC-10； LZX-10； LDJ-10Q/210、LDZJ1-10、LZZBJ10-10；LJWD1-10、LB-10、LBZ-10；LZZW-10； LZZB7-35、 LZZBJ9-35、LDZB8-35、LCZ-35Q；LZZBW-10、12型电流互感器；LCWD1-35、LABN1-35、LB6-35、LABN6-35、LB-35、LJWD-35、LZZBJ4-35型电流互感器；真空断路器专用互感器等等
三、高压电压互感器类
JDZ-6、JDZ-10、JDZ-6Q、JDZ-10Q、JDZJ-6Q、JDZJ-10Q、JDZ10-10、RZL-10、JDZX10-10、REL-10、JDZXF71-10、JDZC-10、JDZF8-10、JDZX11-10；JDZXW-10、JDZW-10、12；JDZ9-10、JDZ9-35、JDZ8-10、JDZX8-10、JDJ-6、JDJ-10、JDJ-35、JSJB-10、JSJW-6、JSJW-10、JD6-35、JDX6-35、JDJ2-35、JDN2-35、JDJJ1-35、JDJJ2-35、JDXN2-35、JDZX9-10型电压互感器；JDZX6-35、JDZ8-35W、JDZX8-35、JDZ9-35、JDZX9-35、JDZXF71-35、JDZW-35、JDZXW-35、JSZW-6、JSZW-10、JSZW3-6、JSZW3-10、JSZG-10、JSZK2-6、10(F)抗铁磁谐振三相电压互感器等等。
四、零序互感器类
LXK-Φ80、LXK-Φ100、LXK-Φ120、LXK-Φ140、LXK-Φ150、LXK-Φ180、LXK-Φ200、LXK-Φ220、LXK-Φ250；LJK-Φ80、LJK-Φ100、LJK-Φ120、LJ-2、LJ-4、LJ-7；LJM-1、LJM-2、LJM-3、LJZ-Φ65、LXZ-Φ75、LJ-Φ75、LKZB-0.5、LCT-Φ100、LCT-Φ120、LCT-Φ185、LCT-Φ200、LCT-Φ250系列零序电流互感器等等。
五、计量箱、限流电抗器类
FD2放电线圈(6、10KV油浸式)、FDGE8、FDGE9干式10KV、FD2单相油浸式35KV放电线圈；JLS-6、JLS-10、JLS-35、JLSJWH-6、JLSJWH-10 、JLSJWS-6、JLSJWS-10、JLS3-10户外油浸式高压电力计量箱；JLSG-10、JLSZ1-10、 JLSZW-6、JLSZW-10型户外干式高压电力计量箱；XD1-12、XD1-14、XD1-16、XD1-20、XD1-25、XD1-30、XD1-40；XD2-12、XD2-14、XD2-16限流电抗器等等。
特殊型号规格尺寸可来电,咨询定制。
