全封闭干式放电线圈

上海互凌电气有限公司 / 2017-05-22

  摘要,本文主要介绍全封闭干式放电线圈的选型,全封闭放电线圈接线图,全封闭干式放电线圈型号含义,外形尺寸,及产品结构特点等内容。

  一、全封闭干式放电线圈概述

  全封闭干式放电线系单相户内、户外装置,环氧树脂绝缘的全封闭产品与高压并联电容器组并联连接,当电容器组与系统断开后,能在5S内将电容器组上的剩余电压由√2Un降至50V以下。

  在正常运行时,二次绕组可以做电压指示,剩余绕组接成开口三角,当电容器极间局部发生故障时,会产生零序电压,驱动继电保护装置。

  二、全封闭干式放电线圈结构组成

  封闭干式放电线圈,它包括有铁芯、线圈、与线圈分别连接的高、低压端子,其特点在于铁芯及线圈全封闭浇注在由多个伞裙体构成的曲面外形的干态绝缘体内,高压端子位于绝缘体上端,低压端子位于绝缘体下部

  三、全封闭干式放电线圈特点优势

  本型放电线圈的特点为体积小,重量轻,无局部放电,抗过电压能力强,空载损耗小,防污能力强,使用安装方便,免维护,是替代油侵式放电线圈的首选产品。

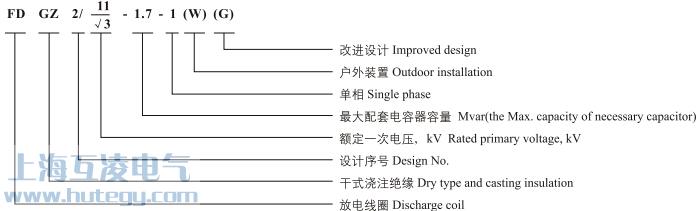

  四、全封闭干式放电线圈的型号及含义说明

全封闭干式放电线圈型号含义

  FD(G、Z)2/6.3/√3-1.7-1放电线圈

  FD(G、Z)2/6.6/√3-1.7-1放电线圈

  FD(G、Z)2/11/√3-1.7-1放电线圈

  FD(G、Z)2/11/√3-2.5-1放电线圈

  FD(G、Z)2/6.3/√3-3.4-1放电线圈

  FD(G、Z)2/10-1.7-1放电线圈

  FD(G、Z)2/10-2.5-1放电线圈

  FD(G、Z)2/10-3.4-1放电线圈

  FD(G、Z)2/6.3/√3-1.7-1W(G)放电线圈

  FD(G、Z)2/6.6/√3-1.7-1W(G)放电线圈

  FD(G、Z)2/11/√3-1.7-1W(G)放电线圈

  FD(G、Z)2/11/√3-2.5-1W(G)放电线圈

  FD(G、Z)2/11/√3-3.4-1W(G)放电线圈

  FD(G、Z)2/10-1.7-1W(G)放电线圈

  FD(G、Z)2/10-2.5-1W(G)放电线圈

  FD(G、Z)2/11/√3-3.4-1放电线圈

  FD(G、Z)2/10-3.4-1W(G)放电线圈

  五、全封闭干式放电线圈选型及放电线圈接线图

  (1)FDG型的设计选择

  不需要提供测量或保护信号时,宜选用无二次绕组放电线圈。

系统
电压
kV
电容器总容量
Mvar
电容器串联段数
放电线圈放电容量Mvar
放电线圈台数
放电线圈一次电压,kV
接线图
电容器段电压
放电线圈电压
6
< 5.1
1
1.7
3
6.6/√3
7.2/√3
图a
5.1~10
3.4
7.2/√3
10
< 5.1
1.7
11/√3
12/√3
5.1~10
3.4
12/√3
35
< 20
4
1.7
24
5.5


6
6
图b
20~40
3.4
40~60
5
< 40
2
3.4
12
11
12
图c
40~60
5
12
66
< 80
4
3.4
24
10.5
12
图d
80~120
5
11.5
110
< 120
4
5
24
17.5
20
图d
19.1
< 160
8
3.4
48
8.8
10
图e

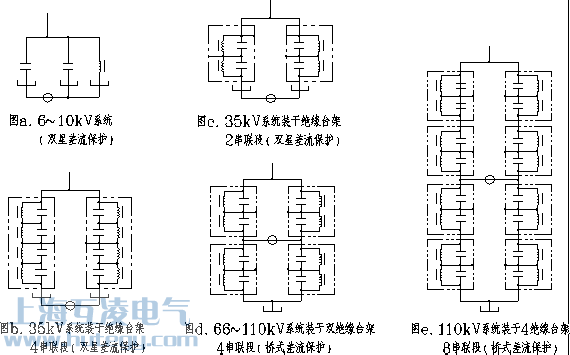

 全封闭干式放电线圈接线图ABCDE

  (2)FDGE型的设计选择

  FDGE型带二次绕组放电线圈主要用开口三角保护接线的电容器组,有100V及100/√3V两个二次绕组,其中100V用于开口三角电压保护,100/√3V用于测量电压。

  由于开口三角信号在电容器组容量较大时很弱,所以对6~10kV系统建议电容器组容量不大于3000kvar,对于35kV系统不大于5000kvar。





系统
电压
kV
电容器总容量
Mvar
放电线圈放电容量Mvar
放电线圈台数
放电线圈一次电压,kV
接线图
电容器段电压
放电线圈电压
6
< 5.1
1.7
3
6.6/√3
6.6/√3
图f
5.1~10
1.7
7.2/√3
7.2/√3
10
< 5.1
1.7
11/√3
11/√3
5.1~10
3.4
12/√3
12/√3
35
< 30
10
38.5/√3
38.5/√3
42/√3
42/√3

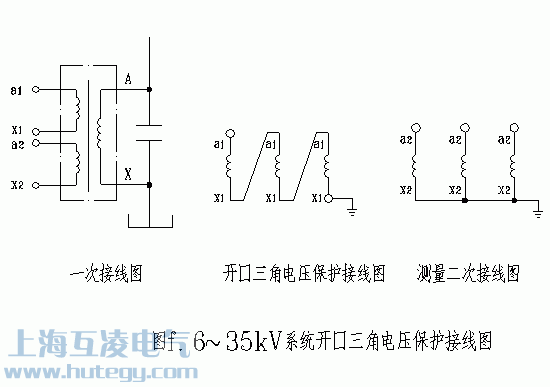

全封闭干式放电线圈开口三角接线

  (3)FDGEC型的设计选择

  当电容器组采用差压保护时,应选用FDGEC型一次带中间抽头的放电线圈,差压保护对电容器组的每一相都测量不平衡差压,因此保护灵敏度较高,适用于任意电容器组容量。

系统
电压
kV
电容器总容量
Mvar
放电线圈放电容量Mvar
放电线圈台数
放电线圈一次电压,kV
接线图
电容器段电压
放电线圈电压
35
< 30
10
3
11+11
11+11
图g
12+12
12+12

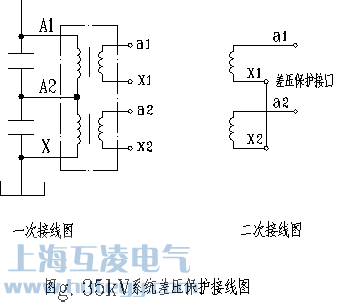

 全封闭干式放电线圈35kv系统差压保护接线图

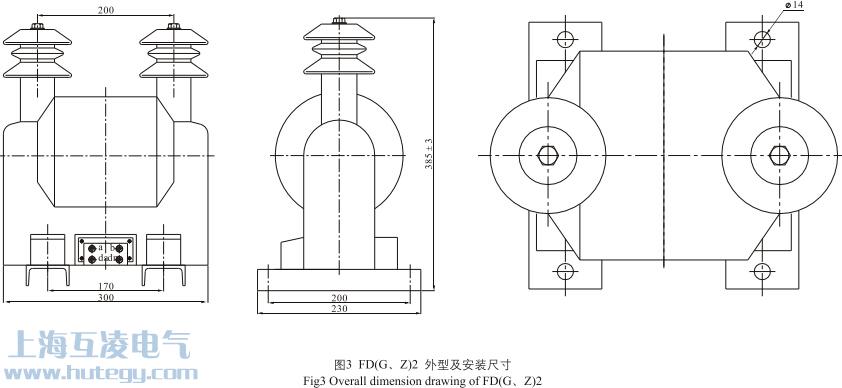

  六、全封闭干式放电线圈外形尺寸图

外形尺寸图

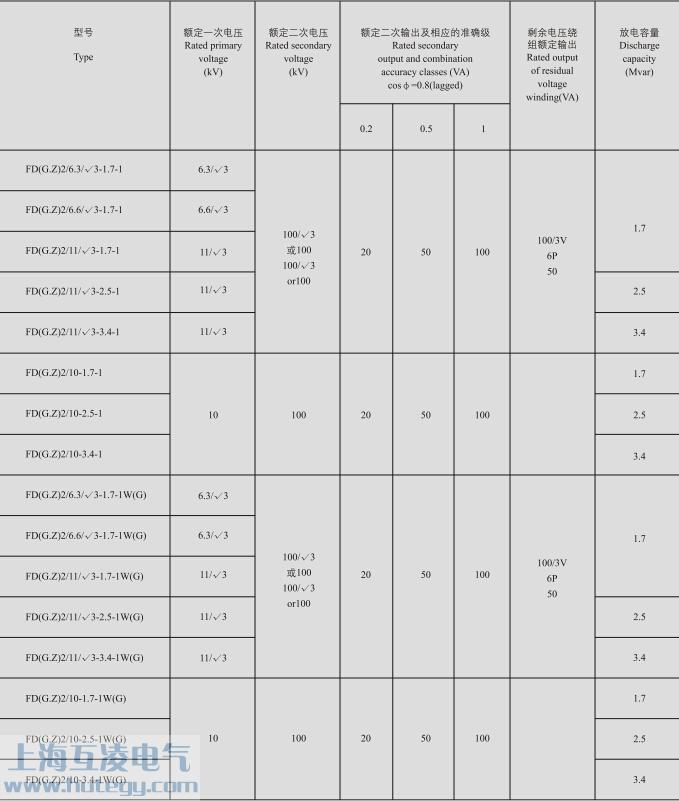

  七、全封闭干式放电线圈参数表

全封闭干式放电线圈参数表
