LZZB6-10Q電流互感器

概述

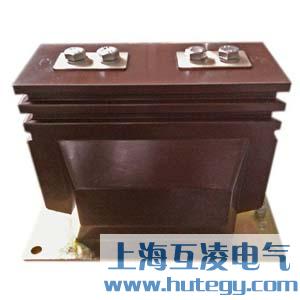

LZZB6-10Q電流互感器為環氧樹脂澆注絕緣全封閉支柱式產品，適用於額定頻率50Hz或60Hz、額定電壓10kV及以下的電力係統中，作電能計量、電流測量和繼電保護用。本產品符合IEC44-1及GB1208《電流互感器》標準。

結構簡介

LZZB6-10Q電流互感器為支柱式結構，一次繞組和二次繞組及其鐵心組合在一起的器身封閉在環氧樹脂混合料的澆注體內，一次繞組P1、P2端由產品頂部引出，二次繞組接線端S1、S2由產品下部側麵引出。

技術表

1、LZZJB6-10Q，LZZB6-10Q電流互感器額定絕緣水平：12/42/75kV
2、額定二次電流：5A、1A

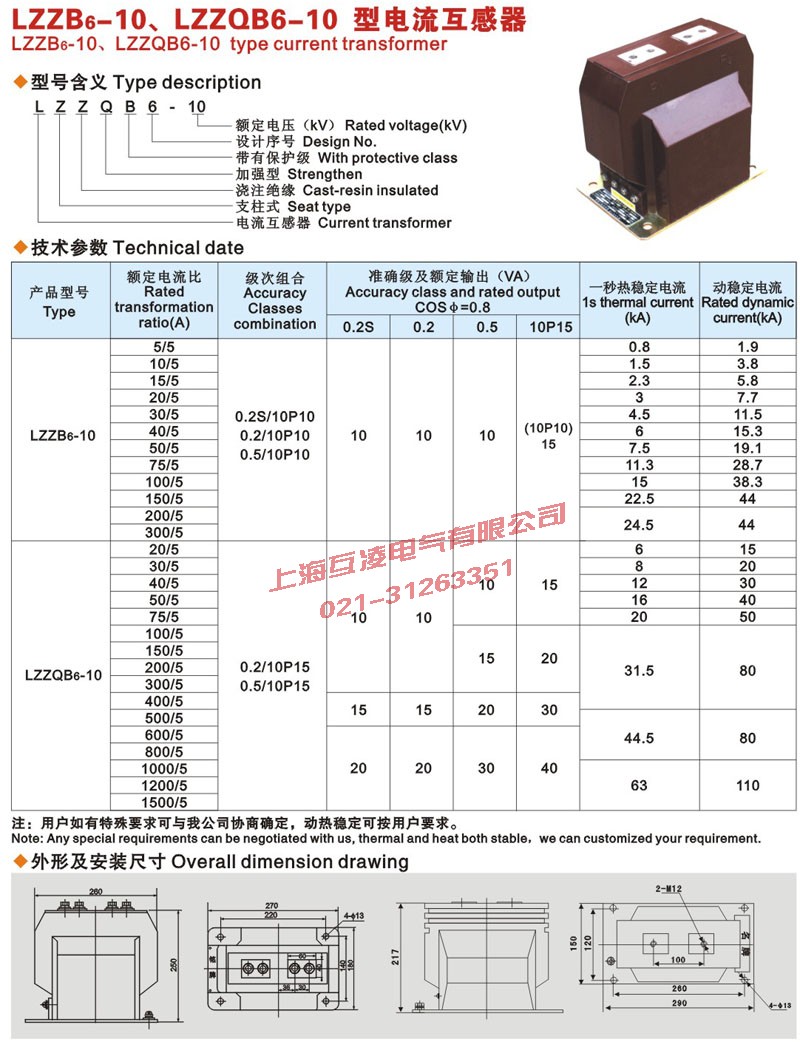

3、額定一次電流、準確級組合、額定輸出及額定短時電流見表
4、局部放電水平符合GB1208《電流互感器》標準

常見故障

電流互感器的常見故障往往與製造缺陷有關，具體如下：
1)電流互感器的絕緣很厚，有的絕緣包繞鬆散，絕緣層間有皺折，加之真空處理不良，浸漬不完全而造成含氣空腔，從而易引起局部放電故障。
2)電容屏尺寸與排列不符合設計要求，甚至少放電容屏，電容極板不光滑平整，甚至錯位或斷裂，使其均（jun1）壓特性破壞。因此，當局部固體絕緣沿麵的電場強度達到一定數值時，就會造成局部放電。 上述局部放電的直接後果是使絕緣油裂解，在絕緣層間生成大量的x臘，介損增大。這種放電是有累積效應的，任其發展下去，油中氣體分析將可能出現電弧放電的特征。
3)由於絕緣材料不清潔或含濕高，可能在其表麵產生沿麵放電。這種情況多見於一次端子引線沿墊塊表麵放電。
4)某些連接鬆動或金屬件電位懸浮將導致火花放電，例如一次繞組支持螺母鬆動，造成一次繞組屏蔽鋁箔電位懸浮，末屏引線接觸或焊接不良甚至斷線，均會引起此類故障。
5) -次連接夾板、螺栓、螺母鬆動，末屏接地螺母鬆動，抽頭緊固螺母鬆動等，均可能使接觸電阻增大，從而導致局部過熱故障。此外，現場維護管理不當也應引起重視。例如，互感器進水受潮，雖然可能與製造廠的密封結構和密封材料有關，但是，也有維護管理的問題。一般來說，現場真空脫氣不充分或者檢修時不進行真空幹燥，致使油中溶解氣體易飽和或油紙絕緣中殘存氣泡和含濕較高。所有這些，都將給設備留下安全隱患。

變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一台產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，並聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小於線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
