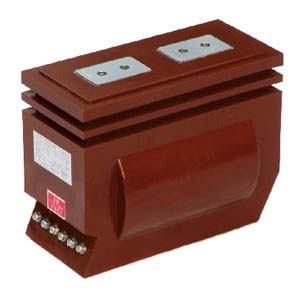

LZZBJ12-10B电流互感器

用途

LZZBJ12－10B型电流互感器供额定频率50—60HZ，额定电压10KV及以下户内装置的电力系统中，作计量和监控保护用。
结构特点:本产品为支柱式结构，采用环氧树脂全封闭浇注成型，具有精度高、局部放电量低、体积小、重量轻、动热稳定倍数大、耐潮湿及污秽、全工况、免维护等特点。

技术数据

额定电压 10kV 50Hz
额定绝缘水平 一次对二次及地 11.5／42／75kV
二次之间及地3kV 2min
额定二次电流 5A或1A
测量级仪表保安系数 ≤10
局部放电水平 附和GBl208—1997视在放电量≤20PC

校验方法

在进行电流互感器误差试验之前，通常需要检查极性、退磁、准确度等试验。

原理

是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
