LMZ-10Q电流互感器

本页摘要：

本页有LMZ-10Q电流互感器的接线图，外形尺寸图，技术参数，结构特征及产品选型上的相关问题的内容。

产品优点：爬距大，耐湿，防潮能力强，变比跨度大等。

一、概述

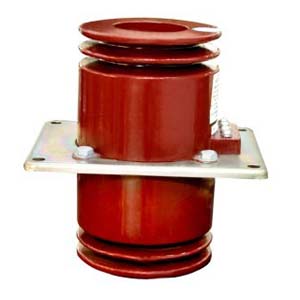

LMZ-10Q电流互感器铁心为环形，由优质冷轧硅钢片制成并经真空热处理，二次线圈沿圆周均匀地缠绕在铁心上。

器身由两个铁心组合，对称地扎在金属支持件上，依靠模具定位。二次线圈的引出接线座有1S1、1S2、2S1、2S2标志。
本型互感器采用环氧树脂混合胶浇注成型，外壁加有伞裙，增大爬电比距，有优越的绝缘性能和防潮、防霉性能，产品适用于湿热带地区和凝露环境。

二、原理

LMZ-10Q电流互感器及全部电流互感器原理是都是依据电磁感应原理制成的。电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。电流互感器是把一次侧大电流转换成二次侧小电流来测量 ，二次侧不可开路。

三、参数

额定绝缘水平：12/42/75kV
负荷的功率因数：cosφ=0.8(滞后)
额定二次电流：5A(或1A.2A)
表面爬电距离：LMZ1-10：160mm；
LMZ1-10Q：230mm；
LMZ1-10：230mm；

四、校验方法

在进行电流互感器误差试验之前，通常需要检查极性、退磁、准确度等试验。

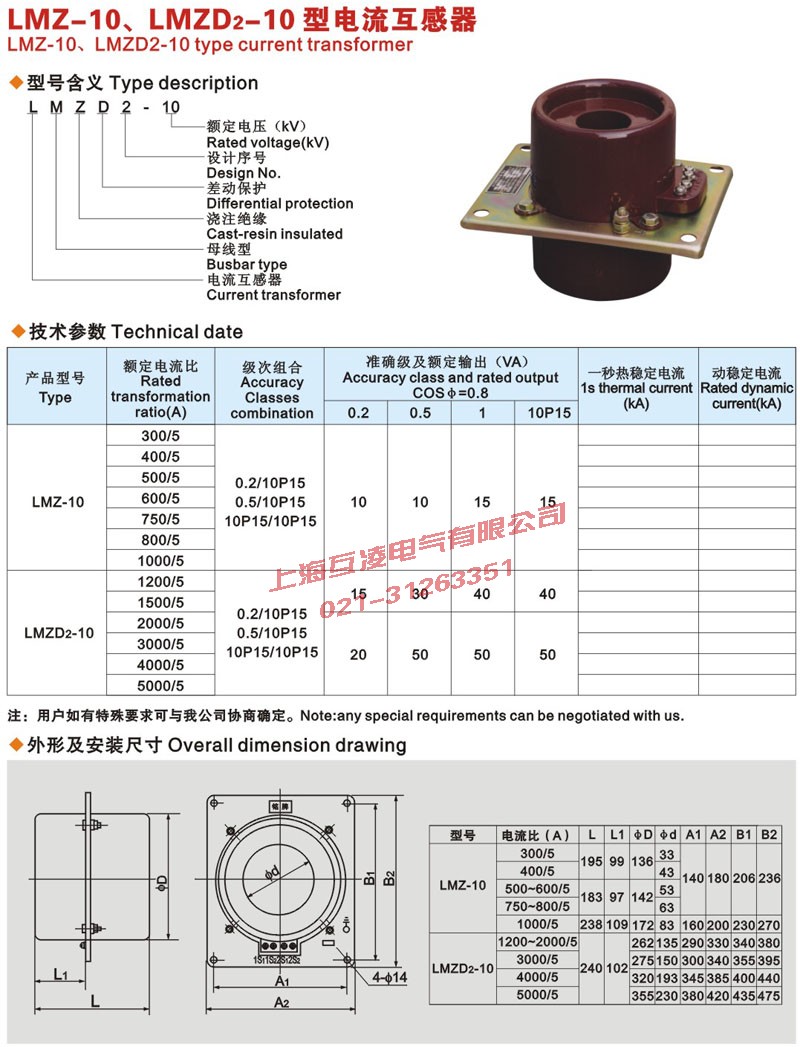

五。LMZ-10外形尺寸及安装尺寸

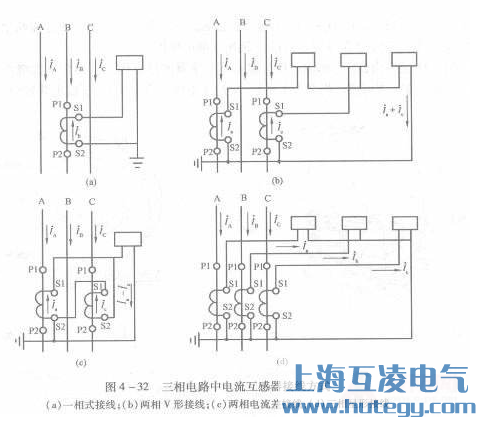

六、接线方式

1、三相完全星形接线可以准确反映三相中每一相的真实电流。该方式应用在大电流接地系统中，保护线路的三相短路、两相短路和单相接地短路。a图

2、两相两继电器不完全星形接线可以准确反映两相的真实电流。该方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路和两相短路。b图

3、两相差接反映两相差电流。该接线方式应用在6～10kV中性点不接地的小电流接地系统中，保护线路的三相短路、两相短路、小容量电动机保护、小容量变压器保护。C图

4、单相接线在三相电流平衡时，可以用单相电流反映三相电流值，主要用于测量回路。d图

5、两相三继电器完全星形接线，流入第三个继电器的电流是Ij＝Iu＋Iw＝－Iv。该接线方式应用在大电流接地系统中，保护线路的三相短路和两相短路。

七、电流互感器选型：

本产品相当于：LMZJ－10电流互感器、LMZBJ6－10电流互感器、LAJ－10电流互感器、LDZJ－10电流互感器，等互感器，这些电流互感器都为穿墙式电流互感器

怎么选型适合的电流互感器建议按三个方面综合考虑：

1、根据负荷电流的大小选择变比，一般按照60-80的%额定电流选择比较理想；

2、计量用的互感器就选精确度高点（0.5级足矣），测量用的可以更低点；

3、根据配电柜的布局选择穿心式或普通式互感器，强烈建议使用普通式，穿心式的固定支撑问题一直做的不太可靠，如果布局实在狭小也只好用穿心式了； 另外提醒注意以下几点：

1、有多个二次绕组的电流互感器一定要把闲置的二次接线端用铜芯线牢固的短接起来；

2、切记严禁在电流互感器二次侧安装保险、空气开关之类的保护元件；

3、必须在停电后才能在电流互感器上作业，千万不要带电拆、装电流互感器；

5、电流互感器出现开裂、变色、变形、发热等现象时立即切断电源，不要扛。 电流互感器二次容量的计算及选择
