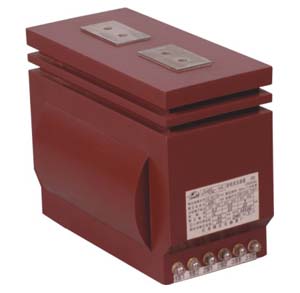

LZZBJ12-10A电流互感器

特点

LZZBJ12-10A电流互感器供50Hz、10KV及以下电力系统操作电能计量、电流测量与监视及继电保护用。
本产品为全封闭支柱式结构，采用环氧树脂浇注绝缘。
外绝缘爬电比距满足Ⅱ级污秽等级要求。
产品执行GB1208—97《电流互感器》标准。

技术数据

额定电压 10kV 50Hz
额定绝缘水平 一次对二次及地 11.5／42／75kV
二次之间及地3kV 2min
额定二次电流 5A或1A
测量级仪表保安系数 ≤10
局部放电水平 附和GBl208—1997视在放电量≤20PC

校验方法

在进行电流互感器误差试验之前，通常需要检查极性、退磁、准确度等试验。

额定电压

电流互感器额定电压不小于装设点线路额定电压。

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
