LFS-10Q电流互感器

概述

LFS-10Q电流互感器为环氧树脂浇注绝缘全封闭支柱式产品，适用于额定频率50Hz或60Hz,额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。

简介

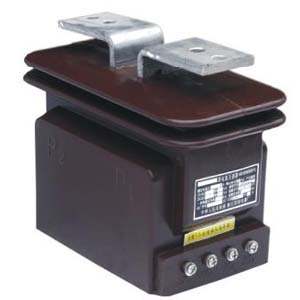

LFS-10Q电流互感器为环氧树脂浇注绝缘全封闭结构，具有优良的绝缘性能和防潮能力，体积小。重量轻，适宜于任何位置、任意方向安装。

额定参数

1 额定绝缘水平：12/42/75 kV；
2 额定二次电流：5A,1A；

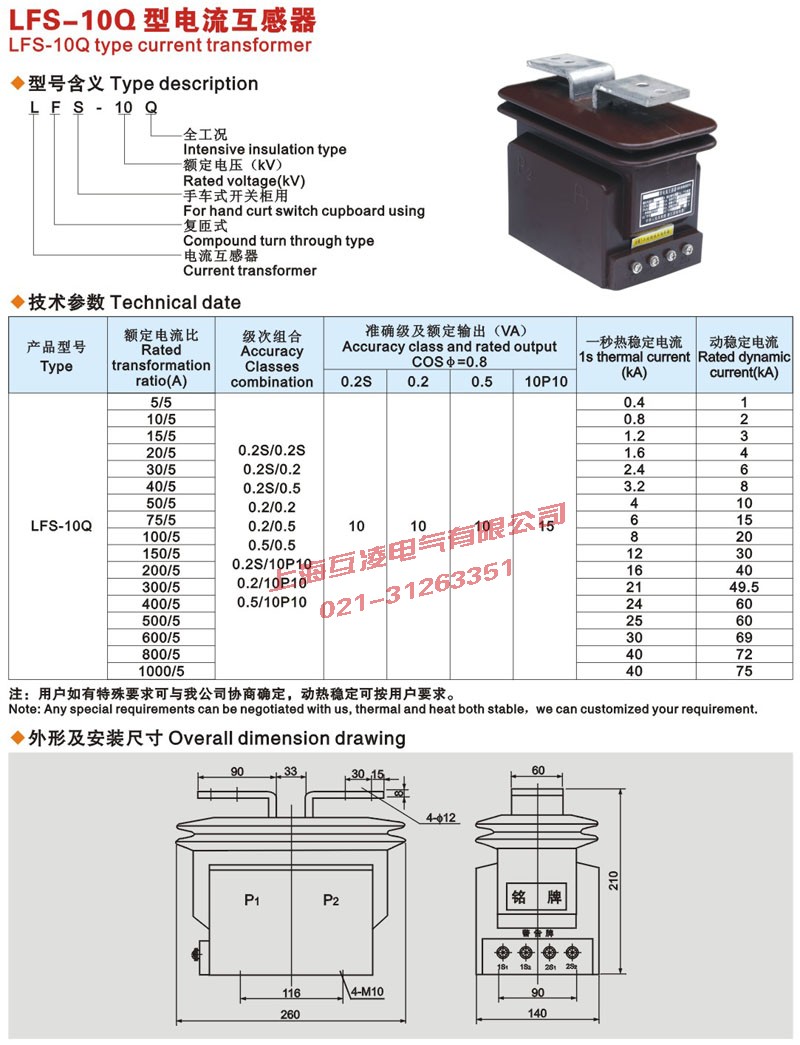

3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表：
4 局部放电水平符合GB1208《电流互感器》标准；
5 污秽等级：Ⅱ级；

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
