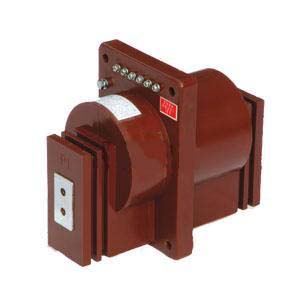

LFZB8-10A电流互感器

LFZB8-10A电流互感器概述

LFZB8-10A,B电流互感器为环氧树脂浇注全封闭穿墙式结构，适用于额定频率为50Hz或60Hz，额定电压为10kV及以下的电力系统中作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。

简介

本型电流互感器为全封闭穿墙式结构，该产品体积小，安装方便，是取代LA-10、LAJ-10、LFZ-10的新一代产品。

LFZB8-10A电流互感器额定参数

1 额定绝缘水平：12/42/75 kV；
2 额定二次电流：5A,1A；

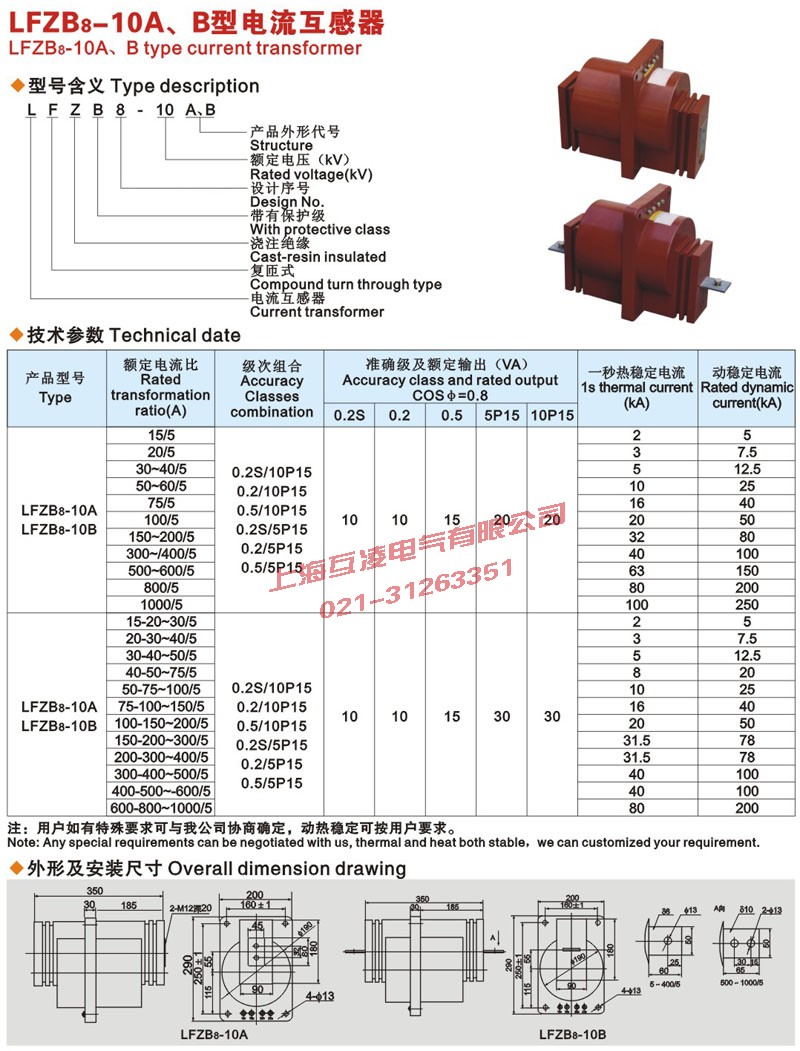

3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表：
4 局部放电水平符合GB1208《电流互感器》标准；
5 污秽等级：Ⅱ级；

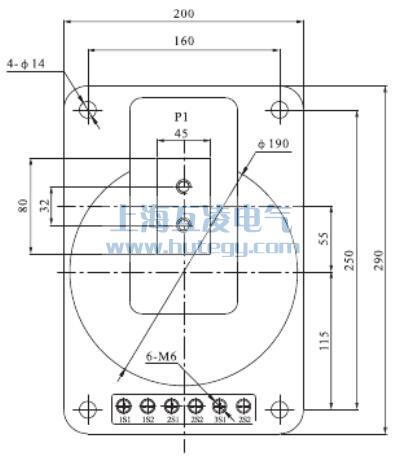

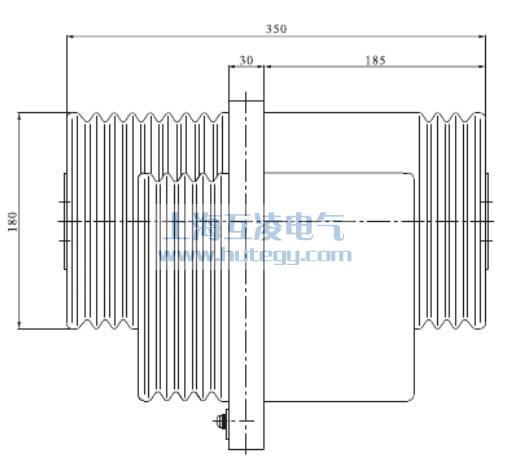

LFZB8-10A电流互感器外形尺寸图

原理

是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
