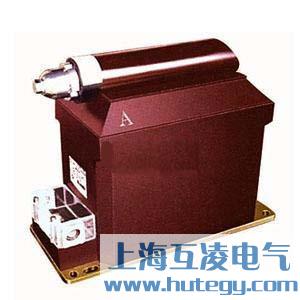

JDZX18-6R1电压互感器为单相户内用全封闭型环氧树脂浇注产品,供额定频率为50Hz或60Hz,设备最高电压12kV及以下交流系统中做电压、电能测量及继电保护用。带熔断器保护,及剩余电压绕组。
1.海拔高度低于3000米;
2.周围环境温度不高于+40C,不低于- 5度;
3.周围空气的相对湿度不大于85%;
4.满足II 污秽等级;
5.安装场所无腐蚀性的气体。
1 产品标准:GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离:满足II级污秽等级;
3 负荷的功率因数: COS∮=08(滞后)

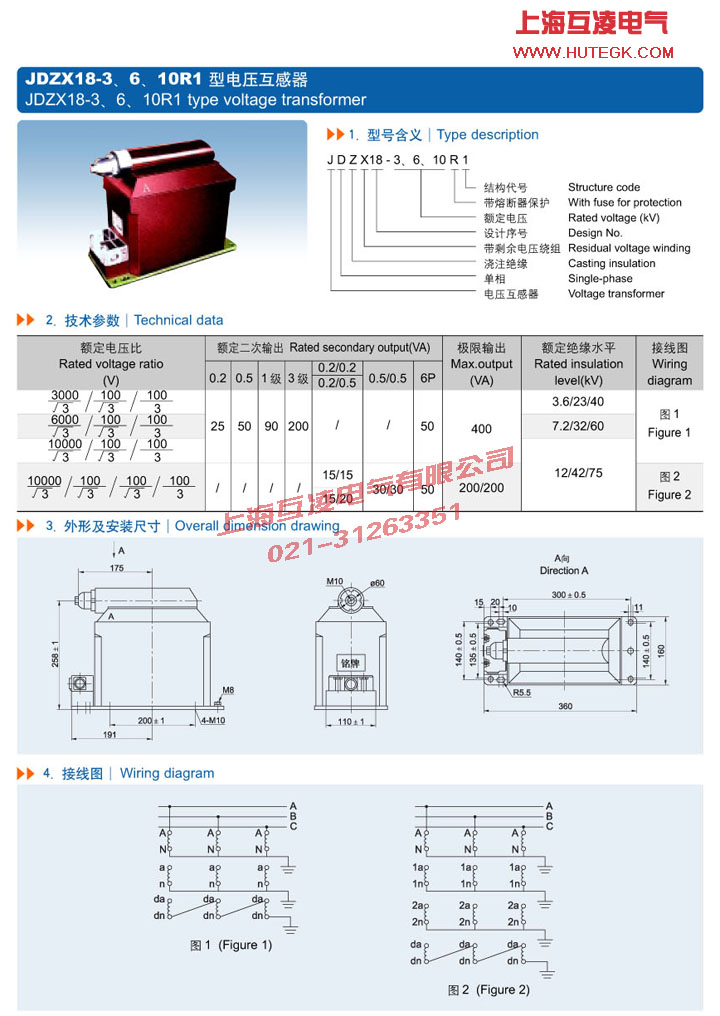

4 JDZX18-6R1其他技术参数见下表:
Model 型号 |
Rated voltage radio (kV) 额定电压比 |
Combined accuracy or Combined accuracy classes 准确级组合 |
Rated output (VA) 额定输出 |
ltimate output (VA) 极限输出 |
Rated insulation level (kV) 额定绝缘水平 |
JDZX18-3R | 3/√3/0.1√3/0.1/3 | 0.2/6P(3P) | 15/100 | 400 | 3.6/25/40 |
0.5/6P(3P) | 30/100 | ||||
JDZX18-6R | 6√3/0.1√3/0.1/3 | 0.2/6P(3P) | 15/100 | 400 | 7.2/32//60 |
0.5/6P(3P) | 30/100 | ||||
JDZX18-10R | 10√3/0.1√3/0.1/3 | 0.2/6P(3P) | 25/100 | 400 | 12/42/75 |
0.5/6P(3P) | 50/100 |
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。
