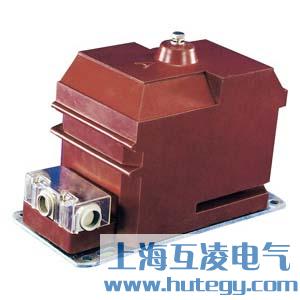

JDZX10-3電壓互感器

  • JDZX10-3電壓互感器

  • 產品名稱:JDZX10-3電壓互感器
  • 型號:JDZX10-3
  • 品牌:上海互淩
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經曆,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZX10-3電壓互感器價格下載 JDZX10-3電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和係統圖、額定電壓、額定電流等
  • 2、控製、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    使用條件

    1.海拔高度不超過3000米;
    2.周圍環境溫度不高於+40C,不低於- 5度;
    3.周圍空氣的相對濕度不大於85%( 20度 ;
    4.滿足II 汙穢等級;
    5.安裝場所無腐蝕性的氣體;
    6.額定絕緣水平:JDZX10-3型3.6/25/40kV。

    概述

    電壓互感器JDZX10-3為單相、戶內、幹式全封閉產品,使用時三台一組,JDZX10-3、6、10為Yo/ Yo/[連接,JDZXF10-3、6、10為Yo/Yo/Yo/[連接。分別適用於額定頻率50Hz,60Hz,額定電壓為 3, 6, 10kV電力係統中作電能計量、電壓監控和繼電保護用。

    結構

    JDZX10-3電壓互感器為全封閉結構,繞組為環氧樹脂全真空澆注全絕 緣結構。鐵芯采用優質矽鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕,安裝僅占有 限空間。所有繞組完全澆注在環氧樹脂中,具有優良的絕緣性能耐衝擊和機械壓力,並可以保護繞 組不受潮。一次繞組引出線端子的標誌為A,N;二次繞組引出線測量級端子的標誌為a, n,保護級 端子的標誌為da,do均在澆注體上清晰標注.在夾件上的接地標誌旁有接地螺栓供接地用,下部支 架供安裝用。整體結構緊湊,使用方便。JDZX10-3,6、10互感器的連接組標號為,1/1/1/12-12, JDZXF10-3、6、10互感器的連接組標號為1/1/1/1/12/12-12,三台單相三繞組電壓互感器連組為(剩餘電壓繞組接成開口三角形)。

    技術表

    1 產品標準:GB12O7-2006《電磁式電壓互感器》;
    2 產品表麵爬電距離:滿足II級汙穢等級;
    3 負荷的功率因數: COS∮=08(滯後);
    4 JDZX10-3其他技術參數見下表:

    型號 額定電壓比 (kV) 準確級組合 額定輸出(VA) 極限輸出 (VA) 額定絕緣水平(kV)
    JDZX10-3 3/√3/0.1/√3/0.1/3  0.2/6P(3P) 10/50 150 3.6/25/40
    JDZX10-6 6/√3/0.1/√3/0.1/3 7.2/32/60
    JDZX10-10 10/√3/0.1/√3/0.1/3 12/42/75

    電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次係統,二次側接測量儀表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。

    JDZX10-3電壓互感器接線圖

    JDZX10-3電壓互感器參數


    • 產品名稱:
    • JDZX10-3電壓互感器


    • 型號:
    • JDZX10-3

    本公司是一家具有多年成套配件生產曆史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電谘詢訂購。
    地址:http://www.qingfumama.com/JDZX10-3-397.html
