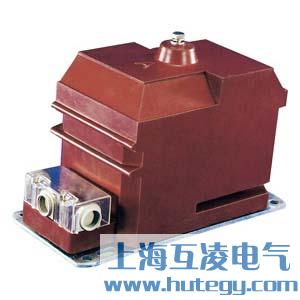

JDZX10-3B电压互感器

  • JDZX10-3B电压互感器

  • 产品名称:JDZX10-3B电压互感器
  • 型号:JDZX10-3B
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • JDZX10-3B电压互感器价格下载 JDZX10-3B电压互感器参数说明下载
  • 订货方案:
  • 1、提供接线方案图、用途和系统图、额定电压、额定电流等
  • 2、控制、测量及保护功能以及其他闭锁和自动装置的要求。
  • 3、互感器使用在特殊环境条件时,应在订货时详细说明。
  • 4、需要其它或超出附件、备件时应提出种类和数量。
  • 产品详情

    使用条件

    1.海拔高度不超过3000米;
    2.周围环境温度不高于+40C,不低于- 5度;
    3.周围空气的相对湿度不大于85%( 20度 ;
    4.满足II 污秽等级;
    5.安装场所无腐蚀性的气体;
    6.额定绝缘水平:JDZX10-6B型7.2/32/60kV 、JDZ10-10型12/42/75kV。

    JDZX10-3B电压互感器参数

    产品 额定电压比(V) 额定频率(Hz) 准确级及相应的额定输出 极限输出 额定绝缘水平 备注
    0.2 0.5 1 6P
    JDZX10-3B 3000√3/100/3/100/3 50,60 25 50 90 50 400 3.6/25/40 同REL10

    1 产品标准:GB1207-2006《电磁式电压互感器》
    2 产品表面爬电距离:满足II级污秽等级;
    3 负荷的功率因数: COS∮=08(滞后)
    4 JDZX10-6B其他技术参数见上表

    JDZX10-3B电压互感器接线方式

    JDZX10-3B电压互感器参数


    • 产品名称:
    • JDZX10-3B电压互感器


    • 型号:
    • JDZX10-3B

    本公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的专业化企业,是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。欢迎来电咨询订购。
