型号 | 额定电压比(V) | 准确级及三相额定二次输出(VA) | 极限输出(VA) | 额定绝缘水平(KV) |
JSZV12A-6R | 6000/100 | 0.5---90X√3 | 600X√3 | 7.2/32/60 |
6000/100/100 | 0.2/0.5---20X√3/20X√3 | 500X√3/500X√3 |
●负荷的功率因数COSΦ=0.8(滞后);
●海拔高度≤1000m,满足Ⅱ级污秽等级;
●产品性能符合标准:GB1207-1997(电压互感器);

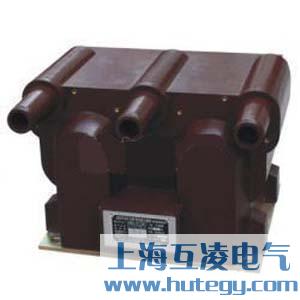

本型号电压互感器是专为XGW-12型户外交流固定工金属封闭开关而设计的。本型电压互感器一次绕组带熔断器保护,不仅提供100V测量电压,还提供220V操作电源供继路器使用。
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。
