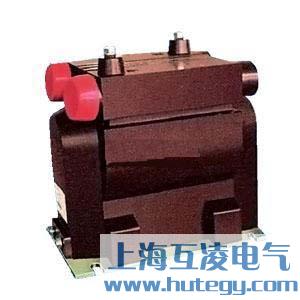

本型号电压互感器是户内环氧树脂浇注式支柱式全工况型产品,在额定频率为50HZ,额定电压为3/6/10KV以下的电力系统中作继电保护或电能测量用。
本互感器为全封闭结构,采用户内环氧树脂真空浇注而成,具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群,表面爬电距离大,二次出现端子加有金属保护罩密封,防雨、防尘、耐腐蚀,是老式油浸产品的理想替代品。
1、环境温度:最高温度45℃,平均温度不超过30℃,最低温度:-45℃。
2、海拔高度不超过1000M(超过请著明)
3、接地方式:中性点非有效接地系统
4、大气条件:无严重污染
产品 | 额定电压比(VA) | 额定二次输出(VA) | 极限输出(VA) | 额定绝缘水平(KV) | |||||
0.2 | 0.5 | 1 | 3 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | ||||
JDZ9-6R3 | 6000/100 | 30 | 80 | 150 | 250 | / | / | 600 | 7.2/32/60 |
1、额定绝缘水平:3.6/23/40KV
2、负荷的功率因数:cosφ=0.8(滞后)
3、表面爬电距离:
4、产品标准:GB1208-2006《电磁式电压互感器》
1、电压互感器一次有电流时,二次绕组不能短路,否则互感器将烧毁。
2、一次绕组的重复工频耐压,试验应在规定试验电压值得80%以下进行。
