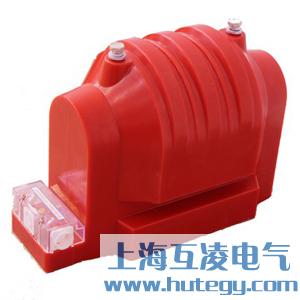

JDZ9-6Q电压互感器为全封闭结构,采用户内环氧树脂真空浇注而成,具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群,表面爬电距离大,二次出现端子加有金属保护罩密封,防雨、防尘、耐腐蚀,是老式油浸产品的理想替代品。
1、环境温度:最高温度45℃,平均温度不超过30℃,最低温度:-45℃。
2、海拔高度不超过1000M(超过请著明)
3、接地方式:中性点非有效接地系统
4、大气条件:无严重污染
1、额定绝缘水平:7.2/32/60KV
2、负荷的功率因数:cosφ=0.8(滞后)
3、表面爬电距离:
4、产品标准:GB1208-2006《电磁式电压互感器》
型号 | 额定电压比(V) | 额定二次输出(VA) | 极限输出(VA) | 额定绝缘水平(KV) | ||||||
0.2 | 0.5 | 1级 | 3级 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
JDZ9-6Q | 6000/100 | 40 | 100 | 200 | 240 | / | / | / | 500 | 7.2/32/60 |
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。
