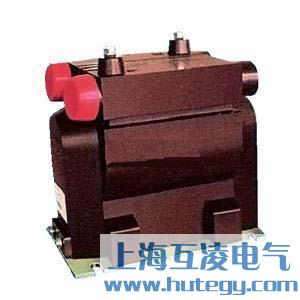

JDZ9-3R3电压互感器

  • JDZ9-3R3电压互感器

  • 产品名称:JDZ9-3R3电压互感器
  • 型号:JDZ9-3R3
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • JDZ9-3R3电压互感器价格下载 JDZ9-3R3电压互感器参数说明下载
  • 订货方案:
  • 1、提供接线方案图、用途和系统图、额定电压、额定电流等
  • 2、控制、测量及保护功能以及其他闭锁和自动装置的要求。
  • 3、互感器使用在特殊环境条件时,应在订货时详细说明。
  • 4、需要其它或超出附件、备件时应提出种类和数量。
  • 产品详情

    使用条件

    1、环境温度:最高温度45℃,平均温度不超过30℃,最低温度:-45℃。
    2、海拔高度不超过1000M(超过请著明)
    3、接地方式:中性点非有效接地系统
    4、大气条件:无严重污染

    概述

    电压互感器JDZ9-3R3是户内环氧树脂浇注式支柱式全工况型产品,在额定频率为50HZ,额定电压为3/6/10KV以下的电力系统中作继电保护或电能测量用。

    结构

    本互感器为全封闭结构,采用户内环氧树脂真空浇注而成,具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群,表面爬电距离大,二次出现端子加有金属保护罩密封,防雨、防尘、耐腐蚀,是老式油浸产品的理想替代品。

    JDZ9-3R3电压互感器变比

    产品 额定电压比(VA) 额定二次输出(VA) 极限输出(VA) 额定绝缘水平(KV)
    0.2 0.5 1 3 0.2/0.2
    0.2/0.5
    0.5/0.5
    JDZ9-3R3 3000/100 30 80 150 250 / / 600 3.6/23/40

    1、额定绝缘水平:3.6/23/40KV
    2、负荷的功率因数:cosφ=0.8(滞后)
    3、表面爬电距离:
    4、产品标准:GB1208-2006《电磁式电压互感器》

    注意事项

    1、电压互感器一次有电流时,二次绕组不能短路,否则互感器将烧毁。
    2、一次绕组的重复工频耐压,试验应在规定试验电压值得80%以下进行。

    JDZ9-3R3电压互感器接线图


    • 产品名称:
    • JDZ9-3R3电压互感器


    • 型号:
    • JDZ9-3R3

    本公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的专业化企业,是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。欢迎来电咨询订购。
