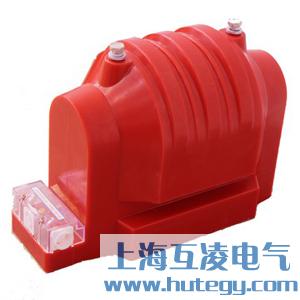

JDZ9-3Q電壓互感器

  • JDZ9-3Q電壓互感器

  • 產品名稱:JDZ9-3Q電壓互感器
  • 型號:JDZ9-3Q
  • 品牌:上海互淩
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經曆,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZ9-3Q電壓互感器價格下載 JDZ9-3Q電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和係統圖、額定電壓、額定電流等
  • 2、控製、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    使用環境

    1、環境溫度:最高溫度45℃,平均溫度不超過30℃,最低溫度:-45℃。
    2、海拔高度不超過1000M(超過請著明)
    3、接地方式:中性點非有效接地係統
    4、大氣條件:無嚴重汙染

    結構簡介

    電壓互感器JDZ9-3Q為全封閉結構,采用戶內環氧樹脂真空澆注而成,具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群,表麵爬電距離大,二次出現端子加有金屬保護罩密封,防雨、防塵、耐腐蝕,是老式油浸產品的理想替代品。

    JDZ9-3Q電壓互感器參數

    1、額定絕緣水平:3.6/25/40KV
    2、負荷的功率因數:cosφ=0.8(滯後)
    3、表麵爬電距離:
    4、產品標準:GB1208-2006《電磁式電壓互感器》

    型號 額定電壓比(V) 額定二次輸出(VA) 極限輸出(VA) 額定絕緣水平(KV)
    0.2 0.5 1級 3級 0.2/0.2
    0.2/0.5
    0.5/0.5 6P
    JDZ9-3Q 3000/100 40 100 200 240 / / / 500 3.6/25/40

    電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次係統,二次側接測量儀表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。

    JDZ9-3Q電壓互感器接線圖


    • 產品名稱:
    • JDZ9-3Q電壓互感器


    • 型號:
    • JDZ9-3Q

    本公司是一家具有多年成套配件生產曆史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電谘詢訂購。
