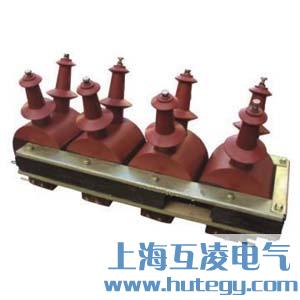

該產品為戶內環氧樹脂全真空澆注結構。其表麵爬電比距大於25.m/kV
JSZJK-3Q電壓互感器在係統使用時,每台為四個澆注體,計裏部分為三個電壓澆 注體套在三相芯柱上,抗諧振部分裝在另一口字型鐵芯上,正常運行時,中性點對地電壓為零伏抗 諧振部分二次輸出電壓為零伏,一但一相對地短路.抗諧振部分二次側(da-dn)產生100V電壓,帶動繼 電器動作,切斷電源這種中性點采取了消諧措施,使產品不需另加消諧或阻尼接地等保護方式,即 可以安全的在電網上運行,並可長期運行在單相接地的故障線路中
電壓互感器JSZJK-3Q為三相,戶內、幹式產品,JSZK1-10為Yo/Yo[連接JSZK1-10F為Yo/Yo IYO[連接。抗諧振部分為單獨一器身。適用於額定頻率50Hz或60HZ.額定電壓為6kV電力係統中作 電能計量,電壓監控和繼電保護用。
●負荷的功率因數COSΦ=0.8(滯後);
●海拔高度≤1000m,滿足Ⅱ級汙穢等級;
●產品性能符合標準:GB1207-1997(電壓互感器);
產品型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(KV) | ||||||
0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
JSZJK-3Q | 3000/√3/100/√3/100 | 60 | 150 | 240 | 600 | / | / | 100 | 1200 | 3.6/23/40 |
1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如,測極性、連接組別、搖絕緣、核相序等。
2.電壓互感器的接線應保證其正確性,一次繞組和被測電路並聯,二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈並聯,同時要注意極性的正確性。
3.接在電壓互感器二次側負荷的容量應合適,接在電壓互感器二次側的負荷不應超過其額定容量,否則,會使互感器的誤差增大,難以達到測量的正確性。
4.電壓互感器二次側不允許短路。由於電壓互感器內阻抗很小,若二次回路短路時,會出現很大的電流,將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下,一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次係統的安全。
5.為了確保人在接觸測量儀表和繼電器時的安全,電壓互感器二次繞組必須有一點接地。因為接地後,當一次和二次繞組間的絕緣損壞時,可以防止儀表和繼電器出現高電壓危及人身安全。
6、電壓互感器副邊絕對不容許短路
