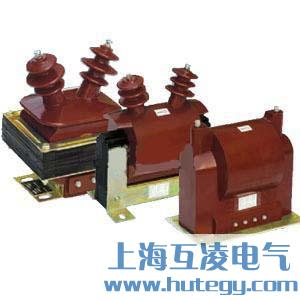

电压互感器JDZC-6浇注式电压互感器为户内环氧树脂浇注式半封闭结构,适用于交流50Hz额定电压为10千伏以下的电力系统中;不但可以作电压,电能测量而且能够控制电路并为操作机构提供电源.本产品符合GBl207-97电压互感器标准。
1 海拔高度不超过 1000 米
2 周围环境温度不高于+40 ℃,不低于-5 ℃
3 周围空气的相对湿度不大于 85 %(20 ℃)
4 安装场所无腐蚀性的气体
产品型号 | 额定电压比 | 绝缘水平 | 频率 | 额定输出 | 电压比允许范围 | |
1a 1b(100V) | 2a 2b(220V) | |||||
JDZC-6 | 6000/220/100 | 7.2/32/60 | 50/60 | 80 | 1000(2000) | ±3%(no-load voltage ratio) |
100 | ||||||
50 |
