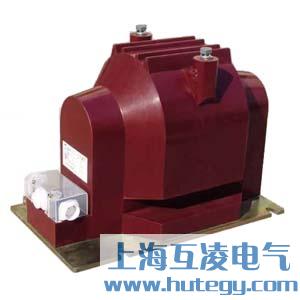

电压互感器JDZ11-3A为全封闭,绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有限空间。 所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力,并可以保护绕组不受 潮。一次绕组引出线端子的标志为A、N;二次绕组引出线端子的标志为a、n,均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用。整体结构紧凑,使用方便。
本电压互感器为环氧树脂绝缘全封闭结构,铁心与绕组浇注成一体,底部有安装板。JDZ11-3,6,10A为单相、相对相连接;JDZF11-3,6,10A为单相、相对相连接。其二次绕组有两个,测量与保护分开;JDZX11-3,6,10A为单相、相对地连接;JDZX11-3,6,10AG为单相、相对地连接,其结构形式、安装尺寸同JDZ11-3,6,10A。
产品 | 额定电压比(V) | 额定频率(Hz) | 准确级及相应的额定输出 | 极限输出 | 额定绝缘水平 | 备注 | ||||
0.2 | 0.5 | 1 | 6P | |||||||
JDZ11-3A | 3000/100 | 50,60 | 40 | 100 | 200 | / | 300 | 3.6/25/40 | 同UNZ10 |
1、产品标准:GB1207-1997《电压互感器》;
2、负载功率因数:COS&=0.8(滞后);
3、产品表面爬电比距满足II级污秽等级;
JDZ11-3A电压互感器为单相、户内、干式半封闭产品,使用时单台或二台一组,JDZ-3,JDZ-6,JDZ-10 二台一组时为V/V连接, JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一组时为 V /V/V连接分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。
1.海拔高度不超过3000米;
2.周围环境温度不高于+40'C,不低于-5'C;
3.周围空气的相对湿度不大于65%(20'C);
4.满足II级污秽等级;
5.安装场所无腐蚀性的气体
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。
