BH-0.66电流互感器

　　本文摘要：

　　BH-0.66电流互感器主要用于户内，供额定电压为0.66kV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用。

　　产品为塑壳式电流互感器，广泛应用于成套柜体中，其安装方法可采用母排固定和底板固定安装方法，适合任意方向安装，一次导线可为母排或电缆。

　　铁心主要采用导磁材料，退火处理做成环形铁芯，以保证产品0.2或0.5级的精度；0.2S或0.5S级者采用超导磁材料.

　　符合标准：GB1208，并通过CE认证和俄罗斯PCT认证。

　　可以接受定做6000/58000/510000/5等非标参数。

　　产品优点：

　　1.生产效率很高

　　2.外型美观

　　3.安装方便

　　4.采用ABS、PC阻燃好，更耐高温

　　5.产品精度等级高:0.5级0.2级0.5s级0.2s级还可以做成保护等级做零序用10p10、5p10.等

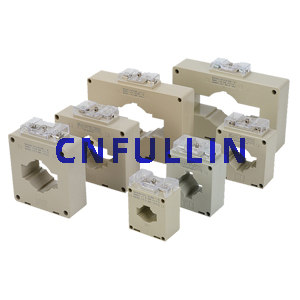

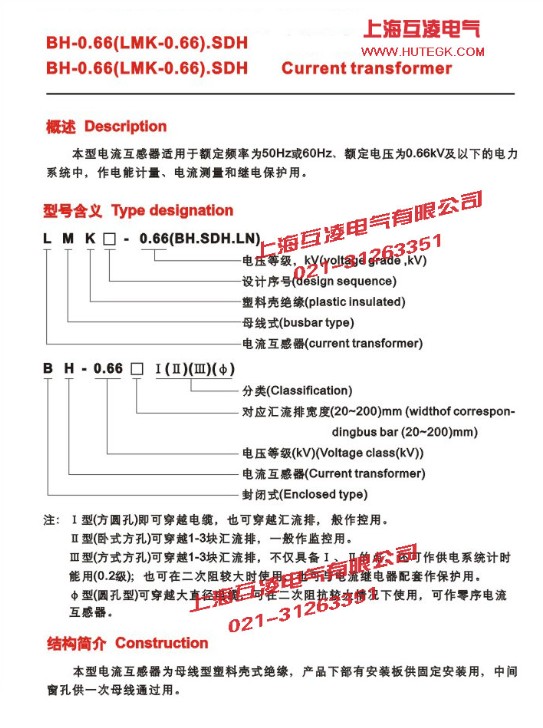

　　一、BH-0.66互感器型号含义

　　BH-0.66电流互感器常见的型号表示

　　Ⅰ型表示圆孔即穿越电缆也可以穿越回流排，般作控用.

　　Ⅱ型(卧式方孔)可以穿越1-3块流排,一般做监控用

　　Ⅲ型方式方孔可以穿越1-3块流排,不仅觉被I、的点，还可以做供电系统计时能用0.2级，也可以在二次阻较大时使用，也可以跟电流继电器配套做保护

　　∮型（圆孔型）可以穿越大直径电缆，可在二次阻抗加大情况下使用没可以作零序电流互感器

　　BH-0.66电流互感器B表示封闭,H者表示电流互感器。同于LMK1-0.66,SDH-0.66都是户内型，塑料外壳，全封闭电流互感器。BH-0.66互感器可以其主要采用阻燃ABS工程塑料注塑而成其优点是生产效率很高外型美观，缺点就是比树脂浇注使用寿命短,导磁材料采用经退火处理的环形铁芯，以保证产品0.2或0.5级的精度；0.2S或0.5S级者采用超导磁材料，使产品能在一次电流1%-120%宽负荷下准确的计量电能。一次为：P1、P2，二次为S1,S2当一次电流由P1流向P2时，二次电流由S1经外部回路流向S2即为减极性。市场上一些厂家使用普通塑料来降低成本，上海互凌品质保证质量，做好每个产品。

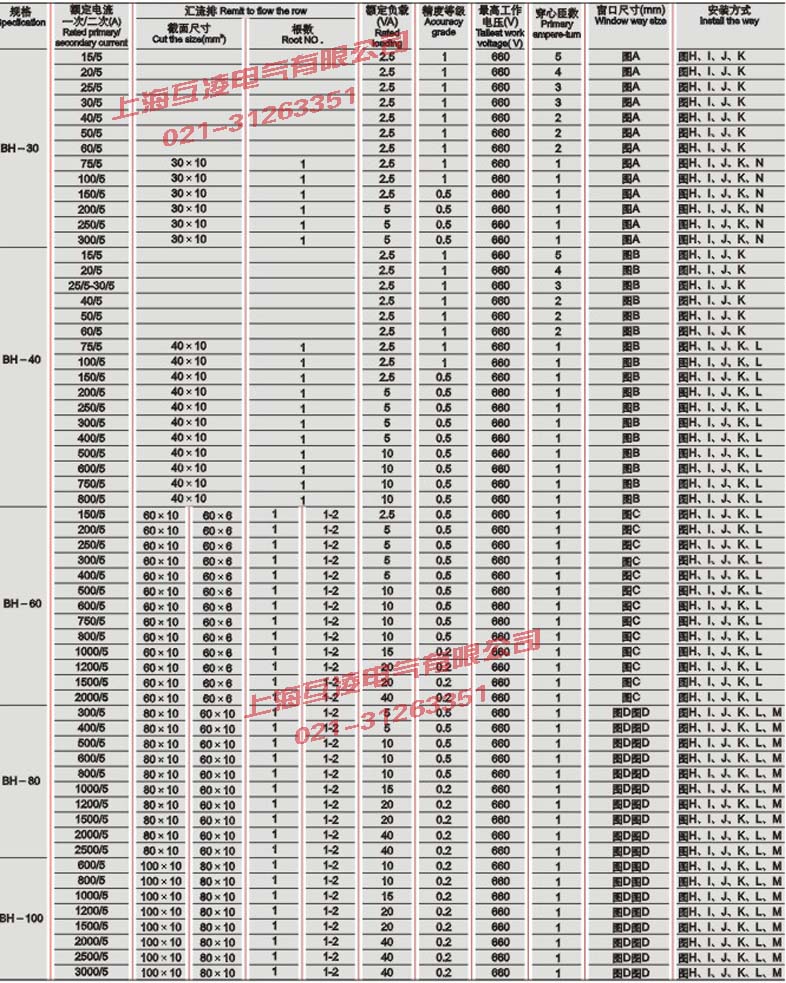

　　二、BH-0.66电流互感器相关参数

型号	额定一次电流(A)	准确级	额定负荷（VA）	一次穿心匝数	外形尺寸			穿孔尺寸 a×e（mm）
					W	D	H
M8	5-200	0.5-3级	2.5-5	1	66.5	30	77.5
BH 30Ⅰ	5	1	2.5	20	59	32	78	Φ23 30.5×11
	10			10
	15			8
	20			5
	30			4
	40			3
	60			2
	75			2
	100			1
	150	0.5
	200-300		5
BH-0.66 40Ⅱ	5	1	2.5	20	75	45	103	42×31
	10			10
	15			8
	20			5
	30			4
	40			3
	60			2
	75			2
	100			1
	150	0.5
	200-400		5	1
	500-800		10	1
BH-0.66 50Ⅱ	150-400	0.5	5	1	87	45	106	52×31
	500-800		10
	1000	0.5或0.2	15
	1200-1600		20
BH-0.66 60Ⅱ	200-400	0.5	5	1	98	45	110 131	61.5×30 61.5×51
	500-800		10
	1000	0.5或0.2	20
	1200-1500		25
	2000		40
BH-0.66 80Ⅱ	600-800	0.5	10	1	118	45	118 138	81.5×31.5 81.5×51.5
	1000	0.5或0.2	15
	1200-1500		20
	2000		40
BH-0.66 100Ⅱ	800	0.5	10	1	140	48	122 142 172	101×31.5 101×51.5 101×82
	1000	0.5或0.2	15
	1200-1500		20
	2000-3000		40
BH-0.66 120	1500	0.5或0.2	20	1	167	48	148 168	121×51 121×71
	2000-4000		40
BH-0.66 125	1500	0.5或0.2	20	1	177.4	59.3	157.5	128×65
	2000-4000		40
BH-0.66 140	1500	0.5或0.2	20	1	187	48	116	142×38
	2000-4000		40
BH-0.66 150	1500	0.5或0.2	20	1	195.4	49	230	152×136.6
	2000-5000		40
BH-0.66 160	1500	0.5或0.2	20	1	244	59	199	170×111
	2000-5000		40
BH-0.66 170	1500	0.5或0.2	20	1	250	60	150	171×55
	2000-5000		40
BH-0.66 180	1500	0.5或0.2	20	1	227	48	115	182×33.5
	2000-5000		40
BH-0.66 200	1500	0.5或0.2	20	1	247	55	158	207×64
	2000-5000		40
BH-0.66 220	2000	0.5或0.2	20	1	270	55	149	226×56
	3000-6000		40
BH-0.66 260	2000	0.5或0.2	20	1	308	63	211	265×107
	3000-8000		40

　　详细清参考下面彩图或来电咨询。

　　三、正常工作条件和安装条件

　　1海拔高度不超过1000米；

　　2周围环境温度不高于+40摄式度，不低于-5摄式度

　　3周围空气的相对湿度不大于85%(20摄式度)；

　　4安装场所无严重影响互感器绝缘的气体、蒸气、化学沉积、污秽及其他爆炸性和腐蚀性介质。

　　注：1流互感器一次孔为三排结构。

　　2容量小对应小电流比，容量大对应大电流比；如5-10对应100-600/5，600/5对应10VA，100/5对应10VA

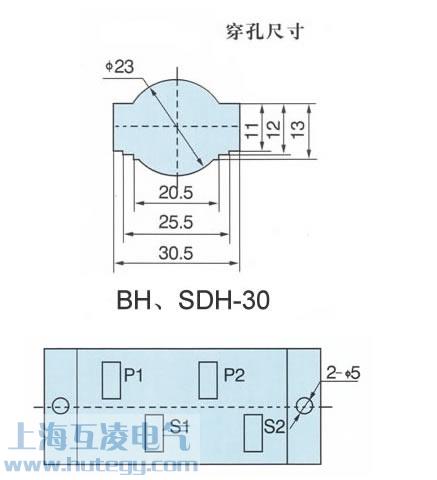

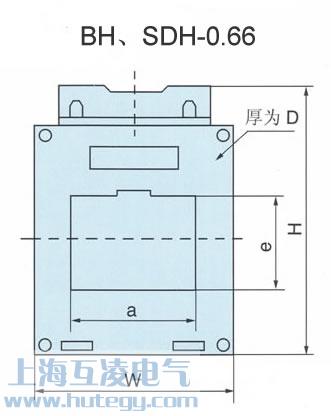

　　四、外形尺寸图参数接线图



　　五、接线图：

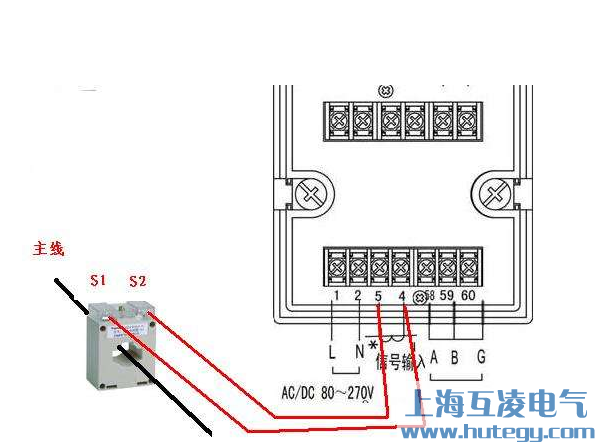

　　BH-0.66电流互感器接线方式实物图

四个小方孔是固定位置的，穿过两块 铁片固定在配电箱底板上。至于接地这个为了安全期间一定要用的.

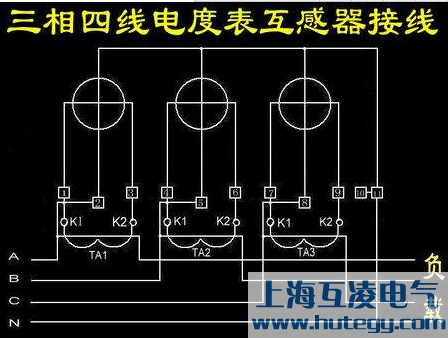

三相四线电度表接线

　　三相四线制，其中三条线路分别代表A,B,C三相，不分裂，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制

　　六总结：

　　在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，不分裂，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制；

　　在380V低压配电网中为了从380V相间电压中获得220V线间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

　　不论N线还是PE线，在用户侧都要采用重复接地，以提高可靠性。但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。这一点一定要切记，也要注意你的朋友是否有所违犯！！

　　A、B、C、N和PE线

　　应用中最好使用标准、规范的导线颜色：A线用黄色，B线用蓝色，C线用红色，N线用褐色，PE线用黄绿色。

　　三相五线制是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。PE线在供电变压器侧和N线接到一起，但进入用户侧后约不能当作零线使用...

　　更多非标定做可以联系我们。
