LMZ1-0.5电流互感器

简述

LMZ1-0.5电流互感器在低压电流互感器比较采用的一款型号，所以他的产品技术相对比较成熟，他主要技术参数如下，。一次电流5A～5000A，二次电流5A，规格齐全，全面覆盖0.2级、0.5级及1级三个准确度等级； 所用铁芯经过高真空热处理，性能优良，精度稳定； 外壳采用高抗冲阻燃ABS材料制成，具有良好的安全性能，造型美观； 安装方便，可采用弯片固定，压盘固定； 结构：穿孔式（圆、方孔），弯片、单片压盘安装方式 性能符合GB1208-1997《电流互感器》技术标准。

适用范围

母线式、浇注绝缘、户内型电流互感器，适用于额定频率为50HZ，电压为0.5KV及以下的交流线路中，作为测量电流、电能及继电保护之用。

标准与认证

国家标准 ：GB 1208-2006；认证证书 ：CMC浙制03820196

结构特征

本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成。

主要技术参数

准确级 ：0.5级
额定电压 ：0.66KV
额定一次电流 ：5-3000A
额定二次电流 ：5A
额定负荷 ：（见表1）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。

额定负额表

注意事项

互感器使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值； 产品为减极性，一次接线标志P1、P2，相应二次接线标志S1、S2； 测量仪表接于S1、S2端子上，所接仪表的总阻抗（包括接线）不应超过互感器的额定负荷； 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。

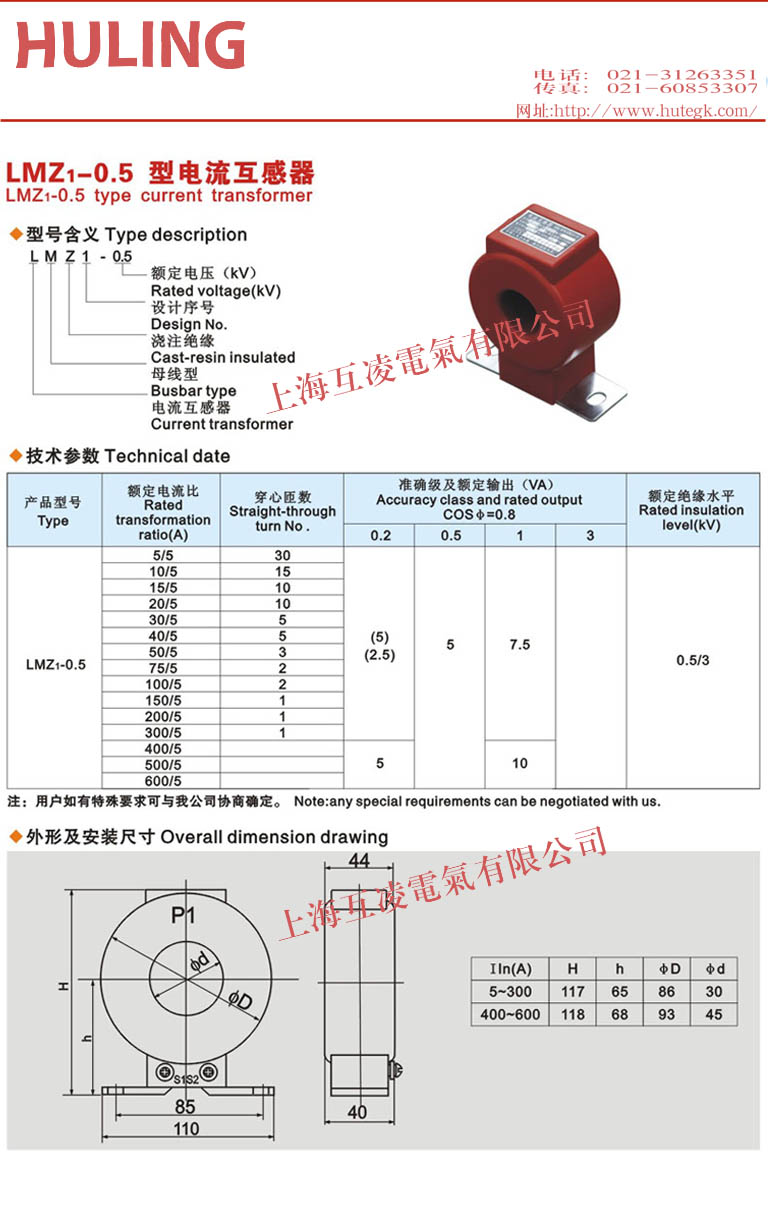

产品彩页图
