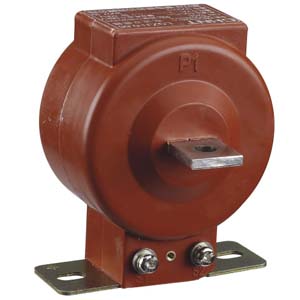

LQZJ1-0.66电流互感器

简介

产品采用环氧树脂浇注绝缘，安装方式采用底板固定，增加产品的稳固性，安全性，耐用性。主要在额定电压为0.66KV及以下的户内使用，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用。解决了在200A以下的配电回路中一次匝数过多，绕制困难，用户窃电，且不美观的问题，特别适用于抽屉式低压开关柜及其它一些元件比较拥挤的电气装置。广泛运用在大小企业，行业,由于产品的外形小巧， 十分方便安装接线。

型号字母含义

一、电流互感器型号：第一字母：L电流互感器第二字母：A穿墙式；Z支柱式；M母线式；D单匝贯穿式；V结构倒置式；J零序接地检测用；W抗污秽；R绕组裸露式第三字母：Z环氧树脂浇注式；C瓷绝缘；Q气体绝缘介质；W与微机保护专用第四字母：B—带保护级；C—差动保护；DD级；Q加强型；J加强型ZG第五数字：电压等级 产品序号

变比参数

图纸及外形尺寸

使用原则

使用原则1电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载电流互感器串联2）按被测电流大小，选择合适的变比，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。
