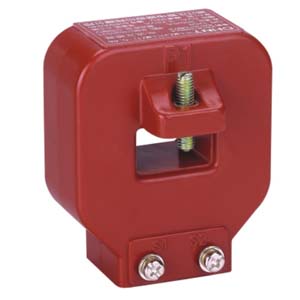

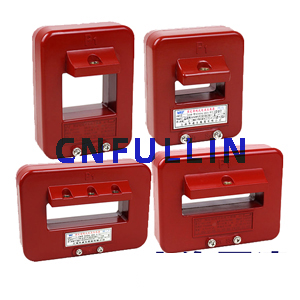

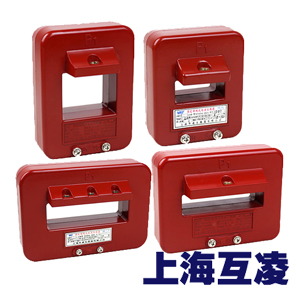

LMZJ1-0.66电流互感器

本页摘要：

  本页含有LMZJ1-0.66电流互感器的型号含义，安装尺寸，接线方式（下文第五点），尺寸图，技术参数及他的工作环境等内容。

产品优点：体积小，安装方便，耐温相对BH-066，LMK-0.66, LN-0.66系列要高，使用寿命长等优点。

一、简介

电流互感器LMZJ1-0.66字母含义

L： 电流互感器

M ：母线型

Z ：浇注绝缘

J ：加大容量

 0.66 ：额定电压（0.66kv）。

  主要用于户内，供额定电压为0.66kV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用，产品为浇注式电流互感器，其安装方法采用母排固定安装方法,LMZJ互感器为浇注绝缘母线式，铁心上绕有二次绕组，下部有底座，供固定安装之用。

二、工作环境

1、安装地点的海拔不超过1000m；
2、周围空气温度不超过+40。C，且其24h内的平均温度值不超过+35。C，周围空气温度的下限为-5。
3、最高温度为+40。C时，空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度，最高不超过80%;
4、安装在无爆炸及易燃的危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);
5、安装地点无剧烈振动及颠簸，安装倾斜度不大于5°;
6、安装地点不受阳光直接辐射，无雨雪侵袭及严重霉菌存在。

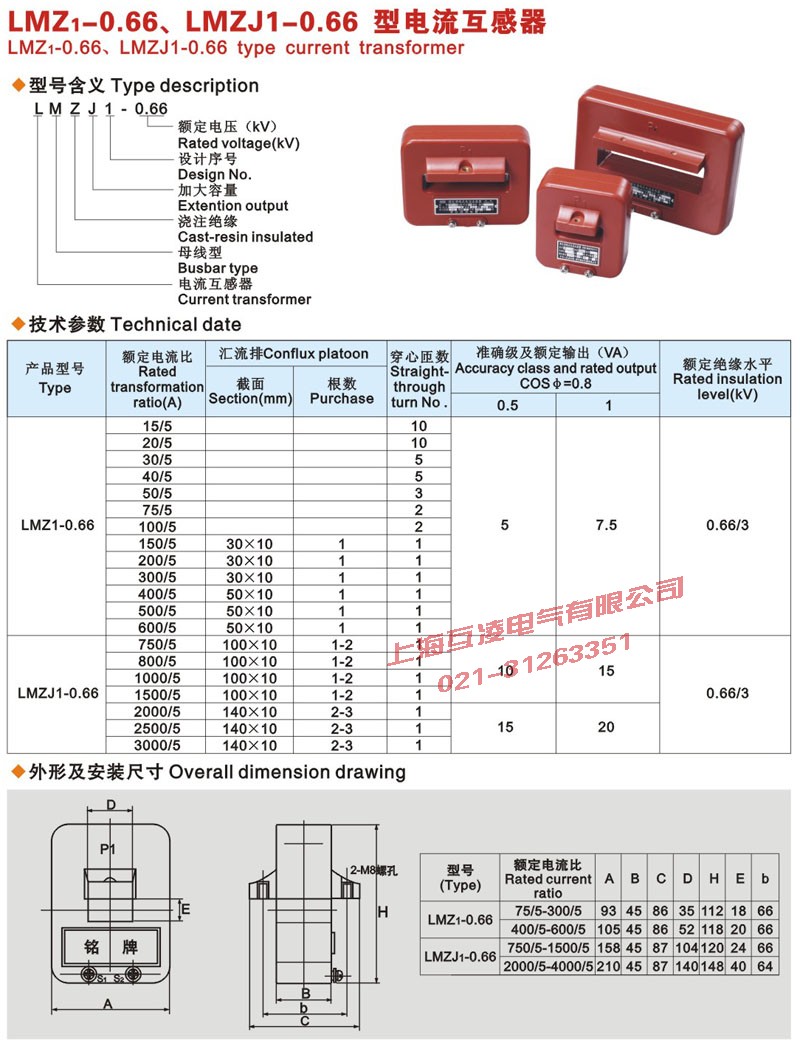

三、技术参数表

四、外形尺寸图

五、安装方式及接线图

1、普通电流互感器接线图

实心式电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

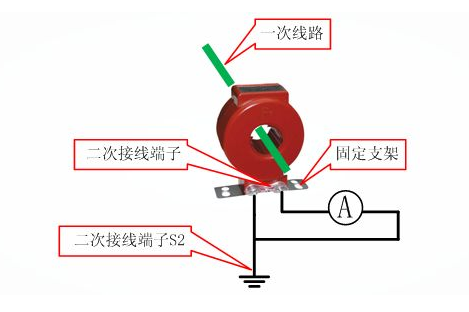

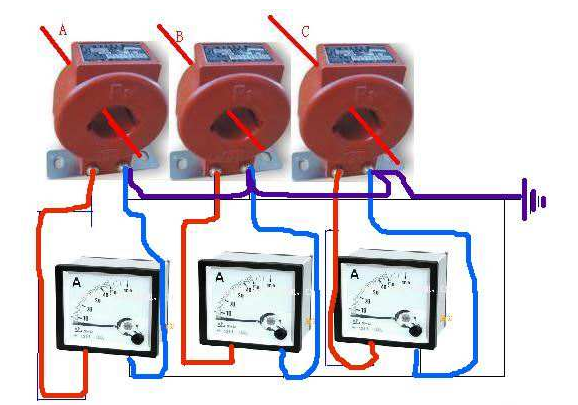

.实物示意图：

电流互感器接线总体分为四个接线方式：

1.单台电流互感器接线图

只能反映单相电流的情况，适用于需要测量一相电流的情况。

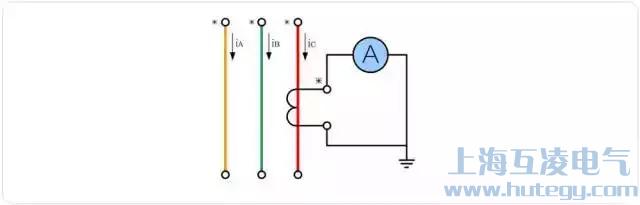

单台电流互感器接线图

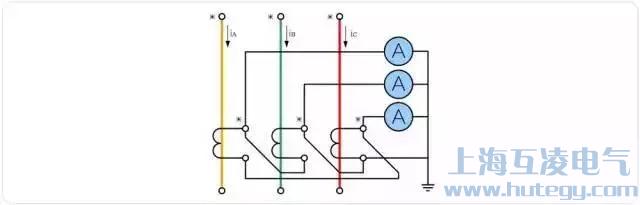

2.三相完全星形接线和三角形接线形式电流互感器接线图

三相电流互感器能够及时准确了解三相负荷的变化情况。

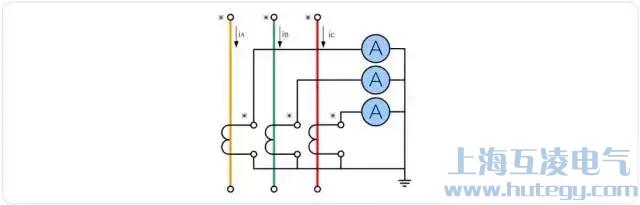

三相完全星形电流互感器接线图

三相完全角形电流互感器接线图

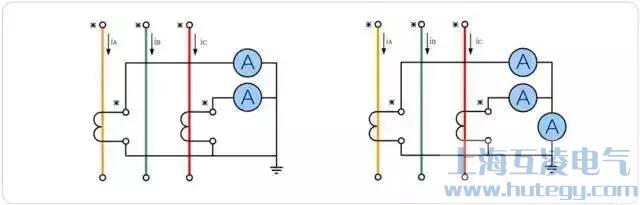

3.两相不完全星形接线形式电流互感器接线图

在实际工作中用得最多，但仅限于三相三线制系统。它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

两相不完全星形接线形式电流互感器接线图

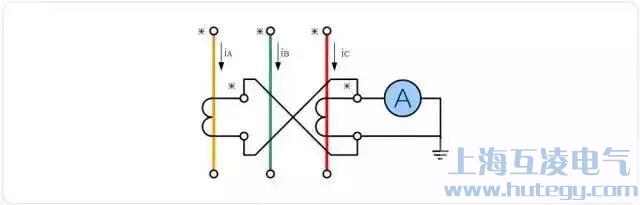

4.两相差电流接线形式电流互感器接线图

也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。

两相差电流接线形式电流互感器接线图

5.其它接线方式

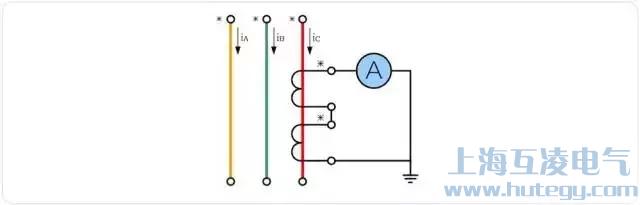

5.1 原边串联、副边串联

电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。

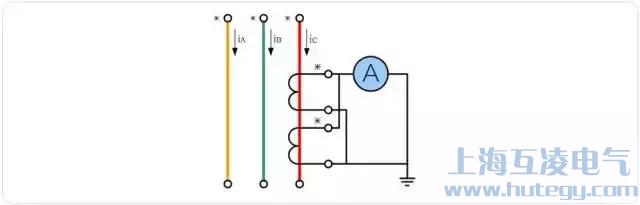

电流互感器原边串联、副边串联接线图

5.2 原边串联、副边并联

电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。

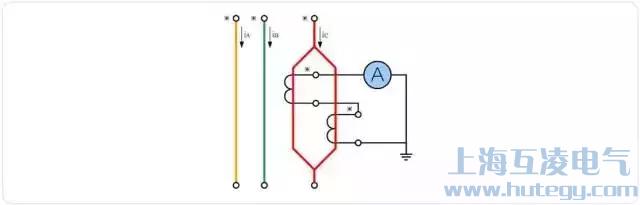

电流互感器原边串联、副边并联接线图

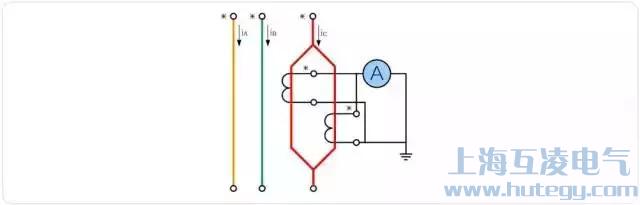

5.3 原边并联、副边串联

电流互感器原边并联、副边串联接线图如下所示，串并联后效果：互感器变比增大一倍，二次额定负荷增大一倍。

电流互感器原边并联、副边串联接线图

5.4 原边并联、副边并联

电流互感器原边并联、副边并联接线图如下所示，并联后效果：互感器变比不变，二次额定负荷增大一倍。

电流互感器原边并联、副边并联接线图
