前言：
在我国，三相电压互感器用于额定电压为35kv及以下电力系统，采用最多的是额定电压6-10kv。
一、什么是什么是三相五柱式电压互感器
1.1什么是三相电压互感器
就铁心结构型式而言，三相电压互感器可分为三相三柱式和三相五柱式，前一种的一次绕组中性点不引出，只能制成三相不接地电压互感器，后一种的一次绕组中性点引出，在使用中必须接地，故又称为三相接地电压互感器。三相三柱式电压互感器称为三相不接地电压互感器，而将三相五柱式电压互感器称为三相接地电压互感器.
1.2
什么是三相五柱式电压互感器结构特点

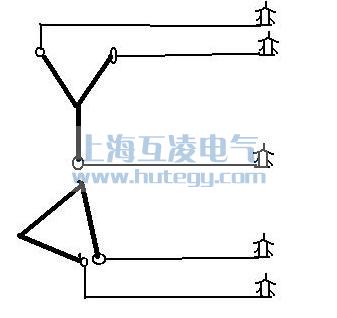

五柱指的是电压互感器的铁芯磁路有五个柱状。正常的三相输出，再加一组开口三角形输出。
三相五柱式互感器是用于高压的电压互感器，里面有三组线圈，高压有一组，三个接线柱，低压有两组，一组为低压电压输出，有三个接线柱，另一组为开口三角形接法，首尾相连，留出两个端，主要用于单相接地或者断线检测用。所以共有五个接线柱。
二、三相五柱式电压互感器工作原理
在我国，三相接地电压互感器用于额定电压35kv以下中性点绝缘系统。图1-23为三相五柱式电压互感器的原理图，电压互感器的一次和二次绕组都接成星形，中性点引出。此外没相还有一个剩余绕组，三相剩余电压绕组接成开口角，
系统正常运行时，三相磁通对称，三相剩余电压绕组电动势相量之和为零，开口角出线端子da与dn之间没有电压，当系统发生单相接地故障时，三相剩余电压绕组电动势相量之和不等于零，开口角出现端子da与dn之间有电压，此电压称为剩余电压。
三相接地互感器的铁心必须为三相五柱式结构，以便为零序磁通提供通路。
三、三相五柱式电压互感器接线图
四、三相五柱式电压互感器型号
jsgw-0.5三相五柱式电压互感器
jszkw-10三相五柱式电压互感器jszkw-6 jszkw-3
jszw3-10三相五柱式电压互感器jszw3-6 jszw3-3
jszj-10 三相五柱式电压互感器jszj-6 jszj-3
