摘要，本文主要介绍电磁式电压互感器型号含义及说明，电压互感器型号大全，电压互感器的工作原理（根据电磁感应原理变换电压，绕组结构、绕组匝数比决定变压比和变压器完全相同，不同的在于，规模跟精度，电压互感器为了保证精度，跟互感器的外电路，二次回路的阻抗都比加大即负载很轻，接近于空载的状态，相当于一个恒压源，电压的变化率极小而精度较高，运行中的PT，一次冲磁电流使铁心中的磁通密度比较大，接近于饱和。）电压互感器的不同接线方式需要注意相事项。
一、什么是电压互感器
PT，电压互感器，英文拼写PotentialTransformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。
电磁式电压互感器的工作原理和变压器相同。也称作TV。
二、按电压变换原理分电磁式电压互感器。

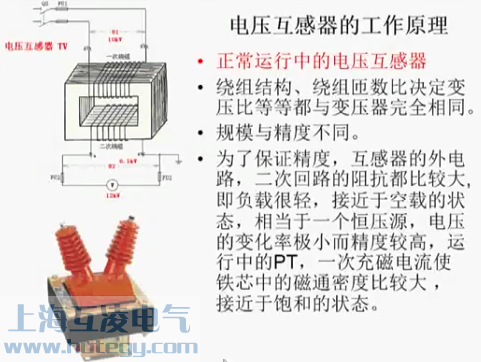

根据电磁感应原理变换电压，绕组结构、绕组匝数比决定变压比和变压器完全相同，一次侧匝数很多接高压，二次成比例接二次输出的电压表。不同的在于，规模跟精度，电压互感器主要为了保证精度，跟互感器的外电路，二次回路的阻抗都比加大即负载很轻，接近于空载的状态，相当于一个恒压源，电压的变化率极小而精度较高，运行中的PT，一次冲磁电流使铁心中的磁通密度比较大，接近于饱和。
电容式电压互感器。
由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。
光电式电压互感器。
通过光电变换原理以实现电压变换，近年来才开始使用。下面文章提到的电压互感器型号含义说明均为电磁式电压互感器型号含义说明。
三、电压互感器有哪些型号？他们的型号含义是什么意思？
3.1电压互感器有哪些型号？
本文最下方我们有国内常用的电压互感器型号大全（在本文最下方），我们可以先了解下其相对应字母的含义，更有利于帮助我们明白电压互感器其型号代表电压互感器的用途用法。
3.2国内常见的电压互感器型号字母对应的含义

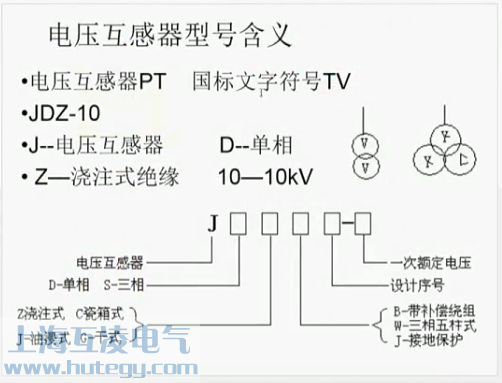

第1位：J—PT
第2位：D—单相；S—三相；C—串级；W—五铁芯柱
第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相
第4位：W—五铁芯柱；B—带补偿角差绕组；
连字符号后面：GH—高海拔；TH—湿热区
四、电压互感器各个变比代表什么？电压互感器准确级代表什么？
根据下图的参数我们举例说明下：jdzx10-10 10/√3/0.1/√3/0.1/√3/0.1/3 0.2/0.5/6P 图
10.5KV变成0.1KV0.2级误差2％做电度表计量用；
变成另一组0.1KV0.5级误差5％做电流表显示或保护用；
在有一组0.1KV6P级好像是10％误差是做开口三角用的；
除以根号3是相电压，开口用的相电压是线电压除以3.（辅助圈）
五、电压互感器的接线方式
接线形式有：单相接线、V-V接线、Y-Y接线、Y0/Y0/△接线。

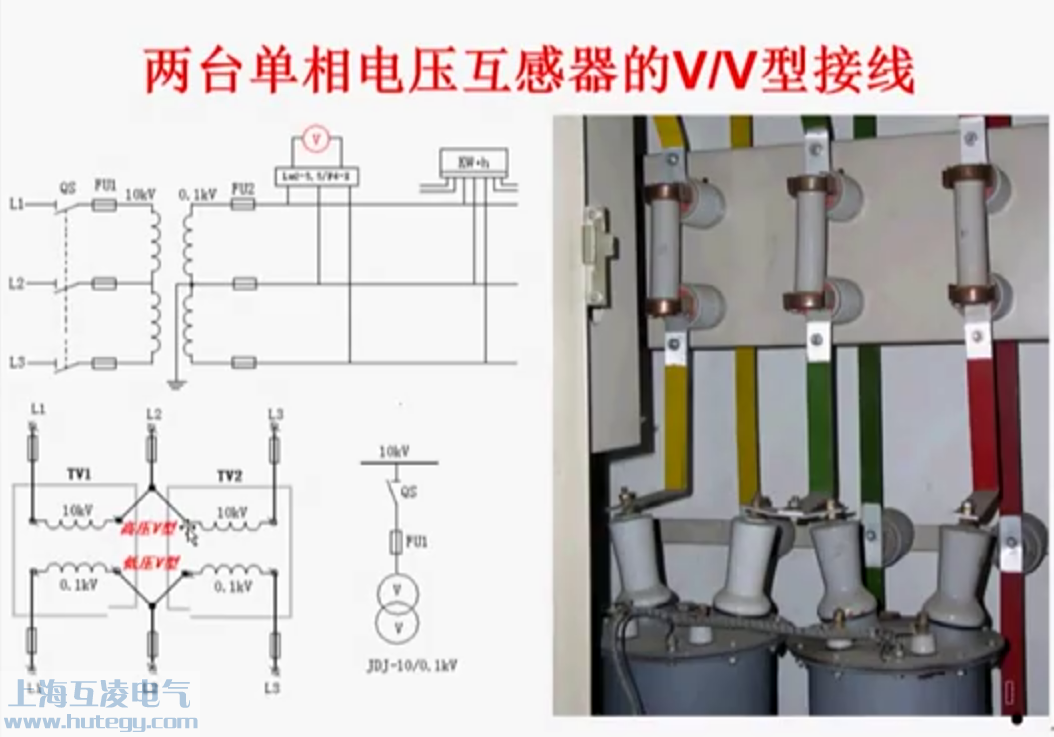

两台单相电压互感器的V/V型接线的系统图跟实物图
V/V型接线的系统图跟实物图
VV接线的特点是只能可以测量线电压不能检测相电压；
两台V/V型接线即不完全星形接线电压互感器不能起绝缘监察，为了避免设备损坏，运行中的电压互感器，二次不得短路；高压低压必须配上熔断器；低压绕组的第二项V相必须可靠接地。
电压互感器链接端子极性不能接错，否则会造成计量出错或者继电保护误动等后果。
仪用互感器运行中，一次电压和一次电流不得超过互感器的额定值得120%、

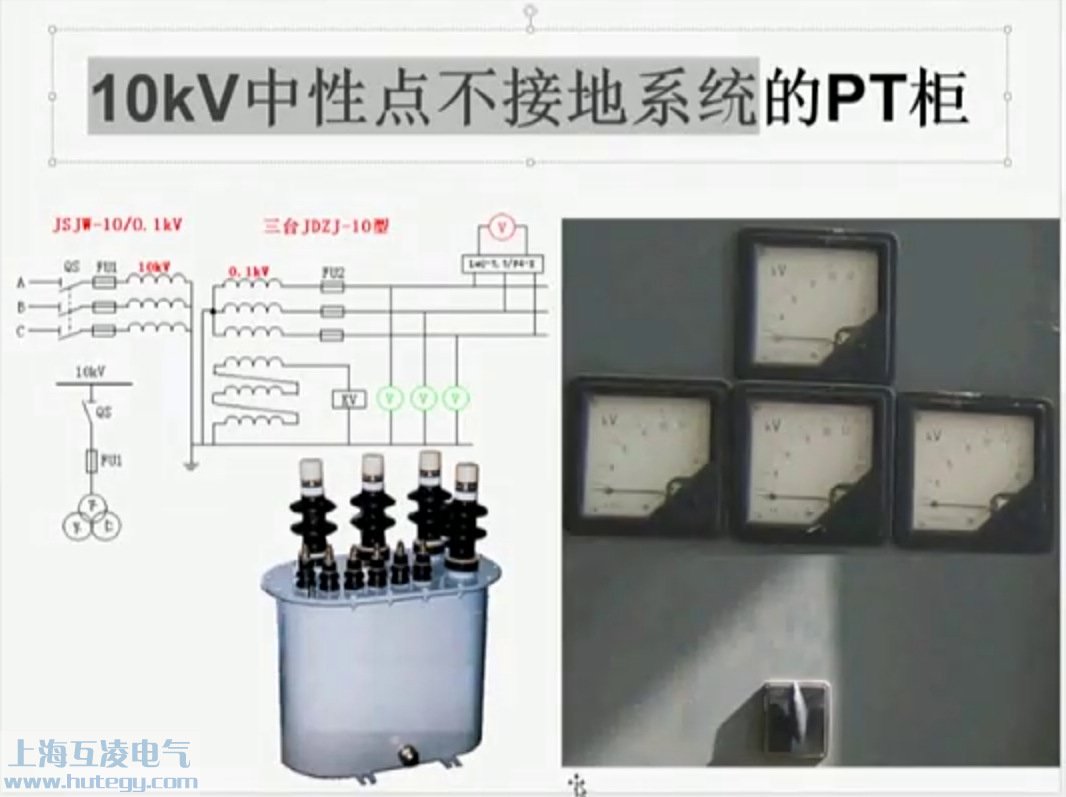

10KV中性点不接地系统接线图
这种接线的特点可以实现可以测量线电压又能能检测相电压，图中红色表示线电压正常值是10kv，绿的三个表测量相电压表5.77kv （10kv/√3）
主要是利用三相五柱的电压互感器，这种互感器有高压绕组低压绕组开口三角绕组，配合转换开关实现。
这种中性点不接地系统的PT柜现在比较少见，现在都改成中性点接小电阻接地。
