电流互感器准确限值系数，怎么正确判断是否合格？
想要判定电流互感器准确限值系数是否合格？（CT就是电流互感器的缩写。）首先，要知道什么是电流互感器准确级？其次，电流互感器准确级怎么计算？最后是如果判断电流互感器的准确级系数是否合格。
首先，什么是电流互感器准确级？
准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。
电流互感器根据测量误差的大小可划分为不同的准确级。电流互感器的准确度等级分为0.001～1多种级别，与原来相比准确度提高很大。
用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级；用于设备、线路的继电保护一般不低于1级；用于电能计量时，视被测负荷容量或用电量多少依据规程要求来选择。
电流互感器准确级分类：
1.1测量用电流互感器的标准准确级
测量用电流互感器的标准准确级为：0.1、0.2、0.5、1、3、5；每个精确级规定了相应的最大允许误差限值（比值差和相位差）0.1、0.2、0.5、1、3、5数字代表电流误差。

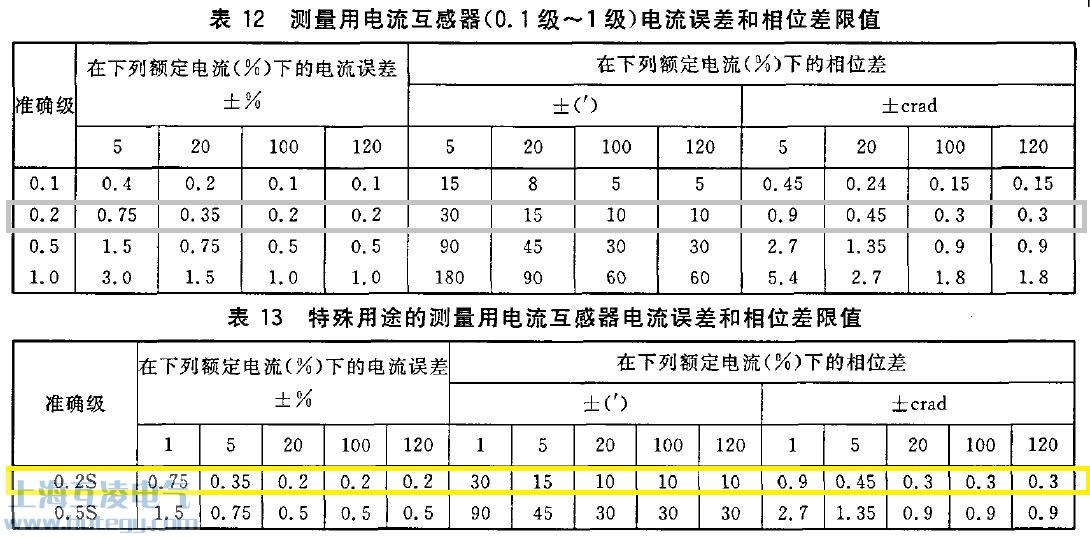

对于0.1、0.2、0.5和1级，在二次负载为额定负载的25%～100%之间的任一值时，其额定频率下的电流误差和相位差应不超过表12所列限制；
0.5级表示互器测量绕组精度等级0.5(额定电流5%,误差±1.5%；额定电流20%,误差±0.75%；额定电流100%120%,误差±0.5%)
2.2、特殊用途的测量用电流互感器准确级
特殊用途的测量用电流互感器的标准准确级为：0.2S、0.5S；
对于0.2S和0.5S级，在二次负载为额定负载的25%～100%之间的任一值时，其额定频率下的电流误差和相位差应不超过表13所列限制；
0.2S级跟0.2级的区别
0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。
0.2S级和0.2级在各负载率下的电流误差及相位误差可参见GB1208-1997《电流互感器》，通过该国标图表中的数据，可以清楚地看出在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。
2.3保护用的电流互感器准确级
保护用的电流互感器准确级的标准准确级为5P和10P。
P代表保护，表示该准确级在额定准确限值一次电流下的最大允许复合误差的百分数（GB1208-1997）。
P级是一般保护用电流互感器，可分为5Px，10Px两种，如5P10,5P20,10P10,10P20等，其中P表示保护用铁芯，P之前的数字表示综合误差及准确等级，P之后的数字表示极限准确倍数。
TP级是具有暂态特性铁芯的电流互感器。（出于经济上的考虑，目前在220kv及以下电力系统继电保护回路尚不推荐使用TP型电流互感器，通常采用10P型电流互感器铁芯，只有对精度有特殊要求而10P型铁芯不能满足时菜采用造价相对较高的5P型电流互感器铁芯。）
额定准确限值一次电流指互感器能满足复合误差要求的最大一次电流。
复合误差指当一次电流与二次电流的正符号与端子标志的规定相一致时， 在稳态下，一次电流的瞬时值与二次电流瞬时值乘以变比的差的方均根值。
准确限值系数指额定准确限值一次电流与额定一次电流的比值，标准准确限值系数为5、10、15、20、30，一般系数越小，二次负载越大。
当一次电流足够大时铁芯就会饱和起不到准确反映一次电流的作用，准确限值系数就是表示这种特性。
5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。
其次，电流互感器准确级怎么计算？
由于电流互感器本身存在励磁损耗和磁饱和，使测量出来的二次电流KiI2与实际一次电流在大小和相位上都不可能完全相等，即测量结果存在误差，用电流误差和角误差表示。
电流互感器的准确度级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。根据测量误差的不同，划分出不同的准确级。

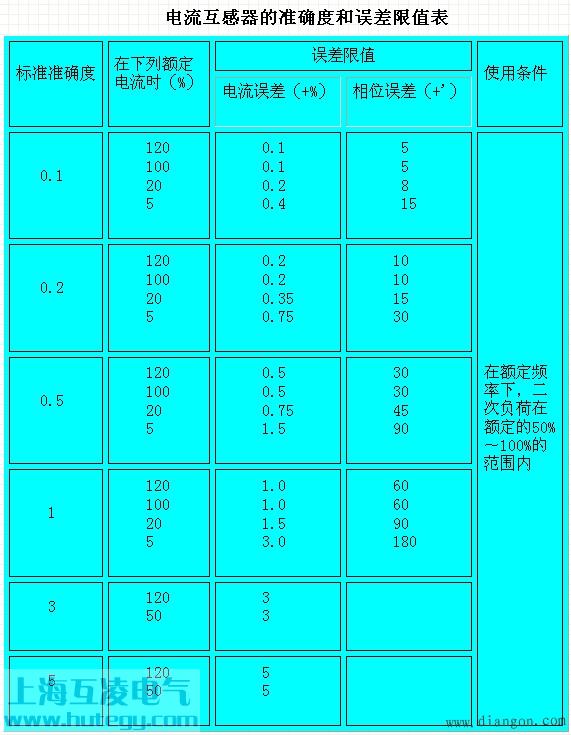

（参看附表）我国GB1208-1997规定测量用电流互感器的测量精度有0.1、0.2、0.5、1、3、5六个准确度级。
不同的环节和场合，对测量的准确度级有不同的要求。
一般0.1、0.2级主要用于实验室精密测量和供电容量超过一定值（月供电量超过100万kWh）的线路或用户；
0.5级的可用于收费用的电能表；
0.5～1级的用于发电厂、变电所的盘式仪表和技术上用的电能表；
3级、5级的用于一般的测量和某些继电保护上。
保护用电流互感器准确限值系数的算法：
励磁曲线测量法：
P级绕组的励磁曲线应根基电流互感器铭牌参数确定施加电压，二次电阻R2，可用二次直流电阻R2代替，漏抗X2可估算，电压与电流的测量用放均跟值仪表。
模拟二次复合法：
进行基本误差试验时，如果配置相应的模拟二次负荷可间接核对准确限制系数是否满足要求。电流互感器铭牌同上，在正常的差值法检测电流互感器基本误差线路上，将二次负荷Z取值！
最后是如果判断电流互感器的准确级系数是否合格？
通过5%或10%误差曲线数据判断保护用CT是否合格保护用电流互感器二次负荷应满足5%或10%误差曲线要求，在额定电流倍数下，只要电流互感器二次额定负荷小于5%或10%误差曲线允许的负荷，即判定该互感器合格。
例如铭牌信息为10P20，二次额定负荷15VA，二次额定电流5A的电流互感器。其中10P20的10为准确级（误差极限为10%），需查看10%误差曲线（如该数字为5即查看5%误差曲线），P为互感器类型（保护级），20为准确限值系数（20倍的额定电流）。
根据保护用电流互感器准确级限值系数算法，由于间接法测量没有考虑一次导体及返回导体电流产生的磁场干扰影响，通常间接法测量合格的互感器在用直接法核查，其结果不一定合格；
间接法测量不合格的互感器直接法了测量其结果基本上不符合，但是间接法测量方法简单易行；有怀疑时，宜用直接法测量复合误差，根基测量结果判定是否合格。
