电流互感器符号及其他电气符号的对比图
一、什么是电流互感器符号？
1.1电流互感器在电力系统中的表示符号，这里简单的介绍下符号在各种图纸中的简单画法：
1.1.1系统图：主电路馈线上画个圆圈，圆周线上引出一条二次线
1.1.2原理图：主电路馈线上画个电感符号，电感两端分别引出二次回路。（在下文第三点做详细图文介绍。）
1.2 电流互感器符号表示：电流互感器的英文缩写为"CT"
国内之前旧的缩写是"LH"：L H 分别指电流的“流” 合格互感器的“互”的拼音首字母的缩写。最新的国际表示用”AT“
二、电流互感器有哪些符号。
参见《GB/T4728.6-2000电气简图用图形符号 第6部分 电能的发生与转换》P14~P16.有各种电压、电流互感器的标准符号。

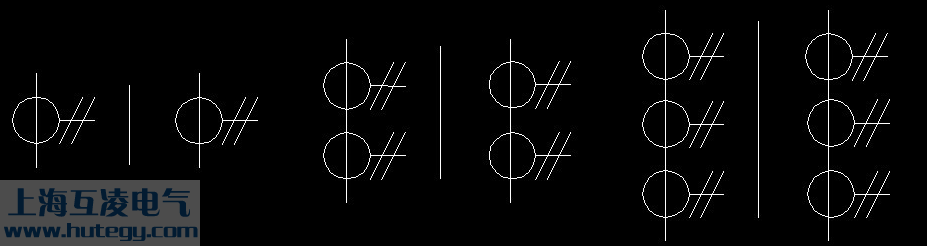

参见系统图电流互感器符号有如下图：
四、电流互感器符号具体表示什么含义?
4.1

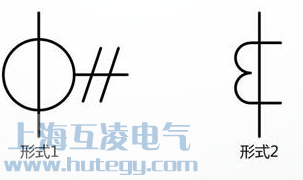

左边为系统图，右边为原理图；他们都表示一个级次组的电流互感器符号; 具体表示：CT 100/5 0.5级 0.5就是一个级次组的意思。
4.2
左边为系统图，右边为原理图；他们都表示一个铁心两级次组的电流互感器符号;比如CT 100/5 0.5/10p10 0.5/10p10就是两个级次组的意思。
4.3

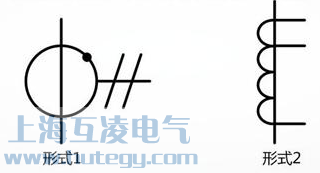

左边为系统图，右边为原理图；一个次级绕组带抽头 具体表示CT:100-200/5 0.5级
4.4

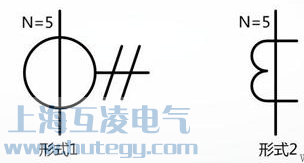

左边为系统图，右边为原理图；穿心5匝，一个次级绕组的，具体表示CT: BH-0.66 20/5 0.5 5次穿心。
4.5

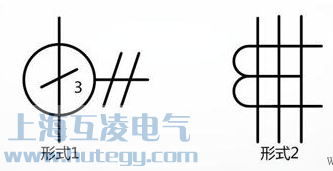

三条穿线一次导体的电流互感器符号
4.6

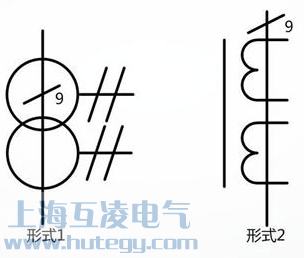

九条穿线一次导体的电流互感器符号
五、电流互感器符号的用途
电流互感器符号的主要的作用就是方便设计者跟使用方更直接明了的表达要设计使用的互感器该怎么选型，采购，使用接线。
将复杂的电气设计变得更加简介只管，大大减少工作量，让电气设计更加简单只管。
文章有什么不详细或者不足的真诚的希望你联系我们更正补充，期待的你相互探讨。

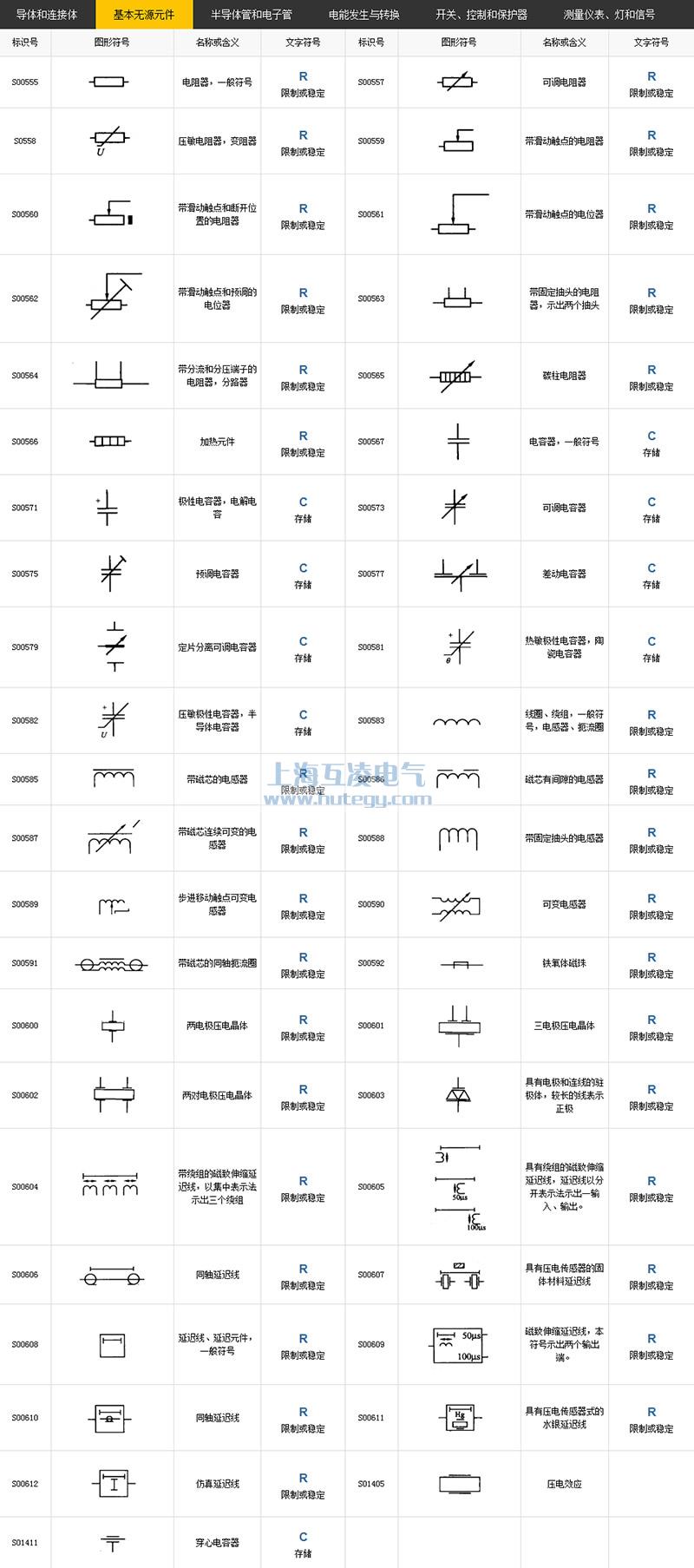

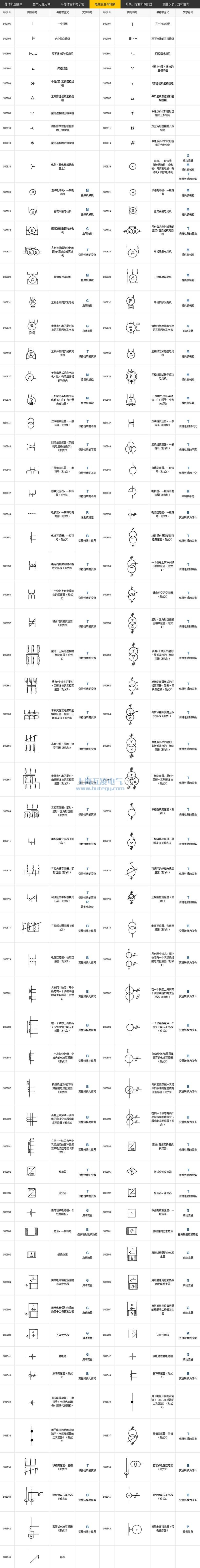

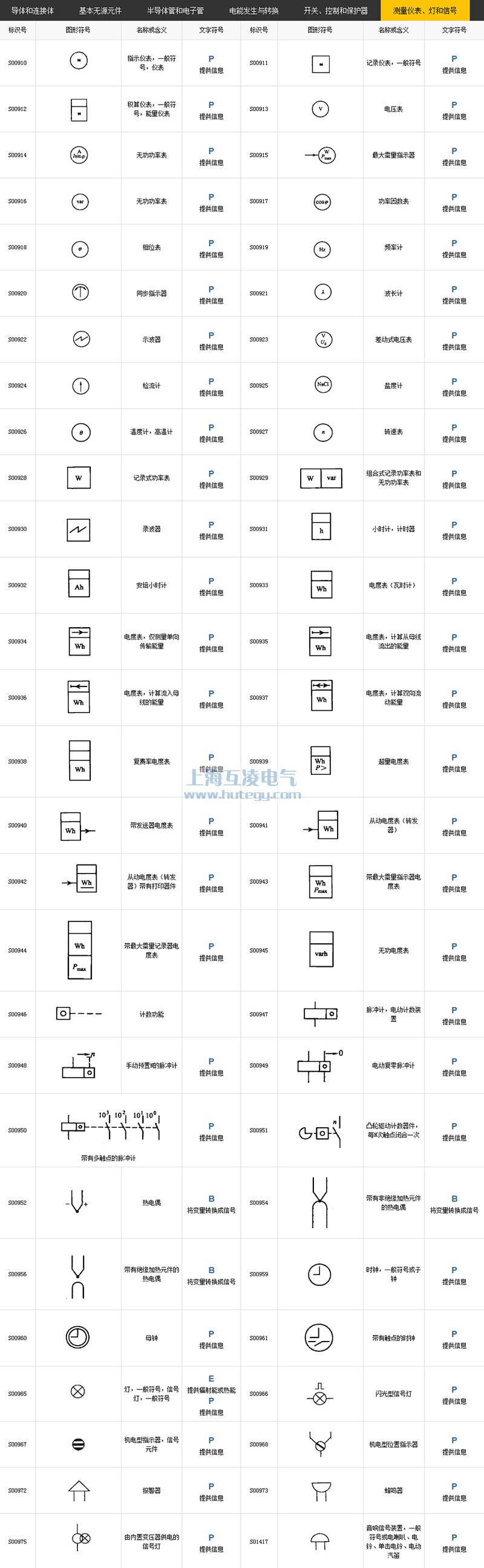

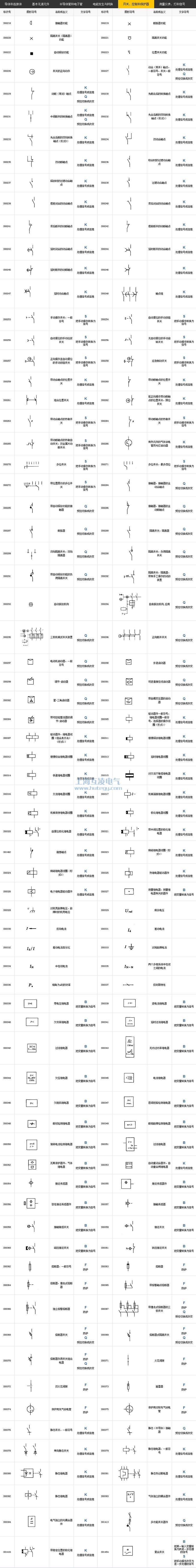

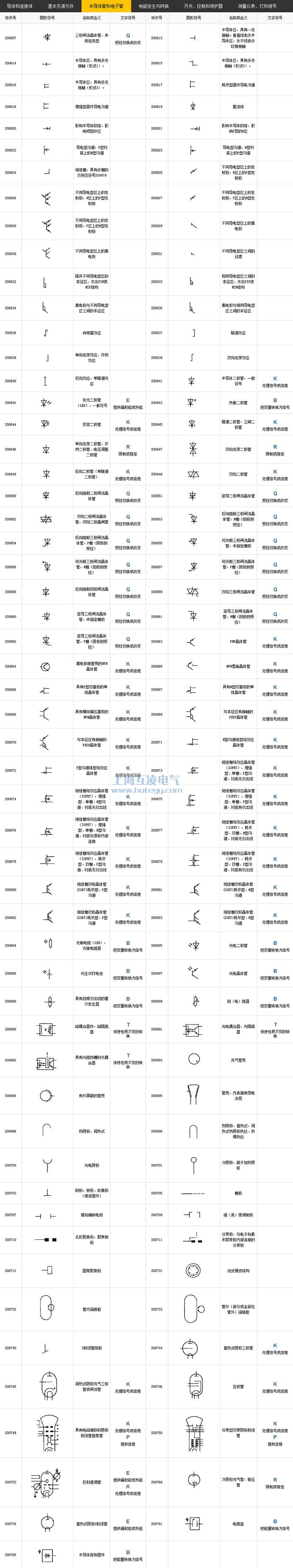

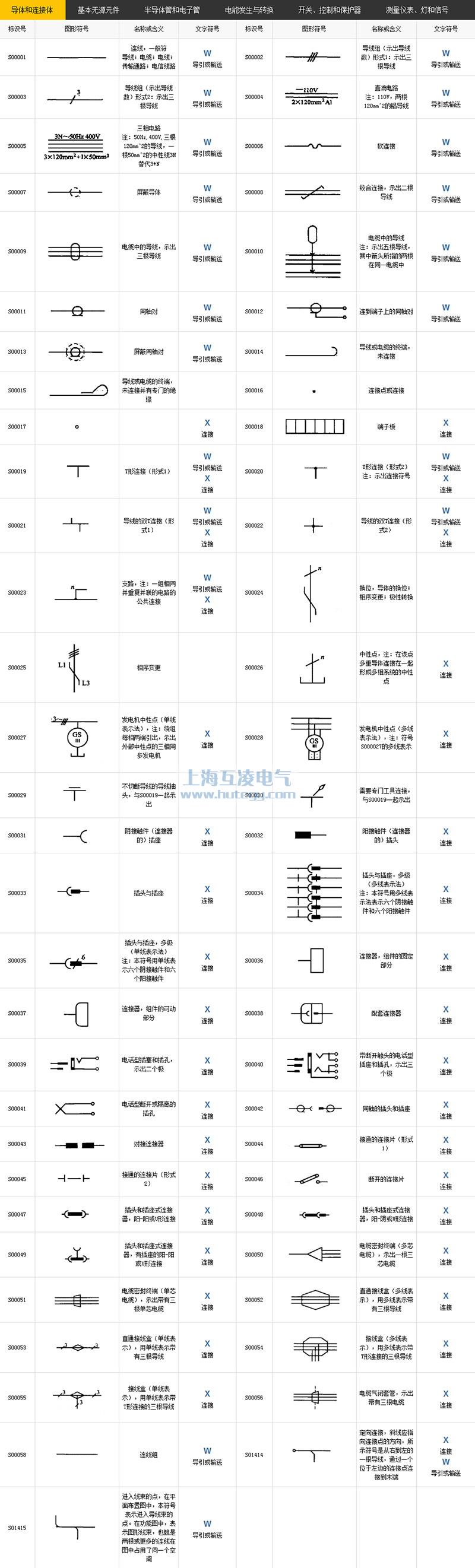

六、其他电气符号对照图
