什麽是電壓互感器，電壓傳感器？
電壓互感器的功能是將高電壓按比例變換成標準低電壓（100V）以便實現測量儀表、保護設備及自動控製設備的標準化、小型化。
傳感器是一種檢測裝置，能感受到被測量的信息，並能將檢測感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控製等要求。它是實現自動檢測和自動控製的首要環節。

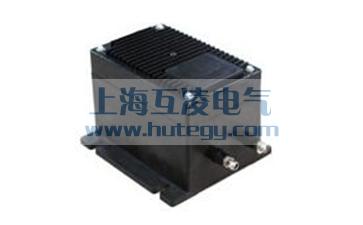

電壓傳感器是一種利用霍爾閉環（磁平衡）原理將被測電壓轉換成與原邊電壓成比例跟隨輸出的電流或電壓的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的係統控製及檢測。
電壓互感器跟電壓傳感器的區別？
電壓互感器的工作原理
電壓互感器采用先進的繞卷鐵心技術，鐵心是由整條取向帶形矽鋼片卷製而成，並經真空退熱處理，鐵心內沒有氣隙，具有很好的磁性能。
互感器是按實驗室和現場校驗工況來設計的，互感器即能在實驗室用，更適合在現場使用。絕緣采用環氧樹脂澆注，一體性能好，結構緊湊，體積小，重量輕。
電壓互感器的工作原理----電磁感應原理
根據法拉弟電磁感應定律和楞次定律，簡單說明如下：當原線圈(就是本來就有電的那組線圈)中的電流增大時，這個線圈在鐵芯中產生的磁場也增強(磁場的方向可以用右手螺旋定則來判斷)，這時，在副線圈(就是原本沒有通電的那組線圈)上就要產生感應電流，感應電流的方向與原線圈中的電流方向相反(這樣的結果是副線圈中的電流產生的磁場的方向與原線圈中的電流產生的磁場的方向相反)。
當原線圈中的電流在減小時，電流在鐵芯上產生的磁場也減弱，這時在副線圈中就產生了與原線圈電流方向相同的電流，這個電流在鐵芯上產生的磁場方向與原線圈在鐵芯中產生的磁場方向相同。
如此變化下去，原線圈中由於電流的改變，就在副線圈中產生了電流。
電壓傳感器的工作原理
電壓傳感器是一種能感知被測電壓（型號不同），一定時間內（材質，使用方法）將獲得的電壓轉換成直流電流、直流電壓並隔離輸出模擬信號或數字信號的傳感器。主要用於用於測量電網中波形畸變較嚴重的電壓或電流信號，也可以測量方波，三角波等非正弦波形。同傳統的互感器和分流器相比，電壓傳感器精度高，響應快，線性好，頻帶寬，過載強和不損失測量能量等優點，已廣泛應用於電力、電子、逆變裝置、開關電源、交流變頻調速等諸多領域。
當原邊經過電壓傳感器時，原邊電流IP會產生磁力線，原邊磁力線集中在磁芯周圍，內置在磁芯氣隙中的霍爾電極可產生和原邊磁力線成正比的大小僅幾毫伏的電壓，電子電路可把這個微小的信號轉變成副邊電流IS，電壓傳感器的輸出信號是副邊電流IS，它與輸入信號（原邊電流IP）成正比，IS一般很小，隻有100~400mA。如果輸出電流經過測量電阻RM，則可以得到一個與原邊電流成正比的大小為幾伏的輸出電壓信號。
原邊電壓通過外置或內置電阻，將電流限製在10mA，此電流經過多匝繞組之後，經過聚磁材料將原邊電流產生的磁場被氣隙中的霍爾元件檢測到，並感應出相應電動勢，該電動勢經過電路調整後反饋給補償線圈進而補償，該補償線圈產生的磁通與原邊電流（被測電壓通過限流電阻產生）產生的磁通大小相等，方向相反，從而在磁芯中保持磁通為零
電壓傳感器的工作原理----霍爾電壓傳感器
霍爾原理：霍爾電壓傳感器是一種利用霍爾效應，將原邊電壓通過外置或內置電阻，將電流限製在10mA，此電流經過多匝繞組之後，經過聚磁材料將原邊電流產生的磁場被氣隙中的霍爾元件檢測到，並感應出相應電動勢，該電動勢經過電路調整後反饋給補償線圈進而補償，該補償線圈產生的磁通與原邊電流（被測電壓通過限流電阻產生）產生的磁通大小相等，方向相反，從而在磁芯中保持磁通為零。實際上霍爾電壓傳感器利用的是和磁平衡閉環霍爾電流傳感器一樣的技術，即零磁通霍爾電流傳感器。
電壓傳感器的工作原理
它是一種特殊的原邊多匝的霍爾閉環傳感器，使輸出信號與被測量電壓成比例關係，傳感器的原理圖如上圖所示。霍爾電壓傳感器主要包括初級線圈、磁環、次級線圈、放大電路及與初級線圈串聯的限流電阻R。拋開限流電阻R，剩餘部分相當於一個閉環霍爾電流傳感器。相對電磁式電壓互感器而言，具有體積小、重量輕、寬頻帶、交直流兩用等優點，在工業測控領域得到了廣泛應用。
電壓互感器、電壓傳感器作用
電壓互感器的作用是把高電壓按比例關係變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。
電壓傳感器是能感受被測電壓並轉換成可用輸出信號的傳感器。在各種自動檢測、控製係統中，常常需要對高速變化的交、直流電壓信號作跟蹤采集，對於比較複雜的電壓波形作頻譜分析。這類信號可能是高電壓、大電流等強電，也可能是負載能力很差的弱電或幅值很小的信號。在這些情況中，就需要采用合適的電壓傳感器對不能直接測量或不匹配的電壓信號進行采集，從而得到標準化、電氣隔離的電壓信號。
