1 電壓互感器和放電線圈兩者相同點
1 都是利用電磁感應原理製成的 ;
2 主要工作物質都是銅和鐵 , 即線圈和矽鋼 片鐵心 ;
3 所用的絕緣介 質種類, 都是變壓器油、 氣 體、 固體, 絕緣介質隻對帶電體起隔離絕緣作用。
放電線圈的原理

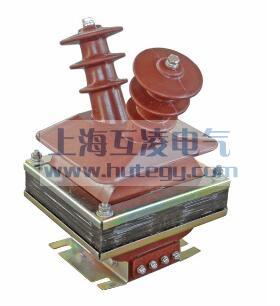

半封閉戶內放電線圈

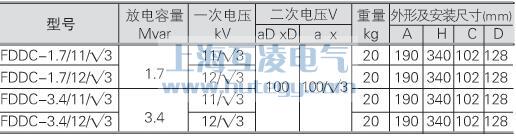

放電線圈適用於35kV及以下電力係統中,與高壓並聯電容器組並聯連接,使電容器從電力係統中切除後的剩餘電荷迅速泄放,電容器的剩餘電壓在規定時間內達到要求值.帶有二次線圈,可供線路監控.放電線圈是電容櫃常用的放電元件，有時放電線圈會用放電PT代替，電容器放電采用放電線圈還是電壓互感器主要看電容器的容量，一般小容量電容放電用電壓互感器即可，大容量電容肯定要用放電線圈。在電容器停電時，放電線圈作為一個放電負荷快速泄放電容器兩端的殘餘電荷，標準上高壓好象是要求退出的電容器在5分鍾之內要使其端電壓小於50V。在運行時放電線圈作為一個電壓互感器使用，其二次繞組常接成開口三角，從而對電容器組的內部故障提供保護（不能用母線上的PT）。小辣椒导航常說電容器組的開口三角形保護、不平衡電壓保護，零序不平衡保護實際就是這種保護。而此種保護大量地用在10KV的單Y接線的電容器組中
電壓互感器原理
電壓互感器的原理和變壓氣一樣,按比例變換電壓的設備。功能是將高電壓按比例變換成標準低電壓（100V或指額定值），以便實現測量儀表、保護設備及自動控製設備的標準化、小型化。電壓互感器還可用來隔開高電壓係統，以保證人身和設備的安全。
放電線圈的作用
放電線圈原先是高壓成套中的標配元件，其作用主要是兩個:
1，使電容器組從電力係統中切除後的剩餘電荷迅速釋放(GB要求是5秒鍾之內其端電壓要小於50V);
2，一般有二次繞組，可供線路監控、監測和二次保護用。電容器本身就自帶放電電阻(GB要求30秒後其端電壓不超過65V)，對於低壓成套設備而言，放電電阻不屬於必須元件，其自身的放電就能滿足使用要求。
電壓互感器的作用
電壓互感器是一種電壓變換裝置，有電壓變換和隔離兩重作用，它將高壓回路或低壓回路的高電壓轉變為低電壓（一般為100V），供給儀表和繼電保護裝置實現測量、計量、保護等作用。另外，某些電壓互感器（或者其某一二次繞組）也用於從一次線路取點，用於給二次回路供電，這種互感器或繞組的特點是二次額定電壓一般為220V，且二次負荷較大。
放電線圈與電壓互感器有什麽區別
電壓互感器和放電線圈用途上的差異
電壓互感器是互感器的一種,一般有多個二次繞組,容量、精度各不相同,分別用於計量、測量和保護。高壓並聯電容器組所配用的單相放電線圈,與高壓並聯電容器組並聯連接,使電容器從電力係統切除後的剩餘電荷能夠快速泄放,使電容器的剩餘電壓在規定時間內達到要求值。當放電線圈有二次繞組時(額定二次電壓為100V),還可用於提供電容器組開口三角電壓不平衡器保護。
電壓互感器和放電線圈額定電壓的差異
電壓互感器線與地的額定一次電壓為該係統標稱電壓的1/3倍。放電線圈的額定一次電壓為與其並聯電容器的額定電壓。
電壓互感器和放電線圈誤差試驗的差異
電壓互感器應在80%、100%和120%額定電壓、額定頻率及25%和100%額定二次負荷下保證一定的測量精度。而放電線圈應在90%~130%額定電壓、額定頻率及0~100%額定二次負荷下滿足一定的測量精度。
電壓互感器和放電線圈鐵心及接線方式的差異
電壓互感器鐵心有單框式、三柱式、五柱式等。接線方式有單相式、三相式、V型接線式、接地式、不接地式等,並經高壓限流熔絲接入對應的標稱電壓係統。放電線圈的鐵心隻有單框式。接線方式隻有單相不經高壓限流熔絲,並與高壓並聯電容器組並聯連接一種。供差動保護使用的單相放電線圈,一次繞組有中間抽頭三套管輸出的單相放電線圈,有兩個獨立鐵心,兩端頭與高壓並聯電容器組並聯連接,其中間抽頭端與高壓並聯電容器組串聯段(N/2)點連接,並接在並聯電容器裝置對地絕緣的鐵構架上。
電壓互感器和放電線圈並接係統的電容量差異
放電線圈與電容器並接,電容器的電容量較大,為F級,而電壓互感器線圈與係統並接,係統一般為雜散電容或者等效電容,其對應的電容量一般較小,是pF級。
3放電線圈的主要特點
1)放電線圈目前隻有單相,每個一次繞組具有獨立的鐵心。
2)放電線圈都有配套電容器容量範圍要求,每個放電線圈可以滿足某一容量範圍內的並聯電容器的放電要求,選用放電線圈必須考慮所並聯的電容器的容量。
3)放電線圈標準中的型式試驗項目規定中有放電試驗,這是與電壓互感器的最大區別。放電試驗包括兩部分:其一是放電性能檢查,在額定頻率和額定電壓下,放電線圈與對應配套電容器容量上限值的並聯電容器相並接,當電容器斷電以後,其端子間的殘餘電壓在放電線圈放電作用下,在5s後應由2U1n降至50V以下;其二是放電能力考核,放電線圈應能承受在1.582U1n(考慮操作過電壓)電壓下電容器儲能放電的作用。
4放電線圈的探討
1)DL/T653-1998中規定高壓並聯電容器組所配用的單相放電線圈(每個一次繞組對應一個獨立鐵心)與高壓並聯電容器組並聯連接,使電容器從電力係統切除後的剩餘電荷能快速泄放,電容器的剩餘電壓在規定時間內達到要求值。在上述特定連接方式下使用的放電線圈,建議結合近年放電線圈事故分析,通過試驗驗證工作,今後修訂放電線圈標準時,應合理、經濟、安全地考慮電壓因數問題。
2)放電線圈溫升試驗問題,DL/T653-1998中規定,在1.1倍額定電壓、額定頻率和額定二次負荷的條件下進行。試驗實測損耗一般小於20W、二次線圈繞組線圈溫升一般小於20K。但放電線圈在最大配套電容器容量,1.582U1n電壓下電容器儲能放電的作用時,一次繞組線圈相當於絕熱過程,特別是幹式放電線圈一次繞組線圈隻有通過熱傳導擴散,在時間間隔5min內連續放電兩次時,通過一次繞組線圈電流有明顯減小趨勢,說明一次繞組線圈電阻變大,一次繞組線圈的溫度在升高,因目前沒有測量千歐級快速直流電阻儀器,所以正確測量一次繞組線圈的動態溫升,是今後應研究的問題。
在小辣椒导航的生活中，放電線圈、變壓器、互感器都是常見的電氣設備。那麽，幾放電線圈是屬於變壓器還是互感器呢？
變壓器是指通過利用電磁感應的原理來改變電壓的設備，通常是由初級線圈、次級線圈和鐵芯3個部分構成的，主要用於電壓、電流、阻抗等的變換。
互感器其實是變壓器的一種，也叫做儀用變壓器。它的功能是將高電壓轉變成低電壓，將大電流轉變成小電流，通常用於儀表測量、自動控製設備保護等方麵。
而上麵也提到過，放電線圈是利用電容器的連接來釋放電容器組被切斷後的電荷的。所以，它不屬於變壓器也不屬於互感器。但它與電壓器和互感器又有聯係，有時候，電壓互感器是可以用來代替放電線圈的。比如當電容櫃的容量較小時，可以用互感器代替放電線圈。
