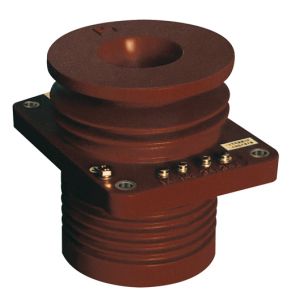

LMZJ1-10Q电流互感器

概述

LMZJ1-10Q,LMZJ1-10电流互感器为环氧树脂浇注绝缘母线式全封闭产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用，本产品符合IEC60044-1及GB1208《电流互感器》标准。

原理

是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。LMZJ1-10Q,LMZJ1-10电流互感器为环氧树脂浇注绝缘全封闭母线式结构。铁心为圆环形，二次绕组均匀地绕在铁心，用环氧树脂浇注成型，浇注体固定在穿墙安装板上。

参数

额定绝缘水平：12/42/75kV
负荷的功率因数：cosφ=0.8(滞后)
额定二次电流：5A(或1A.2A)
表面爬电距离：LMZ1-10：160mm；
LMZ1-10Q：230mm；
LMZ1-10：230mm；

校验方法

在进行电流互感器误差试验之前，通常需要检查极性、退磁、准确度等试验。
