AS12/150B/2S电流互感器

　　摘要：

　　主要介绍AS12/150B/2S电流互感器等同于LZZBJ9-12/150B/2S电流互感器的外形尺寸图，相关参数（电流比，准确级，容量等）

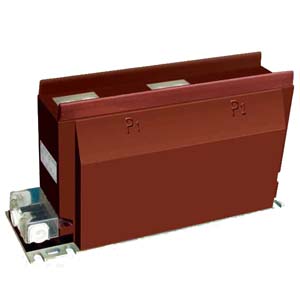

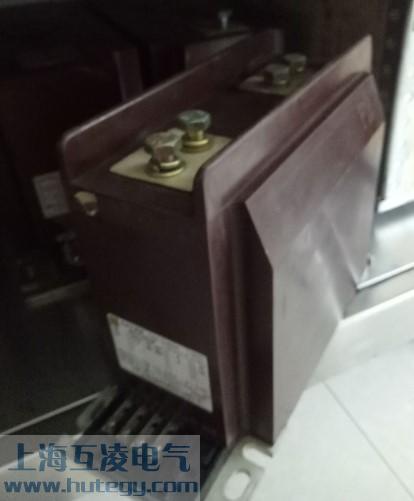

　　实物图如下：

　　车间视频如下：

电流互感器视频：

　　一、简介

　　为环氧树脂浇注全封闭支柱式结构，适用于户内交流额定电压为10KV及以下，额定频率为50-60HZ的户内电力线路及其设备中作电流、电能测量和继电保护使用。为扩大适用范围，本型互感器设计三种不同的技术参数以供选择。另外，根据用户的需要，本型互感器还可设计为多变比及策略与保护级变化不同等特殊规格

　　二、结构

　　AS12/150B/2S电流互感器为支柱式结构，采用环氧树脂浇注而成，耐污秽，耐潮湿性能好，也适宜于湿热地区。本互感器的二次线圈由一个测量级和一个（或两个）保护级，两（或三个）绕组所组成。铁芯采用进口优质冷轧硅钢片绕制成形，并经严格热处理。二次出线端子处安装有接线护罩宜于户内任何方向、位置安装。护罩正面及两个侧面各有一个孔供二次接线用，安装可靠。因此在三个方向上均可引出二次接线。并且防护罩具有防窃电功能。

　　三、技术数据

　　1、额定绝缘水平：12/42/75kV；

　　2、负荷功率因数：COS&=0.8(滞后)；

　　3、额定二次电流：5A或1A；

　　4、表面爬电距离：260mm，满足II级污秽等级要求；

　　5、产品标准：GB1208-1997《电流互感器》；

　　6、仪表保安系数：FS≤10；

　　四、校验方法

　　在进行电流互感器误差试验之前，通常需要检查极性、退磁、准确度等试验。

　　五、原理

　　电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

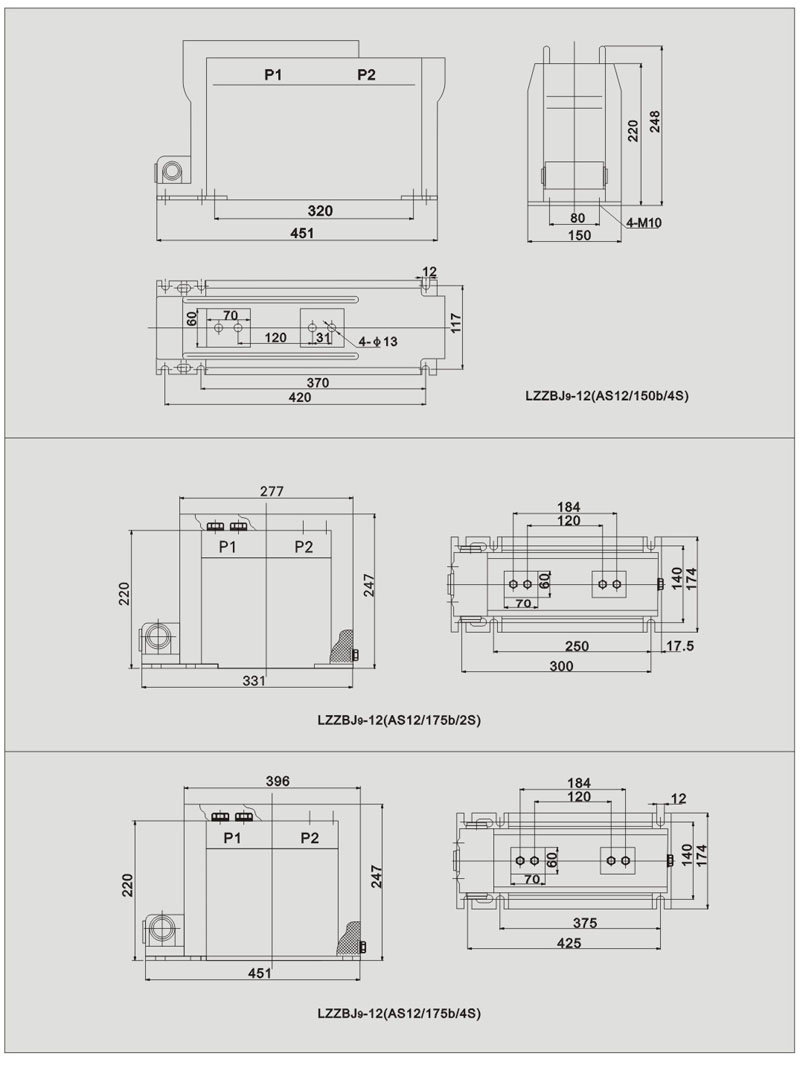

　　六、外形尺寸图
