LJWD-10电流互感器

摘要：

本页主要介绍LJWD-10电流互感器的作用、变比、准确级、接线图、型号及相关参数。

相关注意：

 1.LJWD-10电流互感器允许在额定电流120%的情况下长期运行。

2.适用于海拔高度不超过四千米，周围气温最大变化不超过-25℃到+40℃的地区。

3.互感器在运行中严禁二次开路。关于互感器为什么不能二次开路请点击文章：《关于电流互感器二次开路》有详细介绍。

一、概述

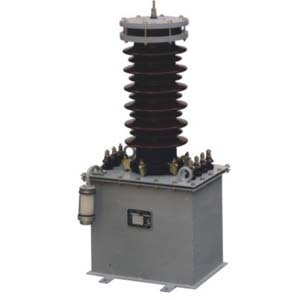

LJWD-10电流互感器产品是油浸、钢箱结构户外式电流互感器，适用于额定频率 50 赫兹、额定电压 10KV 的电力系统中作电气测量及继电保护用。

二、技术参数

1.LJWD-10电流互感器油箱为椭圆桶型互感器装入油箱内，互感器引有出线均由布置在箱盖上面的瓷套引出器身吊装在箱盖下面，可以一起吊出油箱
2.互感器有几个二次绕组就有几个环型铁芯，每个铁芯外面绕有二次绕组。一次绕组穿过铁芯与二次绕组构成“8”字形的链状。整个链状绕组放置在注满变压器油的箱体内。
3.产品可做多次级，也可做多变比多变比有一次抽头结构也有二次抽头结构
4.（特别说明：所用变压器油为 25 号变压器油）

三、注意事项

3.1、互感器使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值；

3.2、产品为减极性，一次接线标志P1、P2，相应二次接线标志S1、S2；

3.3、测量仪表接于S1、S2端子上，所接仪表的总阻抗（包括接线）不应超过互感器的额定负荷；

3.4、互感器在运行中严禁二次开路。

3.5、.低压电流互感器可以把高交流电流转化为容易控制的低电流。

四、安装条件

4.1 安装场所：户外；
4.2 环境温度 -25 ℃-+40℃的范围内，空气湿度不大于85%
4.3 海拔：海拔 4000 米以下使用
4.4 安装场所无腐蚀性的气体

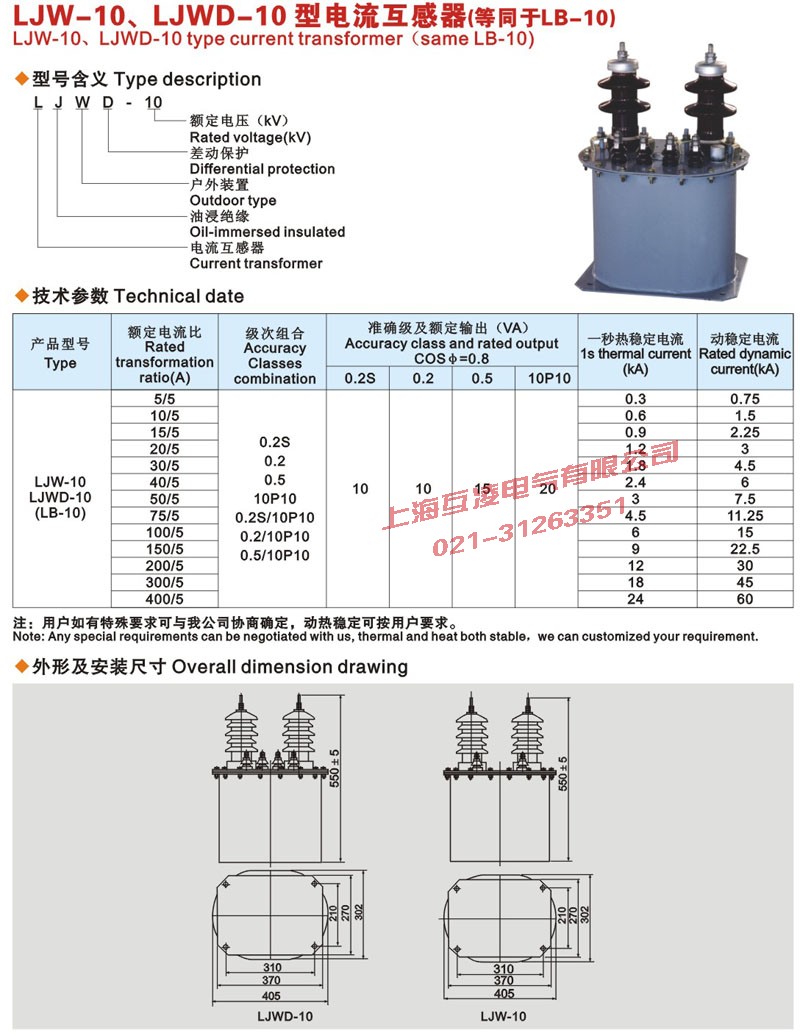

五、外形尺寸图
