LMK1-0.66電流互感器

　　摘要，LMK1-0.66電流互感器為戶內型電流互感器，適用於頻率為50Hz或60Hz，額定電壓為0.66kV及以下的線路。其用途是給測量儀器、儀表或繼電保護、控製裝置傳遞信息，並使測量、保護和控製裝置與高電壓相隔離。產品符合GB1208-2006《電流互感器》標準。

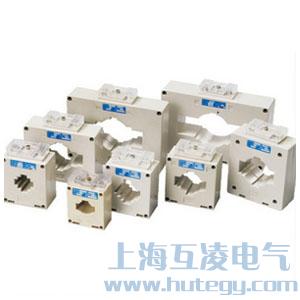

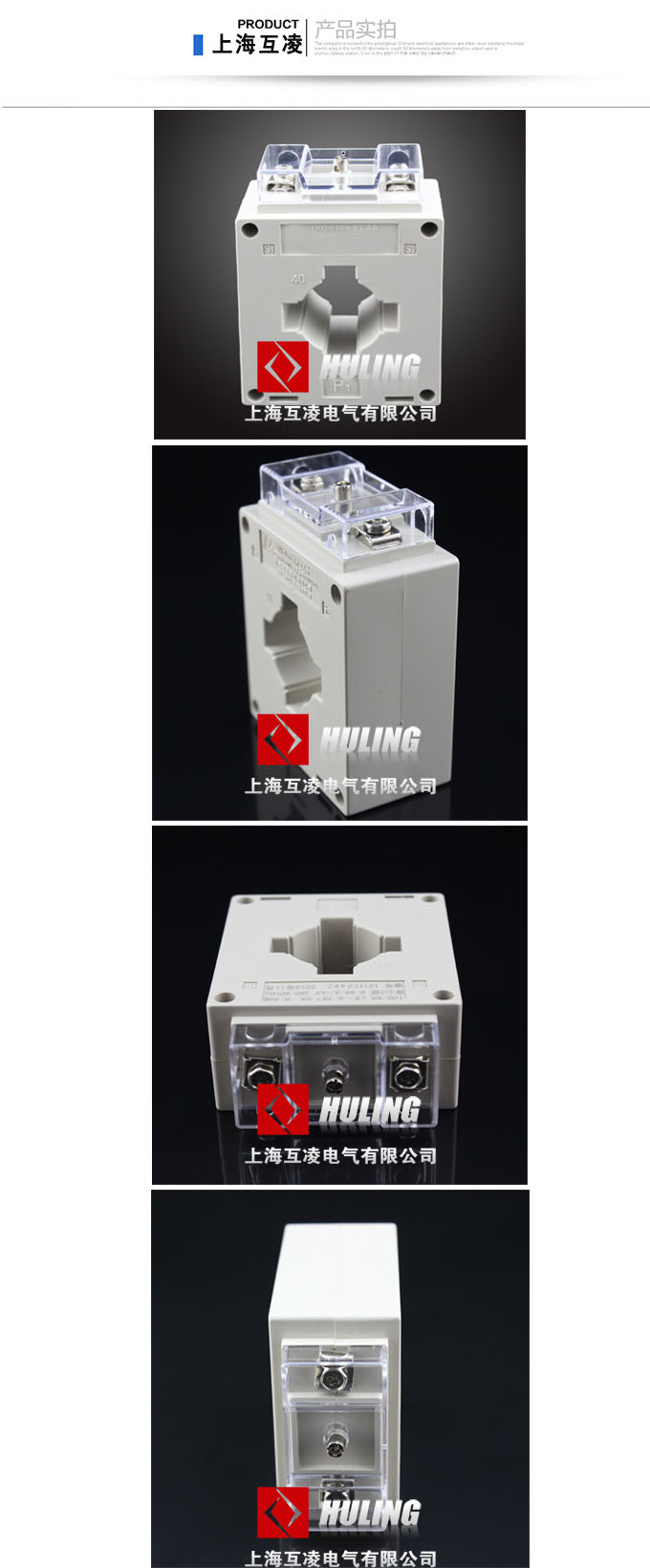

產品實物圖：

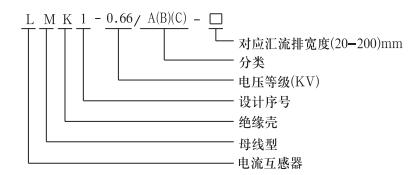

　　一、LMK1-0.66型號含義（LMK1-0.66A電流互感器/LMK1-0.66B電流互感器）

　　L-電“流”互感器；K塑料外"殼“絕緣；M貫穿”母“線式；1，2為設計序號

　　A/B分類：

　　1.A為方圓型，既可穿越電纜，也可穿越匯流排，一般作監控用。

　　2.B為臥式方孔型，可穿越1-3塊匯流排，一般作監控用。

　　二、LMK1-0.66電流互感器概述

　　品種規格齊全，適用範圍廣，適用於一次電流為5A於5000A，1A至4000A的全部規格（包抱非標規格）。二次電流有5A或1A兩種，設計不同窗口各類可與任何匯流排及電纜對應使用。

　　三、LMK1-0.66電流互感器優點

　　1.外形設計美觀、合理。

　　2.與國類產品相比，體積小、重量輕、容量大、精度高，符合電控設計緊湊化趨向的要求。

　　3.安全、阻燃、表麵無一處帶電，殼體由進口阻燃材料高壓注塑成型，強度高且不燃燒。

　　4.堅固、耐用，整個產品為全封閉型，有耐溫、防潮、防振、防汙、防鹽霧、防竊電等特點。

　　四、使用範圍

　　1.工作電壓≤0.66KV

　　2.額定頻率50-60HZ

　　3.海拔高度不超過1000M

　　4.周圍介質溫度為-50C~+400C

　　5.空氣相對溫度不超過85%

　　6，用於沒有雨雪直接侵襲，無嚴重汙染，無爆炸無劇烈震動、無腐蝕金屬和破壞絕緣的塵埃或蒸汽的場所。

　　五、LMK1-0.66電流互感器說明書

　　1.根據一次電流及母線截麵等參數選取對應的規格。一次導線（一次線圈）穿越CT窗孔，卸下CT頂部接線罩殼，支掉引線墊片，二次線引出後罩殼複位，計量電能用的可利用固定螺絲和罩殼上小孔加封鉛印，以防竊電。

　　2.產品極性表示，P1表示一次線圈的極性端，S1表示P1的同名端，S2表示P2的同名端。

　　六、LMK1-0.66電流互感器技術參數

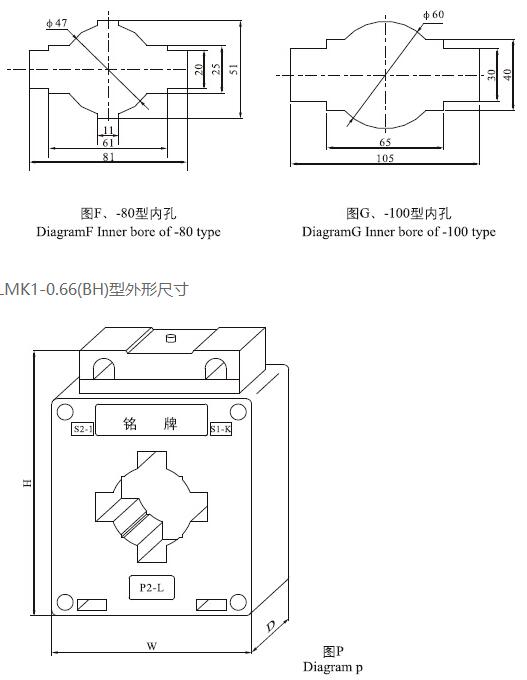

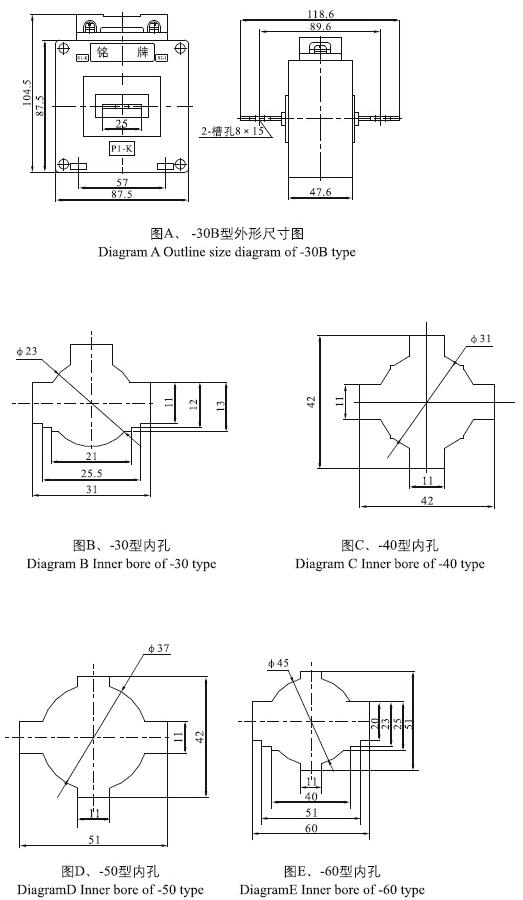

　　七、LMK1-0.66電流互感器外形尺寸

　　八、LMK1-0.66電流互感器注意事項

　　1.互感器允許接到不超過0.66KV的交流電路中，長期工作電流不超過額定值的1.1倍，允許1.2倍額定電流的短時間使用，北京時間不超過1小時，瞬間（1S內）工作電流不允許超過60倍額定電流（30B型為40倍），非標和作保護用的例外。

　　2.測量儀表接於S1、S2端子上，此時必須注意所接儀表的總阻抗（包括接線）不超過互感器的額定負荷。

　　3.互感器在運行中嚴禁二次開路，假如二次線圈意外在通電時發生開路，則必須進行退磁處理，以減少誤差的增加。

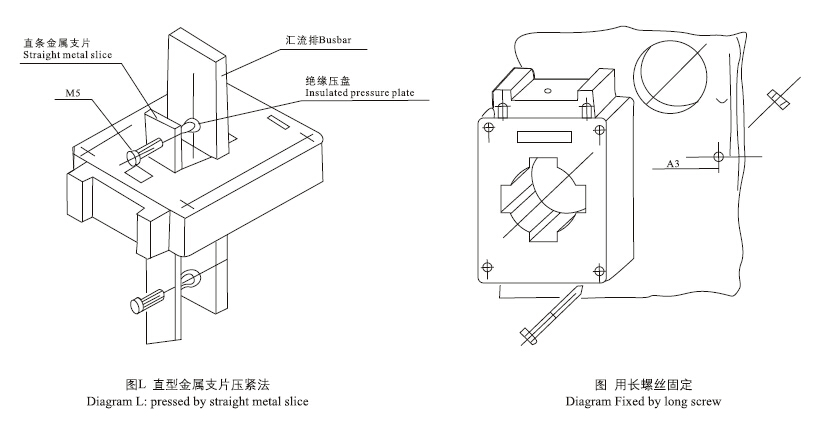

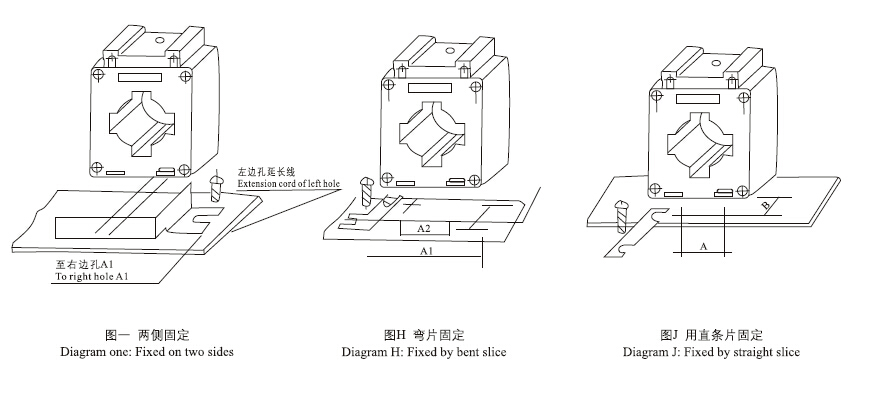

　　九、LMK1-0.66(BH)型安裝方法
