AKH-0.66电流互感器

简介

AKH-0.66电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。产品符合国标GB1208-2006等同IEC60044-1：2003。。AKH-0.66电流互感器壳体之间的固定采用超声波焊接的方式加以固定,壳体焊接牢固,密封性能较好AKH-0.66电流互感器按用途分为测量用电流互感器和保护用电流互感器; 测量用电流互感器又可分为普通测量用互感器、双绕组电流互感器.双绕组电流传感器、开口式电流互感器、三相电流互感器、微型电流互感器和计量用电流互感器。电流互感器可按输出信号及安装方式及额定电压进行命名，可以命名为：LMK-0.66 L表示电流，M表示母线式安装方式，K表示绝缘介质为塑壳，0.66表示额定电压不得超过660V，根据GB156-2003标准660V等同690V.

技术参数

测量CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A；

保护CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A；

双绕组CT一次电流5-6300A，二次电流5A、20mA，1A、20mA；

双绕组传感器一次电流5-6300A，二次电流AC5A、DC4-20mA，AC1A、DC4-20mA；

剩余电流CT一次电流0-5A，二次输出电流5mA，2mA或电压1V;

三相电流互感器一次电流5-200A, 二次电流5A，1A，50mA，20mA;

微型电流互感器一次电流5-100A, 二次电流5A，1A，50mA，20mA;

计量CT一次电流5-2000A，二次电流5A，1A； 开口式CT一次电流20-6300A，二次电流5A，1A。

额定工作电压AC0.66kV(等效AC0.69kV，GB156-2003)

额定频率50～60Hz

安装环境

环境温度-30℃~70℃最高耐温120℃

海拔高度≤3000m

工频耐压3000V/1min 50Hz

用于没有雨雷直接侵袭，无严重污染及剧烈震动的场所

选型说明 　

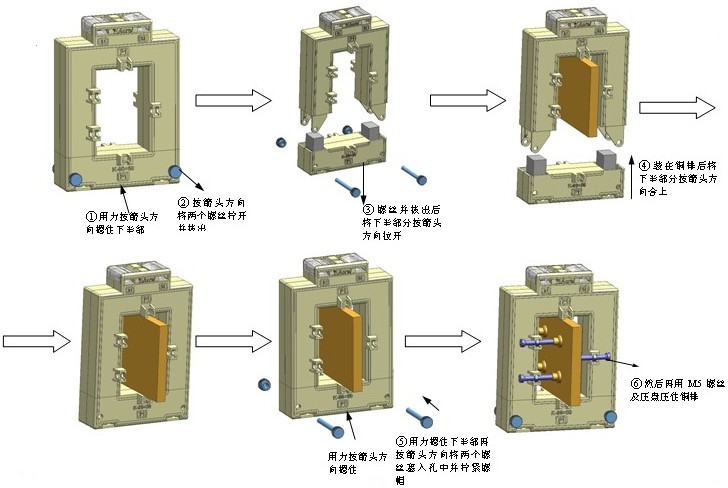

AKH-0.66电流互感器根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。 工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h； 根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流； 　产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端； 测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格； 注意根据母排的规格和根数，选用相匹配窗口大小的互感器。详细参数对应可以有下表格对应。

型号特点说明
