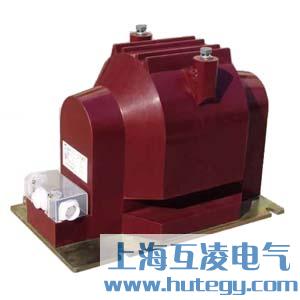

JDZX11-3A電壓互感器

  • JDZX11-3A電壓互感器

  • 產品名稱:JDZX11-3A電壓互感器
  • 型號:JDZX11-3A
  • 品牌:上海互淩
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經曆,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • JDZX11-3A電壓互感器價格下載 JDZX11-3A電壓互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和係統圖、額定電壓、額定電流等
  • 2、控製、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    結構

    電壓互感器JDZX11-3A為全封閉,繞組為環氧樹脂全真空澆注全絕緣結構。 鐵芯采用優質矽鋼片卷繞而成。互感器絕緣靠環氧樹脂。產品體積小、重量輕,安裝僅占有限空間。 所有繞組完全澆注在環氧樹脂中,具有優良的絕緣性能,耐衝擊和機械壓力,並可以保護繞組不受 潮。一次繞組引出線端子的標誌為A、N;二次繞組引出線端子的標誌為a、n,均在澆注體上清晰標注。在夾件上的接地標誌旁有接地螺栓供接地用,下部支架供安裝用。整體結構緊湊,使用方便。
    本電壓互感器為環氧樹脂絕緣全封閉結構,鐵心與繞組澆注成一體,底部有安裝板。JDZ11-3,6,10A為單相、相對相連接;JDZF11-3,6,10A為單相、相對相連接。其二次繞組有兩個,測量與保護分開;JDZX11-3,6,10A為單相、相對地連接;JDZX11-3,6,10AG為單相、相對地連接,其結構形式、安裝尺寸同JDZ11-3,6,10A。

    概述

    該電壓互感器為單相、戶內、幹式半封閉產品,使用時單台或二台一組,JDZ-3,JDZ-6,JDZ-10 二台一組時為V/V連接, JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一組時為 V /V/V連接分別適用於額定頻率 50HZ 或 60HZ , 額定電壓為 3kV、6kV、10kV 電力係統中作電能計量、電壓監控和繼電保護用。

    使用條件

    1.海拔高度不超過3000米;
    2.周圍環境溫度不高於+40'C,不低於-5'C;
    3.周圍空氣的相對濕度不大於65%(20'C);
    4.滿足II級汙穢等級;
    5.安裝場所無腐蝕性的氣體。

    技術表

    1、產品標準:GB1207-1997《電壓互感器》;
    2、負載功率因數:COS&=0.8(滯後);
    3、產品表麵爬電比距滿足II級汙穢等級;

    產品 額定電壓比(V) 額定頻率(Hz) 準確級及相應的額定輸出 極限輸出 額定絕緣水平 備注
    0.2 0.5 1 6P
    JDZX11-3AG 3000/√3/100/√3/100/3 50,60   60   100 400 3.6/25/40
    JDZX11-3A 30 90 180 同UNE10

    注意事項: 1、 使用時二次繞組不許短路及超負荷運行。 2、JDZX11-3,6,10A為半絕緣結構,隻能進行感應耐壓試驗;開關櫃進行工頻試驗時,應將互感器與開關櫃斷開。五、外形及安裝尺寸。

    JDZX11-3A電壓互感器原理

    JDZX11-3A電壓互感器參數

    電壓互感器JDZX11-3A尺寸

    JDZX11-3A電壓互感器接線圖
