型号 | 额定电压比(V) | 准确级及相应的额定输出 | 极限输出(VA) | 额定绝缘水平(VA) | |||
0.2 | 0.5 | 1 | 3 | ||||

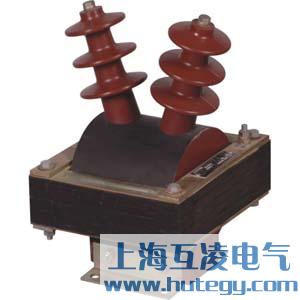

JDZ16-3 | 3000/100 | 20 | 50 | 100 | 200 | 100 | 3.6/25/40 |
6000/100 | 7.2/32/60 | ||||||
10000/100 | 12/42/75 | ||||||
10000/220 | |||||||
10000/100/220 | / | / | / | / | 200/200 |
(1)三相电压指示不平衡:一相降低(可为零),另两相正常,线电压不正常,或伴有声、光信号,可能是互感器高压或低压熔断器熔断;
(2)中性点非有效接地系统,三相电压指示不平衡:一相降低(可为零),另两相升高(可达线电压)或指针摆动,可能是单相接地故障或基频谐振,如三相电压同时升高,并超过线电压(指针可摆到头),则可能是分频或高频谐振;
(3)高压熔断器多次熔断,可能是内部绝缘严重损坏,如绕组层间或匝间短路故障;
(4)中性点有效接地系统,母线倒闸操作时,出现相电压升高并以低频摆动,一般为串联谐振现象;若无任何操作,突然出现相电压异常升高或降低,则可能是互感器内部绝缘损坏,如绝缘支架绕、绕组层间或匝间短路故障;
(5)中性点有效接地系统,电压互感器投运时出现电压表指示不稳定,可能是高压绕组N(X)端接地接触不良。
(6)悬浮电位放电,可能是穿芯螺栓和铁芯连接松动,造成螺栓处于悬浮电位;金属异物处于悬浮电位放电;绝缘支架螺母电位悬浮;
(7)电弧放电,可以是串级绕组对铁芯放电,绝缘支持架不良而放电;绝缘进水受潮;一次绕组末端未接地;
(8)过热性故障。
