JDZX11-6AG电压互感器为单相、户内、干式半封闭产品,使用时单台或二台一组,JDZ-3,JDZ-6,JDZ-10 二台一组时为V/V连接, JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一组时为 V /V/V连接分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。

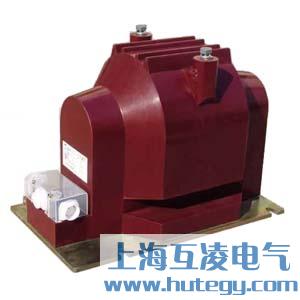

JDZX11-6AG电压互感器为全封闭,绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有限空间。 所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力,并可以保护绕组不受 潮。一次绕组引出线端子的标志为A、N;二次绕组引出线端子的标志为a、n,均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用。整体结构紧凑,使用方便。
本电压互感器为环氧树脂绝缘全封闭结构,铁心与绕组浇注成一体,底部有安装板。JDZ11-3,6,10A为单相、相对相连接;JDZF11-3,6,10A为单相、相对相连接。其二次绕组有两个,测量与保护分开;JDZX11-3,6,10A为单相、相对地连接;JDZX11-3,6,10AG为单相、相对地连接,其结构形式、安装尺寸同JDZ11-3,6,10A。
1.海拔高度不超过3000米;
2.周围环境温度不高于+40'C,不低于-5'C;
3.周围空气的相对湿度不大于65%(20'C);
4.满足II级污秽等级;
5.安装场所无腐蚀性的气体。
1、产品标准:GB1207-1997《电压互感器》;
2、负载功率因数:COS&=0.8(滞后);
3、产品表面爬电比距满足II级污秽等级;
产品 | 额定电压比(V) | 额定频率(Hz) | 准确级及相应的额定输出 | 极限输出 | 额定绝缘水平 | 备注 | ||||
0.2 | 0.5 | 1 | 6P | |||||||
JDZX11-6AG | 6000/√3/100/√3/100/3 | 50,60 | 60 | 100 | 400 | 7.2/32/60 | ||||
JDZX11-6A | 30 | 90 | 180 | 同UNE10 |
注意事项: 1、 使用时二次绕组不许短路及超负荷运行。 2、JDZX11-3,6,10A为半绝缘结构,只能进行感应耐压试验;开关柜进行工频试验时,应将互感器与开关柜断开。五、外形及安装尺寸
线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况,线路上的电压大小不一,而且相差悬殊,有的是低压220V和380V,有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压,就需要根据线路电压的大小,制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难,而且更主要的是,要直接制作高压仪表,直接在高压线路上测量电压,那是不可能的,而且也是绝对不允许的。
