JDZ11-3B电压互感器

  • JDZ11-3B电压互感器

  • 产品名称:JDZ11-3B电压互感器
  • 型号:JDZ11-3B
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • JDZ11-3B电压互感器价格下载 JDZ11-3B电压互感器参数说明下载
  • 订货方案:
  • 1、提供接线方案图、用途和系统图、额定电压、额定电流等
  • 2、控制、测量及保护功能以及其他闭锁和自动装置的要求。
  • 3、互感器使用在特殊环境条件时,应在订货时详细说明。
  • 4、需要其它或超出附件、备件时应提出种类和数量。
  • 产品详情

    使用条件

    1.海拔高度不超过3000米;
    2.周围环境温度不高于+40'C,不低于-5'C;
    3.周围空气的相对湿度不大于65%(20'C);
    4.满足II级污秽等级;
    5.安装场所无腐蚀性的气体。

    JDZ11-3B结构

    JDZ11-3B电压互感器为全封闭,绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有限空间。 所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力,并可以保护绕组不受 潮。一次绕组引出线端子的标志为A、N;二次绕组引出线端子的标志为a、n,均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用。整体结构紧凑,使用方便。
    本电压互感器为环氧树脂绝缘全封闭结构,铁心与绕组浇注成一体,底部有安装板。JDZ11-3,6,10A为单相、相对相连接;JDZF11-3,6,10A为单相、相对相连接。其二次绕组有两个,测量与保护分开;JDZX11-3,6,10A为单相、相对地连接;JDZX11-3,6,10AG为单相、相对地连接,其结构形式、安装尺寸同JDZ11-3,6,10A。

    概述

    电压互感器JDZ11-3B为单相、户内、干式半封闭产品,使用时单台或二台一组,JDZ-3,JDZ-6,JDZ-10 二台一组时为V/V连接, JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一组时为 V /V/V连接分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。

    技术表

    产品 额定电压比(V) 额定频率(Hz) 准确级及相应的额定输出 极限输出 额定绝缘水平 备注
    0.2 0.5 1 6P
    JDZ11-3B 3000/100 50,60 50 120 240 / 500 3.6/25/40 同UNZ10

    1、产品标准:GB1207-1997《电压互感器》;
    2、负载功率因数:COS&=0.8(滞后);
    3、产品表面爬电比距满足II级污秽等级;

    注意事项: 1、 使用时二次绕组不许短路及超负荷运行。 2、JDZX11-3,6,10A为半绝缘结构,只能进行感应耐压试验;开关柜进行工频试验时,应将互感器与开关柜断开。五、外形及安装尺寸

    电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。

    JDZ11-3B电压互感器接线图

    JDZ11-3B电压互感器参数

    电压互感器JDZ11-3B接线图

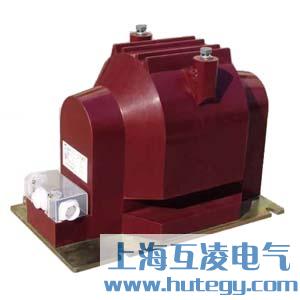

    JDZ11-3B电压互感器外形


    • 产品名称:
    • JDZ11-3B电压互感器


    • 型号:
    • JDZ11-3B

    本公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的专业化企业,是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。欢迎来电咨询订购。
