高压互感器

高压互感器简要介绍

高压互感器是适用于1kv至220kv电力系统中将大电压转换成小电压或将大电流转换成小电流以便于测量、保护、使用的互感器，一般分为3kv、6kv、10kv、35kv、66kv、110kv、220kv，江苏地区现试行24kv系统。
其中10kv和220kv应用最为广泛。二次输入多为200V或100V或5A或1A。
分类：
按功能分：
电压互感器：如JDZ等系列
电流互感器：如LZZB系列
按照填充材料分：
油式互感器：内部填充为绝缘油
干式互感器：内部填充为环氧树脂
按照封闭等级

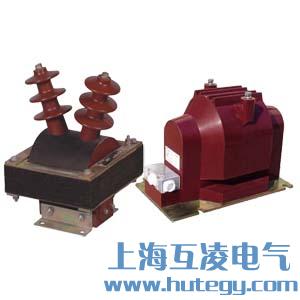

半封闭互感器：如羊角形的JDZ互感器，接线端子等部分露出来，其它部分被封闭。
全封闭式互感器：全身被封闭起来。

高压互感器分类

电压互感器——按原理分为电磁感应式和电容分压式两类。
按用途，电压互感器又分为测量用和保护用两类。
电磁感应式电压互感器。工作原理与变压器相同。基本结构也是铁芯和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。电压互感器本身阻抗很小，一旦副边发生短路，电流将急剧增加而烧毁线圈。为此，电压互感器原边接有熔断器，副边接地，以免原、副边绝缘损坏时，副边出现对地高电位而造成事故。电磁感应式电压互感器的等值电路与变压器的等值电路相同。
电容分压式电压互感器。在电容分压器的基础上制成。电容式电压互感器多与电力系统载波通信的耦合电容器合用，以简化系统，降低造价。此时，它还需满足通信运行上的要求。电压互感器按结构分类，有充油式、干式以及三芯五柱式和单相式，还有全绝缘式和半绝缘式。

高压互感器主要作用

互感器的作用有以下几方面:
将一次回路的高电压和大电流变为二次回路的标准位，通常额定二次电压为100V，额定二次电流为5A，使测址仪表和保护装置标准化，以及二次设备的绝缘水平可按低电压设计，从而结构轻巧，价格便宜。
所有二次设备可用低电压、小电流的控制电缆连接，使屏内布线简一单、安装方便。同时，便于集中竹理，可实现远方控制和测量。
二次回路不受一次回路的限制.可采用Y形、△形或V形接法，因而接线灵活方便。同时，对二次设备进行维护、调换以及调整试验时，不需中断一次系统的运行，仅适当地改变二次接线即可实现。
使二次设备和工作人员与高电压部分隔离，且互感器二次侧均接地，从而保证了设备和人身的安全。
在交流电路中，常用互感器把高电压转换成低电压，大电流转换成小电流，此后再供测量、控制、保护用。这样不但可以加大测量仪表从程，便于仪表标准化，降低控制、保护设备的电压和电流，而且使仪表与设备或高压电路隔开，保证仪表、设备和工作人员的安全。

高压互感器应用

主要用于交流电路中监视电气设备运行情况及控制系统(通常其一次侧绕组称为原绕组或一次绕组，二次侧绕组称为副绕组或二次绕组)，用以分别向测量仪表、继电器的电压线圈和电流线圈供电，正确反映电气设备的正常运行和故障情况。测量仪表的准确性和继电保护动作的可靠性，在很大程度上与互感器的性能有关。因此应该熟悉互感器的一些主要特性，以便正确选择和使用互感器。
