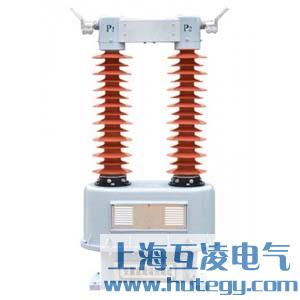

干式电压互感器

技术参数

额定电压：35~220kV
额定电流：100~2500A
额定频率：50Hz
电流比：100~2500/5A 或100~2500/1A
额定输出容量：20~50VA
准确级次：0.2S、0.2、0.5S、0.5 或 5P、10P级
准确限值系数：5、10、15、20、25、30
仪表保安系数：5、10 绕组个数：1~6

验收及维护

每台互感器出厂前一次绕组均进行了交流耐压、局部放电、介质损耗因数测量及末屏耐压试验，二次绕组进行了标志检验、绝缘试验及误差检定。到现场后，可以按DL/T-596-1996《电力设备预防性试验规程》进行。
电流互感器基本不需维护，每2~3年测量一次绕组的电容量及介质损耗因数即可(由于现场湿度对外绝缘表面的影响，测量介质损耗因数tanδ可能增大,并非产品内部tanδ增大,可用热风吹干或晒干后试验)。
运行中二次绕组不得开路，否则会产生高压危及安全。一次绕组末屏及二次绕组一个端子应接地。

环境条件

户内外均可使用
环境温度：最高温度+40℃，最低温度-40℃
海拔高度：≤1000m（超过1000m时，供需双方协定）
环境污秽等级：Ⅱ、Ⅲ、Ⅳ级（如果用户有特殊要求，可以在合同上注明）
