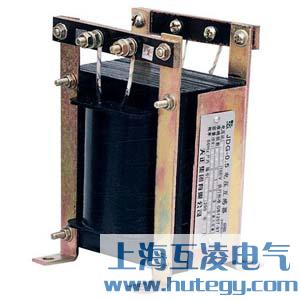

低壓電壓互感器

簡單介紹

低壓電壓互感器（Potential transformer 簡稱PT，也簡稱TV）和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都隻有幾伏安、幾十伏安，最大也不超過一千伏安。
線路上為什麽需要變換電壓呢？這是因為根據發電、輸電和用電的不同情況，線路上的電壓大小不一，而且相差懸殊，有的是低壓220V和380V，有的是高壓幾萬伏甚至幾十萬伏。要直接測量這些低壓和高壓電壓，就需要根據線路電壓的大小，製作相應的低壓和高壓的電壓表和其他儀表和繼電器。這樣不僅會給儀表製作帶來很大困難，而且更主要的是，要直接製作高壓儀表，直接在高壓線路上測量電壓，那是不可能的，而且也是絕對不允許的。
電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時，一次繞組N1並聯接在線路上，二次繞組N2並聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。

低壓電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，一次側接在一次係統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

注意事項

1．低壓電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。
2．低壓電壓互感器的接線應保證其正確性，一次繞組和被測電路並聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈並聯，同時要注意極性的正確性。
3．接在電壓互感器二次側負荷的容量應合適，接在二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。
4．低壓電壓互感器二次側不允許短路。由於內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次係統的安全。
5．為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因為接地後，當一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。
6、低壓電壓互感器副邊絕對不容許短路。

接線方式

低壓電壓互感器的接線方式很多，常見的有以下幾種：
⑴ 用一台單相電壓互感器來測量某一相對地電壓或相間電壓的接線方式。
⑵ 用兩台單相互感器接成不完全星形，也稱V—V接線，用來測量各相間電壓，但不能測相對地電壓，廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中。
⑶ 用三台單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用於3~220KV係統中，其二次繞組用於測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一台三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般隻用於3~15KV係統。
⑷ 電容式電壓互感器接線形式。 在中性點不接地或經消弧線圈接地的係統中，為了測量相對地電壓，PT一次繞組必須接成星形接地的方式。在3~60KV電網中，通常采用三隻單相三繞組電壓互感器或者一隻三相五柱式電壓互感器的接線形式。必須指出，不能用三相三柱式電壓互感器做這種測量。當係統發生單相接地短路時，在互感器的三相中將有零序電流通過，產生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通隻能通過磁阻很大的氣隙和鐵外殼形成閉合磁路，零序電流很大，使互感器繞組過熱甚至損壞設備。而在三相五柱式電壓互感器中，零序磁通可通過兩側的鐵芯構成回路，磁阻較小，所以零序電流值不大，對互感器不造成損害。

主要類型

⑴按安裝地點可分為戶內式和戶外式。35kV及以下多製成戶內式；35kV以上則製成戶外式。
⑵按相數可分為單相和三相式，35kV及以上不能製成三相式。
⑶按繞組數目可分為雙繞組和三繞組，三繞組電壓互感器除一次側和基本二次側外，還有一組輔助二次側，供接地保護用。
⑷按絕緣方式可分為幹式、澆注式、油浸式和充氣式。幹式電壓互感器結構簡單、無著火和爆炸危險，但絕緣強度較低，隻適用於6kV以下的戶內式裝置；澆注式電壓互感器結構緊湊、維護方便，適用於3kV～35kV戶內式配電裝置；油浸式電壓互感器絕緣性能較好，可用於10kV以上的戶外式配電裝置；充氣式電壓互感器用於SF6全封閉電器中。
⑸按工作原理劃分，還可分為電磁式電壓互感器，電容式電壓互感器和電子式電壓互感器。
