互感器

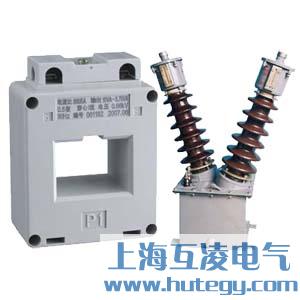

互感器（instrument transformer）又称为仪用变压器，是电流互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

工作原理

在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离的作用。显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5等）。随着时代发展，电量测量大多已经达到数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。微型电流互感器称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）
电流互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而微型电流互感器变换的是电流罢了。绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。
微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。Kn=I1n/I2n

主要作用

电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源。电力系统用互感器是将电网高电压、大电流的信息传递到低电压、小电流二次侧的计量、测量仪表及继电保护、自动装置的一种特殊变压器，是一次系统和二次系统的联络元件，其一次绕组接入电网，二次绕组分别与测量仪表、保护装置等互相连接。互感器与测量仪表和计量装置配合，可以测量一次系统的电压、电流和电能；与继电保护和自动装置配合，可以构成对电网各种故障的电气保护和自动控制。互感器性能的好坏，直接影响到电力系统测量、计量的准确性和继电器保护装置动作的可靠性。

基本特点

1、一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流．而与二次电流无关；
2、电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。
电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：kn=I1n/I2n
因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n统一为5（1或0.5）安，所以电流互感器额定互感比亦已标准化。kn还可以近似地表示为互感器一、二次线圈的匝数比，即kn≈kN=N1/N2式中N1.N2为一、二线圈的匝数。

发展历程

互感器最早出现于19世纪末。随着电力工业的发展，互感器的电压等级和准确级别都有很大提高，还发展了很多特种互感器，如电压、电流复合式互感器、直流电流互感器，高准确度的电流比率器和电压比率器,大电流激光式电流互感器，电子线路补偿互感器，超高电压系统中的光电互感器，以及SF6全封闭组合电器(GIS)中的电压、电流互感器。在电力工业中，要发展什么电压等级和规模的电力系统，必须发展相应电压等级和准确度的互感器，以供电力系统测量、保护和控制的需要。
随着很多新材料的不断应用，互感器也出现了很多新的种类，电磁式互感器得到了比较充分的发展，其中铁心式电流互感器以干式、油浸式和气体绝缘式多种结构适应了电力建设的发展需求。然而随着电力传输容量的不断增长，电网电压等级的不断提高及保护要求的不断完善，一般的铁 心式电流互感器结构已逐渐暴露出与之不相适应的弱点，其固有的体积大、磁饱和、铁磁谐振、动态范围小，使用频带窄等弱点，难以满难以满足新一代电力系统自动化、电力数字网等的发展需要。
随着光电子技术的迅速发展，许多科技发达国家已把目光转向利用光学传感技术和电子学方法来发展新型的电子式电流互感器，简称光电电流互感器。国际电工协会已发布电子式电流互感器的标准。电子式互感器的含义，除了包括光电式的互感器，还包括其它各种利用电子测试原理的电压、电流传感器。

类型区别

最重要区别是在正常运行时其工作状态的不同，主要表现在以下几个方面：
1、电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。
2、电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。
3、电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路．把大电流按规定比例转换为小电流的电气设备，称为电流互感器。电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。
4、对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。
